申请日2016.10.17
公开(公告)日2017.04.12
IPC分类号C02F9/14; C02F101/30; C02F103/02
摘要
本实用新型涉及中水处理技术领域，具体是涉及一种中水回用中水处理一体化设备，包括格栅渠、调节池、水解酸化池、接触氧化池、沉淀池、污泥池、中间水池、过滤罐、消毒池和二氧化氯发生器,所述格栅渠一端固定连接在调节池上，所述调节池一侧设有水解酸化池，所述水解酸化池一侧由管道连接有接触氧化池，所述接触氧化池上方由管道连接有鼓风机，所述接触氧化池一侧由管道连接有沉淀池，所述沉淀池一侧由管道连接有中间水池，所述中间水池上方设有过滤罐，所述中间水池一侧设有消毒池，所述消毒池上方由管道连接有二氧化氯发生器。本实用新型采用新的结构，对中水处理效果好，提高了中水的使用率，大大节约了水资源，同时也保护了环境。

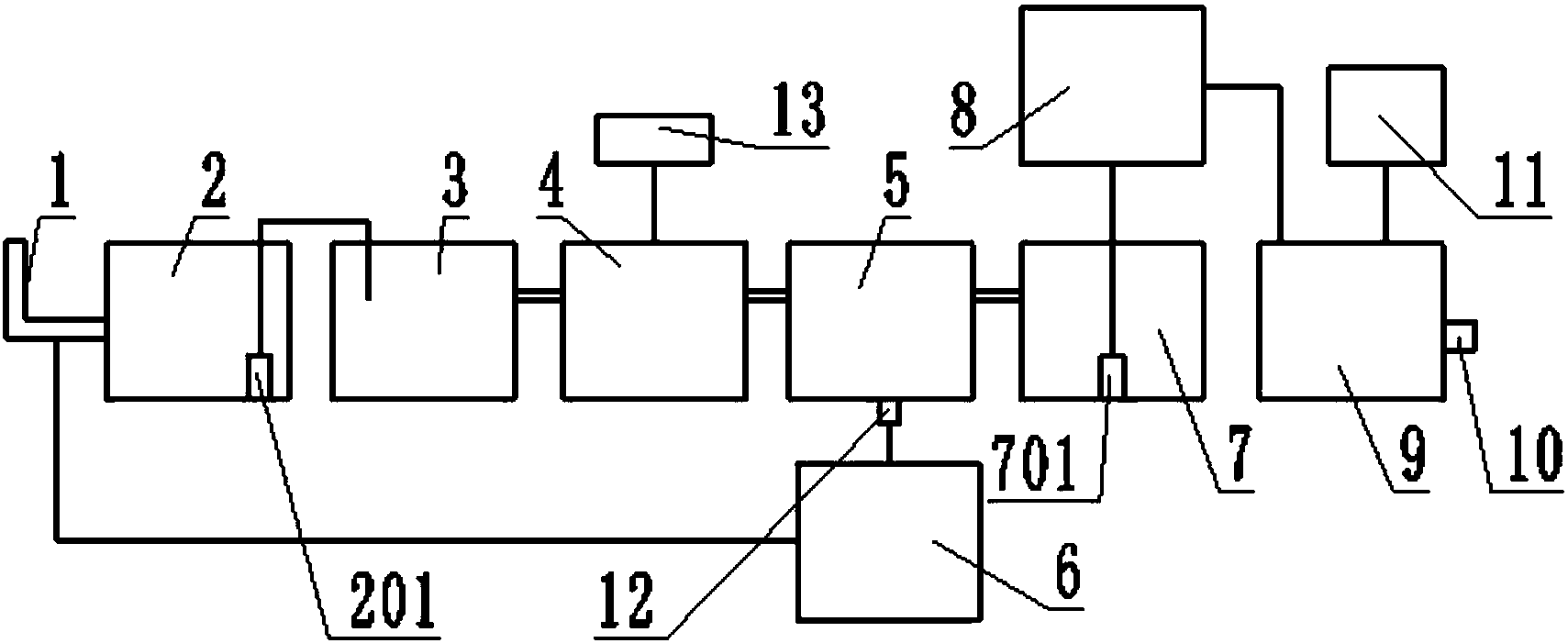

摘要附图
权利要求书
1.一种中水回用中水处理一体化设备，包括格栅渠(1)、调节池(2)、水解酸化池(3)、接触氧化池(4)、沉淀池(5)、污泥池(6)、中间水池(7)、过滤罐(8)、消毒池(9)和二氧化氯发生器(11)，其特征在于：所述格栅渠(1)一端固定连接在调节池(2)上，所述调节池(2)一侧设有水解酸化池(3)，所述水解酸化池(3)一侧由管道连接有接触氧化池(4)，所述接触氧化池(4)上方由管道连接有鼓风机(13)，所述接触氧化池(4)一侧由管道连接有沉淀池(5)，所述沉淀池(5)下端固定连接有排泥泵(12)，所述排泥泵(12)由管道连接有污泥池(6)，所述沉淀池(5)一侧由管道连接有中间水池(7)，所述中间水池(7)上方设有过滤罐(8)，所述中间水池(7)一侧设有消毒池(9)，所述消毒池(9)上方由管道连接有二氧化氯发生器(11)，所述消毒池(9)一侧固定连接有排出口(10)。
2.根据权利要求1所述的一种中水回用中水处理一体化设备，其特征在于，所述格栅渠(1)由管道连接污泥池(6)。
3.根据权利要求1所述的一种中水回用中水处理一体化设备，其特征在于，所述调节池(2)内设有第一提升水泵(201)，所述第一提升水泵(201)由管道连接水解酸化池(3)。
4.根据权利要求1所述的一种中水回用中水处理一体化设备，其特征在于，所述沉淀池(5)内设有进水区、出水区、沉淀区、贮泥区和缓冲区，所述进水区与接触氧化池(4)连通，所述出水区与中间水池(7)连通，所述贮泥区与排泥泵(12)连通，所述缓冲区介于沉淀区和贮泥区之间，所述贮泥区在沉淀池(5)底端，所述出水区在沉淀池(5)顶端。
5.根据权利要求1所述的一种中水回用中水处理一体化设备，其特征在于，所述中间水池(7)内设有第二提升水泵(701)，所述过滤罐(8)分别由管道连接第二提升水泵(701)和消毒池(9)。
说明书
一种中水回用中水处理一体化设备
技术领域
本实用新型涉及中水处理技术领域，具体是涉及一种中水回用中水处理一体化设备。
背景技术
随着社会的进步和经济的发展，人民的生活水平日趋提高，各种用水量亦随之增长，但是有限的水资源受到人类活动不间断的开采与污染，使得水资源的供需矛盾日益尖锐，中国是一个水资源匮乏的国家，人均水资源占有量仅为世界人均占有量的1/4，而且分布相当不均衡，开发利用难度很大，致使很多地区和城市严重缺水，在很大程度上制约了我国社会经济的可持续发展。所以结合当前实际情况，运行低成本的中水回用处理技术，既是解决中国水资源问题的重要任务，又对保障水资源的可持续发展有很重要的意义。
随着各国对中水回用的深入研究和推广应用，中水回用技术趋于成熟，相关政策法规不断完善，使之得到了较大的发展，但在我国还存在很多问题，造成发展速度缓慢：中水回用意识淡薄;中水回用系统规划不完善;中水回用的设计与管理仍有欠缺;中水回用在工程建设上的问题，为此，我们提出一种中水回用中水处理一体化设备。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种中水回用中水处理一体化设备，解决了中水回用和中水处理存在的问题。
为解决上述技术问题，本实用新型提供以下技术方案：
一种中水回用中水处理一体化设备，包括格栅渠、调节池、水解酸化池、接触氧化池、沉淀池、污泥池、中间水池、过滤罐、消毒池和二氧化氯发生器,所述格栅渠一端固定连接在调节池上，所述调节池一侧设有水解酸化池，所述水解酸化池一侧由管道连接有接触氧化池，所述接触氧化池上方由管道连接有鼓风机，所述接触氧化池一侧由管道连接有沉淀池，所述沉淀池下端固定连接有排泥泵，所述排泥泵由管道连接有污泥池，所述沉淀池一侧由管道连接有中间水池，所述中间水池上方设有过滤罐，所述中间水池一侧设有消毒池，所述消毒池上方由管道连接有二氧化氯发生器，所述消毒池一侧固定连接有排出口。
进一步的，所述格栅渠由管道连接污泥池。
进一步的，所述调节池内设有第一提升水泵，所述第一提升水泵由管道连接水解酸化池。
进一步的，所述沉淀池内设有进水区、出水区、沉淀区、贮泥区和缓冲区，所述进水区与接触氧化池连通，所述出水区与中间水池连通，所述贮泥区与排泥泵连通，所述缓冲区介于沉淀区和贮泥区之间，所述贮泥区在沉淀池底端，所述出水区在沉淀池顶端。
进一步的，所述中间水池内设有第二提升水泵，所述过滤罐分别由管道连接第二提升水泵和消毒池。
本实用新型与现有技术相比具有的有益效果是：一种中水回用中水处理一体化设备，采用生物法，对有机物去除效果好，出水长期存留不至于发生臭味，使用接触氧化法，在管理上操作简便易行，无污泥膨胀，运行时周围没有臭味，使生活中水和部分工业废水经过处理后，达到一定的水质标准，回用于对水质要求不高的农业灌溉、市政园林绿化、车辆冲洗、建筑内部冲厕、景观用水及工业冷却水等非饮用水方面，一方面为城镇供水开辟了第二水源，大幅度降低了自来水的消耗量，大大的节约了能源，另一方面也在一定程度上解决了中水对水源的污染问题，保护了环境。
