申请日2016.10.17
公开(公告)日2017.04.05
IPC分类号C02F9/06
摘要
本实用新型提供一种太阳能电渗析饮用水处理装置，对井水进行脱盐，其特征在于，包括：依次连接的原水泵，多介质过滤器，精密过滤器、电渗析单元、废水排出口和储罐，太阳能板，与电渗析单元电气连接，其中，原水泵，提升井水;多介质过滤器，过滤井水中的大颗粒物质;精密过滤器，去除浊度1度以上的细小微粒;电渗析单元，对来水脱盐。本实用新型的太阳能电渗析饮用水处理装置，由于采用太阳能提供电能，因此，能够有效的节约能源。另外，由于采用电渗析的方式进行脱盐，因此成本较低，水的综合利用率高，易于大范围推广。

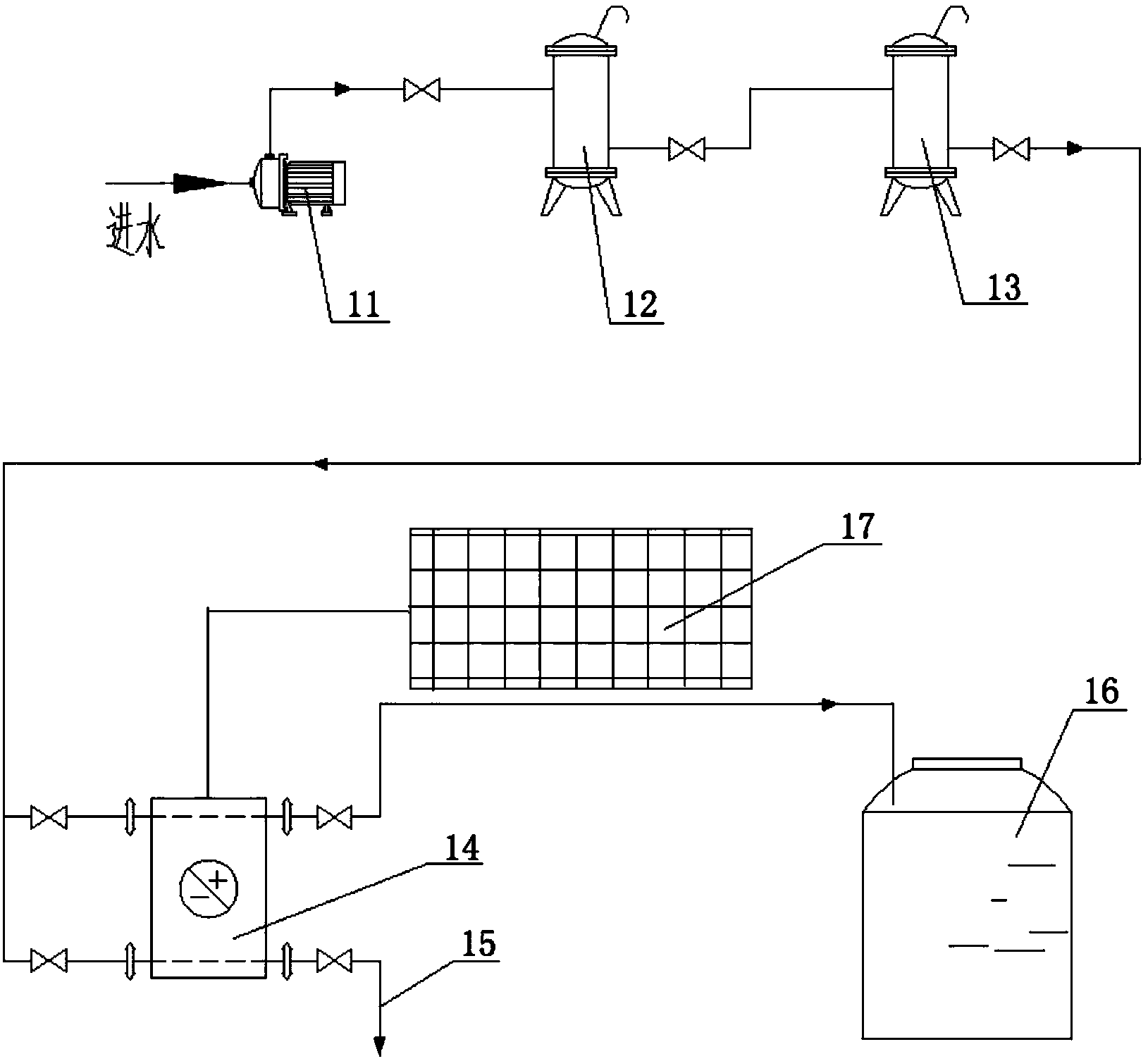

摘要附图
权利要求书
1.一种太阳能电渗析饮用水处理装置，对井水进行脱盐，其特征在于，包括：
依次连接的原水泵，多介质过滤器，精密过滤器、电渗析单元、废水排出口和储罐，
太阳能板，与电渗析单元电气连接，
其中，原水泵，提升井水;
多介质过滤器，过滤井水中的大颗粒物质;
精密过滤器，去除浊度1度以上的细小微粒;
电渗析单元，对来水脱盐。
2.如权利要求1所述的太阳能电渗析饮用水处理装置，其特征在于：
其中，电渗析单元具有废水排出口。
3.如权利要求1所述的太阳能电渗析饮用水处理装置，其特征在于：
其中，所述多介质过滤器中具有有粒径10-20mm形成的石英砂层以及无烟煤层。
说明书
太阳能电渗析饮用水处理装置
技术领域
本实用新型涉及一种太阳能电渗析饮用水处理装置，属于水处理领域。
背景技术
在很多缺水地区，人们需要打井采集地下水来饮用，由于地下水含钙高，含碱重，人长期饮用导致胃病和肾结石等各种疾病，传统的工艺为三级过滤器过滤装置，但这种过滤装置只能过滤水中大的颗粒物质，不能根本上解决溶解于水中含钙离子和除碱。为了提高饮用水的质量，需要对地下水进行进一步的处理。而如果采用反渗透膜系统工艺，对能源的要求比较高，负荷大，并且水的综合利用率比较低，一般只能做到65%左右。在缺水的边远地区，不仅水是宝贵的，电能也是宝贵的资源，因此水的利用率低，并且耗电量大的反渗透方式难以广泛的开展。
实用新型内容
本实用新型的目的在于提供一种太阳能电渗析饮用水处理装置，以解决上述问题，达到低成本的降低井水盐分和碱分的目的。
本实用新型采用了如下技术方案：
一种太阳能电渗析饮用水处理装置，对井水进行脱盐，其特征在于，包括：依次连接的原水泵，多介质过滤器，精密过滤器、电渗析单元、废水排出口和储罐，太阳能板，与电渗析单元电气连接，其中，原水泵，提升井水;多介质过滤器，过滤井水中的大颗粒物质;精密过滤器，去除浊度1度以上的细小微粒;电渗析单元，对来水脱盐。
进一步，本实用新型的太阳能电渗析饮用水处理装置，还可以具有这样的特征：其中，电渗析单元具有废水排出口。
进一步，本实用新型的太阳能电渗析饮用水处理装置，还可以具有这样的特征：其中，所述多介质过滤器中装填有粒径10-20mm的石英砂以及无烟煤。
实用新型的有益效果
本实用新型的太阳能电渗析饮用水处理装置，由于采用太阳能提供电能，因此，能够有效的节约能源。另外，由于采用电渗析的方式进行脱盐，因此成本较低，水的综合利用率高，易于大范围推广。采用电渗析工艺，需求的电能耗比较小，水的利用率可达到95%左右，同时通过太阳能发电来驱动，可以在偏远的农村广泛使用，缓解偏远地区的用水荒。
