申请日2016.10.20
公开(公告)日2017.01.04
IPC分类号C02F3/08
摘要
本发明公开了一种污水好氧生化处理设备及处理方法，污水好氧生化处理设备，包括好氧池，所述好氧池内设有沉降桶;所述沉降桶的底面开口处设有分离装置，所述分离装置的横截面面积从上到下逐渐增大，所述分离装置与所述沉降桶的内壁之间形成缝隙;所述沉降桶侧面上部的开孔连接出水管。污水好氧生化处理方法使用上述污水好氧生化处理设备。本发明的优点在于：通过沉降桶内部形成的稳定小环境，有效分离污水与生物载体，使好氧池中的污水无需进行静置沉降，实现了好氧生化处理过程的连续运行，提高了污水处理能力。

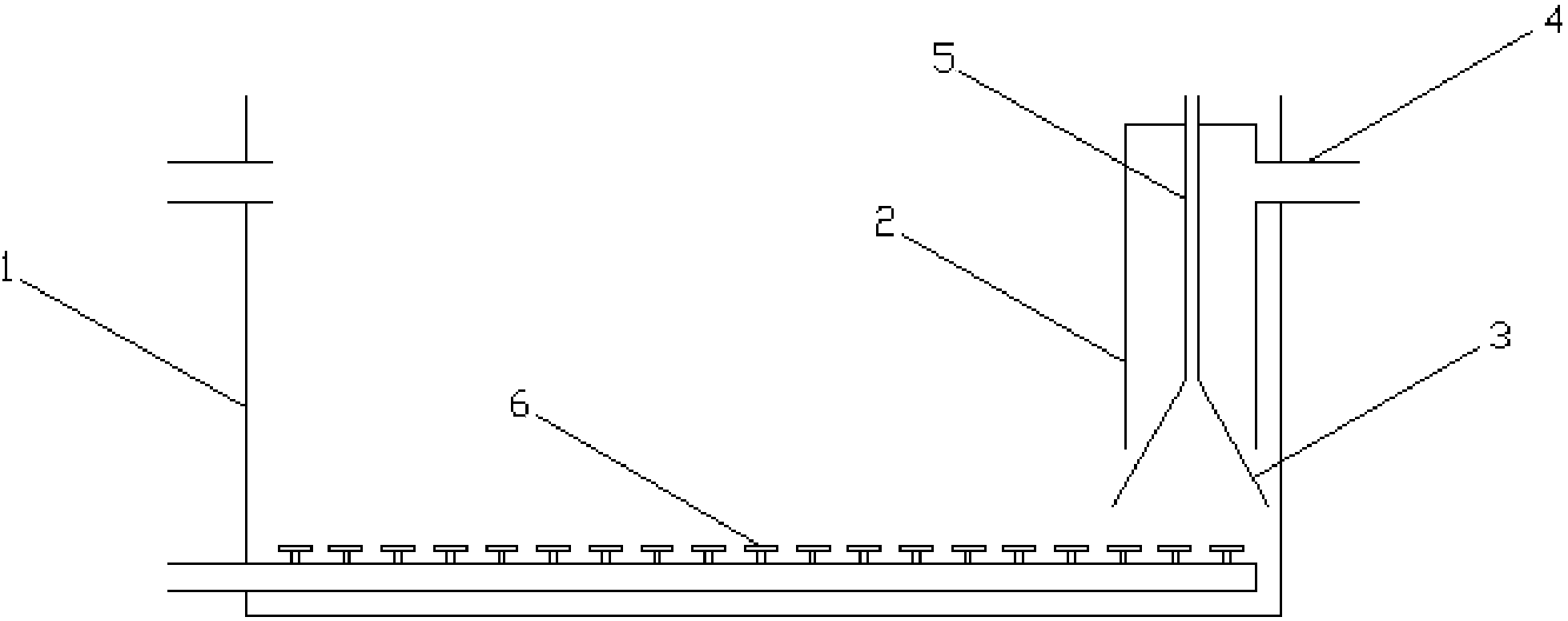

摘要附图
权利要求书
1.一种污水好氧生化处理设备，包括好氧池(1)，其特征在于：所述好氧池(1)内设有沉降桶(2);所述沉降桶(2)的底面开口处设有分离装置(3)，所述分离装置(3)的横截面面积从上到下逐渐增大，所述分离装置(3)与所述沉降桶(2)的内壁之间形成缝隙;所述沉降桶(2)侧面上部的开孔连接出水管(4)。
2.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述沉降桶(2)为圆柱体，所述分离装置(3)为喇叭形结构。
3.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述分离装置(3)的上部位于所述沉降桶(2)内，其下部位于所述沉降桶(2)的下方，所述分离装置(3)的侧面与所述沉降桶(2)的下口边缘之间形成缝隙。
4.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述分离装置(3)的顶部设有导气管(5)，所述导气管(5)的下端连接所述分离装置(3)顶部的开口，所述导气管(5)的上端通到所述沉降桶(2)的顶面上方。
5.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述沉降桶(2)设在所述好氧池(1)的两池壁交汇处。
6.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述出水管(4)连接在距所述沉降桶(2)顶部0.3-0.5米处。
7.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述分离装置(3)的底部位于距所述好氧池(1)的底面1/3池高处。
8.如权利要求1所述的污水好氧生化处理设备，其特征在于：所述好氧池(1)的底部设有曝气器(6)，所述曝气器(6)通过罗茨风机供风。
9.一种使用权利要求1至9任一项所述的污水好氧生化处理设备的污水好氧生化处理方法，其特征在于，包括下述步骤：将污水导入好氧池(1)，同时将空气导入好氧池(1)，通过分布在好氧池(1)内的生物载体中的好氧菌对污水进行生化处理;携带生物载体的污水进入好氧池(1)内的沉降桶(2)中，曝气气流被分离装置(3)阻挡住;生物载体在沉降桶(2)中沉降下来，从分离装置(3)与沉降桶(2)之间的缝隙流出;好氧生化处理完成后，开放出水管(4)将沉降桶(2)中经沉降的污水导入下一道工序。
10.如权利要求9所述的污水好氧生化处理方法，其特征在于，包括下述步骤：通过由罗茨风机供风的曝气器(6)将空气导入好氧池(1)。
说明书
污水好氧生化处理设备及处理方法
技术领域
本发明涉及一种污水处理设备及处理方法，尤其涉及一种污水好氧生化处理设备及处理方法。
背景技术
好氧生化法处理污水，是利用分布在好氧池内的生物载体中的好氧菌对污水进行处理。通常采取间歇式处理工艺，即污水在好氧池中经曝气一定时间，好氧生化处理完成后，再静置一定时间使生物载体沉降到好氧池底部，然后排放好氧池上部经沉降处理后的污水。由于这种处理工艺的好氧生化处理过程不能连续运行，影响了污水处理能力。
发明内容
本发明所要解决的技术问题是提供一种能够连续运行好氧过程的污水好氧生化处理设备及处理方法。
本发明是通过以下技术方案解决上述技术问题的，污水好氧生化处理设备，包括好氧池，所述好氧池内设有沉降桶;所述沉降桶的底面开口处设有分离装置，所述分离装置的横截面面积从上到下逐渐增大，所述分离装置与所述沉降桶的内壁之间形成缝隙;所述沉降桶侧面上部的开孔连接出水管。
作为优化的技术方案，所述沉降桶为圆柱体，所述分离装置为喇叭形结构。
作为优化的技术方案，所述分离装置的上部位于所述沉降桶内，其下部位于所述沉降桶的下方，所述分离装置的侧面与所述沉降桶的下口边缘之间形成缝隙。
作为优化的技术方案，所述分离装置的顶部设有导气管，所述导气管的下端连接所述分离装置顶部的开口，所述导气管的上端通到所述沉降桶的顶面上方。
作为优化的技术方案，所述沉降桶设在所述好氧池的两池壁交汇处。
作为优化的技术方案，所述出水管连接在距所述沉降桶顶部0.3-0.5米处。
作为优化的技术方案，所述分离装置的底部位于距所述好氧池的底面1/3池高处。
作为优化的技术方案，所述好氧池的底部设有曝气器，通过罗茨风机向所述曝气器供风。
一种使用上述任一项所述的污水好氧生化处理设备的污水处理方法，包括下述步骤：将污水导入好氧池，同时将空气导入好氧池，通过分布在好氧池内的生物载体中的好氧菌对污水进行生化处理;携带生物载体的污水进入好氧池内的沉降桶中，曝气气流被分离装置阻挡住;生物载体在沉降桶中沉降下来，从分离装置与沉降桶之间的缝隙流出;好氧生化处理完成后，开放出水管将沉降桶中经沉降的污水导入下一道工序。
作为优化的技术方案，包括下述步骤：通过曝气器将空气导入好氧池，曝气器通过罗茨风机供风。
本发明的优点在于：通过沉降桶内部形成的稳定小环境，有效分离污水与生物载体，使好氧池中的污水无需进行静置沉降，实现了好氧生化处理过程的连续运行，提高了污水处理能力。
