申请日2016.10.17
公开(公告)日2017.04.12
IPC分类号C02F9/04
摘要
本实用新型公开一种一体化综合实验室废水自动处理机，包括有机壳以及设置于机壳上的流量调整控制器、螯合反应器、混絮凝反应器、污水高效沉淀器、污泥浓缩腔、深度净化区、臭氧发生器、过滤器、酸碱加药装置、螯合剂加药装置、PAC加药装置、PAM加药装置以及自动控制系统;通过配合利用各个装置机构，本设备能自动适用实验室废水的浓度波动，自行调整加药量确保出水达标，采用臭氧灭菌消毒和催化氧化，后置活性炭纤维球双重过滤，也可根据具体实验室废水类型调整加药种类和药量，适用各类综合实验室，一体化设备结构紧凑占地面积小，操作简便，外形美观、运行稳定。

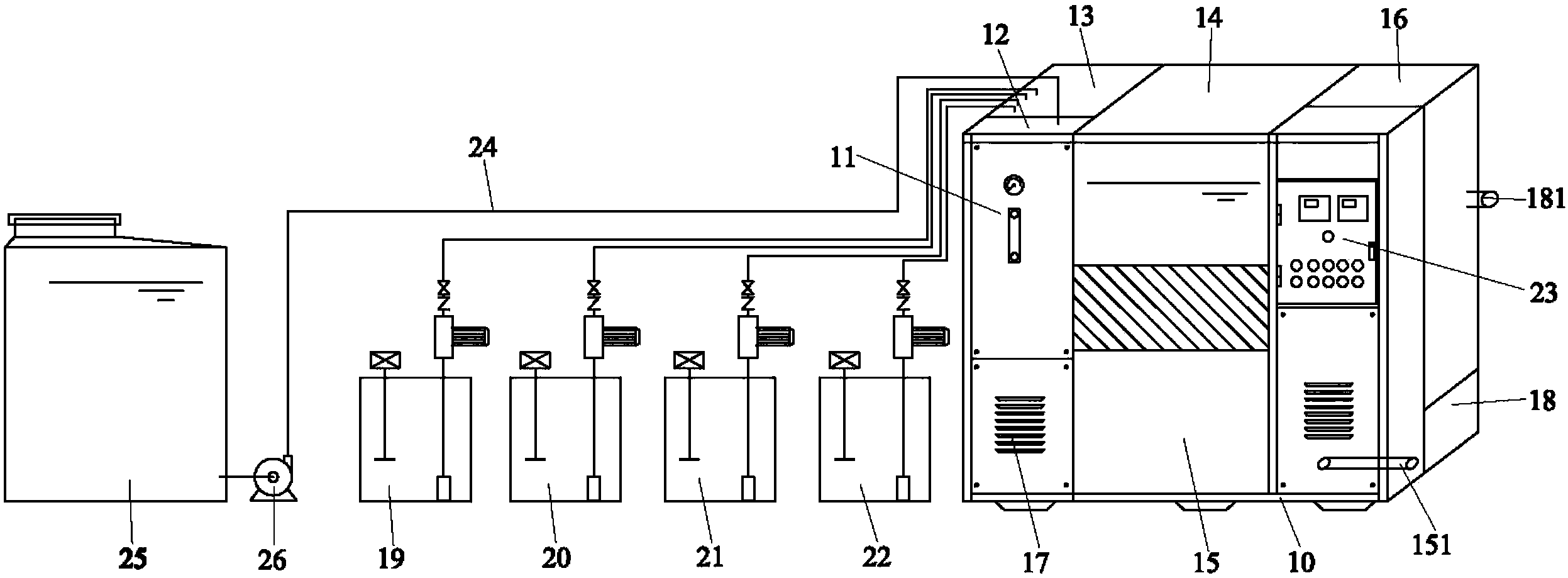

摘要附图
权利要求书
1.一种一体化综合实验室废水自动处理机，其特征在于：包括有机壳以及设置于机壳上的流量调整控制器、螯合反应器、混絮凝反应器、污水高效沉淀器、污泥浓缩腔、深度净化区、臭氧发生器、过滤器、酸碱加药装置、螯合剂加药装置、PAC加药装置、PAM加药装置以及自动控制系统;流量调整控制器的输出口连通螯合反应器，螯合反应器连通混絮凝反应器、混絮凝反应器连通污水高效沉淀器，污水高效沉淀器的污泥输出口连通污泥浓缩腔，污泥浓缩腔具有一污泥排放口，污泥排放口伸出机壳外，污水高效沉淀器的清水输出口连通深度净化区，臭氧发生器的输出口连通深度净化区，深度净化区的输出口连通过滤器，过滤器具有出水口，出水口伸出机壳外，酸碱加药装置的输出口连通流量调整控制器，螯合剂加药装置的输出口连通螯合反应器，PAC加药装置的输出口和PAM加药装置的输出口均连通混絮凝反应器，该流量调整控制器、臭氧发生器、酸碱加药装置、螯合剂加药装置、PAC加药装置和PAM加药装置均连接自动控制系统。
2.如权利要求1所述的一体化综合实验室废水自动处理机，其特征在于：所述流量调整控制器通过管道连通废水收集箱，该管道上设置有提升泵。
3.如权利要求1所述的一体化综合实验室废水自动处理机，其特征在于：所述出水口处设置有pH在线检测仪，该pH在线检测仪连接自动控制系统。
4.如权利要求1所述的一体化综合实验室废水自动处理机，其特征在于：所述过滤器为活性炭过滤器和纤维球过滤器。
说明书
一体化综合实验室废水自动处理机
技术领域
本实用新型涉及废水处理领域技术，尤其是指一种一体化综合实验室废水自动处理机。
背景技术
现在各类学校，科研院所、企业单位实验室在试验过程中会产生各含有酸性、碱性、重金属、生物毒性等的废水。传统处理技术，都是只能经过简单的酸碱中和过滤处理后就排放掉，这对环境和人类健康都产生很大影响。这些含有较多有毒有害污染物，包括致癌、致畸、致突变物质及环境激素类物质的废水一般未经处理便直接排入市政管网，对江河湖海造成危害。
如今环保越来越受到重视，传统设备操作和管理都存在诸多不便，迫切需要本一体化实验室废水处理设备。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种一体化综合实验室废水自动处理机，其具有结构紧凑占地面积小、操作简便、外形美观、运行稳定的特点。
为实现上述目的，本实用新型采用如下之技术方案：
一种一体化综合实验室废水自动处理机，包括有机壳以及设置于机壳上的流量调整控制器、螯合反应器、混絮凝反应器、污水高效沉淀器、污泥浓缩腔、深度净化区、臭氧发生器、过滤器、酸碱加药装置、螯合剂加药装置、PAC加药装置、PAM加药装置以及自动控制系统;流量调整控制器的输出口连通螯合反应器，螯合反应器连通混絮凝反应器、混絮凝反应器连通污水高效沉淀器，污水高效沉淀器的污泥输出口连通污泥浓缩腔，污泥浓缩腔具有一污泥排放口，污泥排放口伸出机壳外，污水高效沉淀器的清水输出口连通深度净化区，臭氧发生器的输出口连通深度净化区，深度净化区的输出口连通过滤器，过滤器具有出水口，出水口伸出机壳外，酸碱加药装置的输出口连通流量调整控制器，螯合剂加药装置的输出口连通螯合反应器，PAC加药装置的输出口和PAM加药装置的输出口均连通混絮凝反应器，该流量调整控制器、臭氧发生器、酸碱加药装置、螯合剂加药装置、PAC加药装置和PAM加药装置均连接自动控制系统。
优选的，所述流量调整控制器通过管道连通废水收集箱，该管道上设置有提升泵。
优选的，所述出水口处设置有pH在线检测仪，该pH在线检测仪连接自动控制系统。
优选的，所述过滤器为活性炭过滤器和纤维球过滤器。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知：
通过配合利用各个装置机构，本设备能自动适用实验室废水的浓度波动，自行调整加药量确保出水达标，采用臭氧灭菌消毒和催化氧化，后置活性炭纤维球双重过滤，也可根据具体实验室废水类型调整加药种类和药量，适用各类综合实验室，一体化设备结构紧凑占地面积小，操作简便，外形美观、运行稳定。
