申请日2016.11.22
公开(公告)日2017.06.16
IPC分类号C02F3/30; C02F3/10; C02F3/28
摘要
本实用新型公开了一种用于处理低温生活污水的生物脱氮装置，包括厌氧反应器和与厌氧反应器相连通的好氧反应器，厌氧反应器和好氧反应器中分别装有PVA多孔凝胶球填料。本实用新型用于处理低温生活污水的生物脱氮装置，通过在好氧反应器和厌氧反应器中装PVA多孔凝胶球填料，增加了硝化细菌和反硝化细菌的相对数量，提高了脱氮效果，使污水可以达标排放并且运行参数简单、易于调节、投资成本较低，能够保障北方严寒地区污水生物处理系统的正常运行。
权利要求书

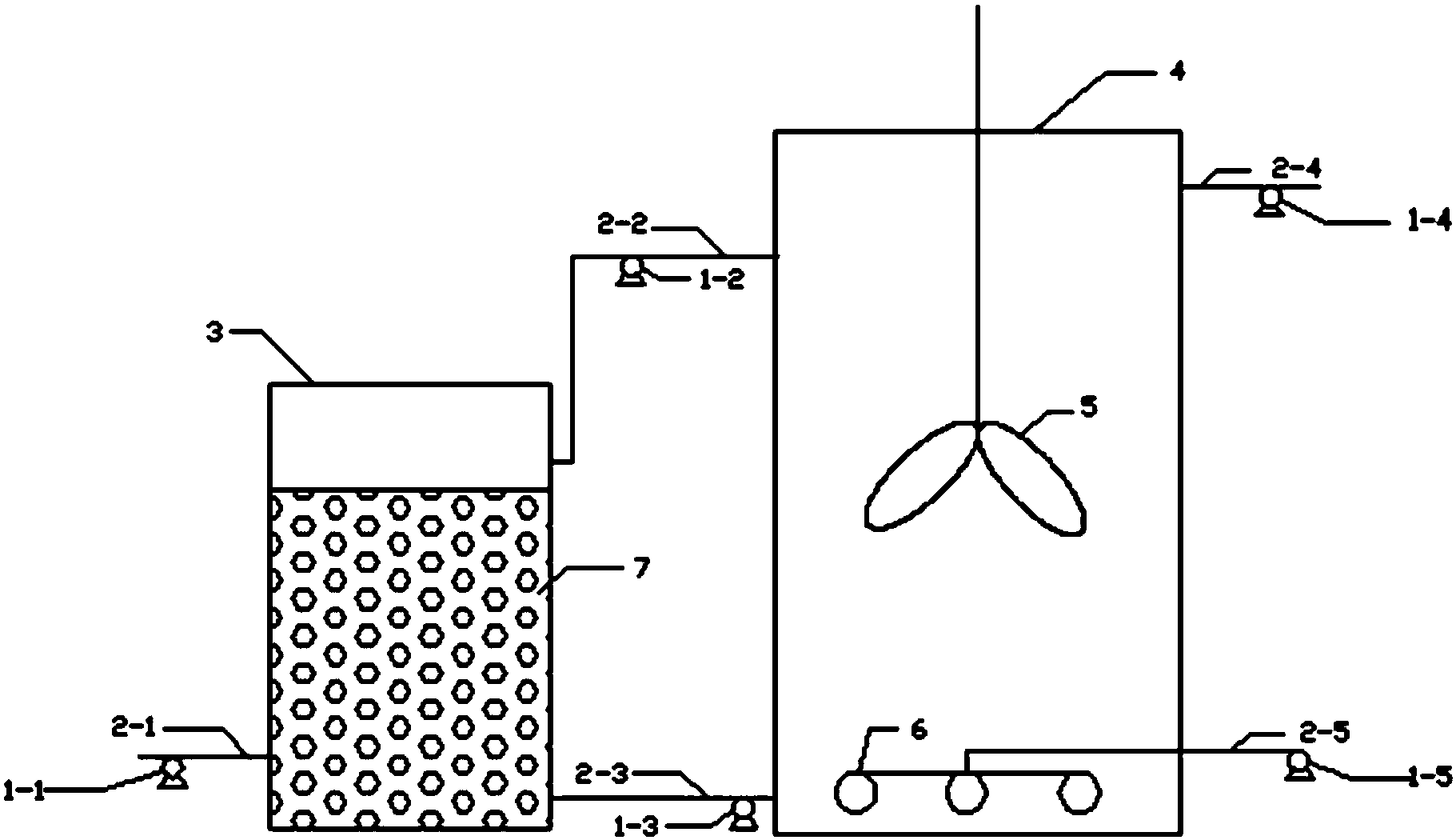

1.一种用于处理低温生活污水的生物脱氮装置，其特征在于，包括厌氧反应器(3)和与厌氧反应器(3)相连通的好氧反应器(4)，所述厌氧反应器(3)和好氧反应器(4)中分别装有PVA多孔凝胶球填料(7)。
2.根据权利要求1所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述厌氧反应器(3)的侧壁下部连通有进水管道(2-1)，所述进水管道(2-1)上连接有进水蠕动泵(1-1)。
3.根据权利要求1所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述厌氧反应器(3)的侧壁上部通过回流管道(2-2)与好氧反应器(4)相连通，所述回流管道(2-2)上连接有回流蠕动泵(1-2)。
4.根据权利要求1～3任一所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述厌氧反应器(3)的侧壁下部通过出水管道I(2-3)与好氧反应器(4)连通，所述出水管道I(2-3)上连接有出水蠕动泵I(1-3)。
5.根据权利要求1所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述好氧反应器(4)底部设有曝气头(6)，所述曝气头(6)上连通有进气管道(2-5)，所述进气管道(2-5)伸出好氧反应器(4)的一端连接有鼓风机(1-5)。
6.根据权利要求5所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述曝气头(6)设有两个或两个以上。
7.根据权利要求1所述的用于处理低温生活污水的生物脱氮装置，其特征在于，所述好氧反应器(4)的侧壁上部连通有出水管道II(2-4)，所述出水管道II(2-4)上连接有出水蠕动泵II(1-4)。
8.根据权利要求1或5或6或7所述的用于处理低温生活污水的生物脱 氮装置，其特征在于，所述好氧反应器(4)内设有搅拌器(5)。
说明书
一种用于处理低温生活污水的生物脱氮装置
技术领域
本实用新型属于环境保护行业污水处理领域，具体涉及一种用于处理低温生活污水的生物脱氮装置。
背景技术
目前，中国的水体富营养化问题在水污染问题中所占比重呈现日益加剧的趋势。根据中国环境保护部发布的2016年《中国环境状况公报》显示，全国湖泊(水库)富营养化问题突出。引起水体富营养化的重要原因是大量的城市污水处理厂污水中氮、磷的超标排放。2015年1月1日开始，修订后的环境保护法开始实施以来，一系列的污染物排放标准等得到了严格执行，尤其是对城市生活污水处理的要求，如对氨氮指标的控制进一步提高。
CASS工艺因其具有投资少、占地面积少、工艺流程简单、操作管理方便、处理效果好等优点，在我国中小城镇生活污水处理系统中得到广泛应用。虽然CASS工艺对常温生活污水能保持很好的处理效果，但是在较低的温度条件(小于15℃)下处理效果将受很大影响，常见问题有污泥膨胀、MLSS和SV30高，容易造成泥水难分离及污泥二次污染等不足，尤其是氨氮等出水指标难以达标。因此，如何提高北方寒冷地区低温生活污水生化处理系统的脱氮效能有着十分重要的意义。
实用新型内容
本实用新型的目的是提供一种用于处理低温生活污水的生物脱氮装置，该装置在北方严寒地区温度过低，能够实现低温脱氮，污水能达标排放。
本实用新型所采用的技术方案是，一种用于处理低温生活污水的生物脱氮装置，包括厌氧反应器和与厌氧反应器相连通的好氧反应器，厌氧反应器和好氧反应器中分别装有PVA多孔凝胶球填料。
本实用新型的特点还在于，
厌氧反应器的侧壁下部连通有进水管道，进水管道上连接有进水蠕动泵。
厌氧反应器的侧壁上部通过回流管道与好氧反应器相连通，回流管道上连接有回流蠕动泵。
厌氧反应器的的侧壁下部通过出水管道I与好氧反应器连通，出水管道I上连接有出水蠕动泵I。
好氧反应器底部设有曝气头，曝气头上连通有进气管道，进气管道伸出好氧反应器的一端连接有鼓风机。
曝气头设有两个或两个以上。
好氧反应器的侧壁上部连通有出水管道II，出水管道II上连接有出水蠕动泵II。
好氧反应器内设有搅拌器。
本实用新型的有益效果是，本实用新型用于处理低温生活污水的生物脱氮装置，通过在好氧反应器和厌氧反应器中装PVA多孔凝胶球填料，增加了硝化细菌和反硝化细菌的相对数量，提高了脱氮效果，使污水可以达标排放并且运行参数简单、易于调节、投资成本较低，能够保障北方严寒地区污水生物处理系统的正常运行，对推动污水处理技术和产业进步起到非常积极的作用，该设备具有良好的市场发展前景和社会需要，未来市场需求巨大。
