申请日2016.11.22
公开(公告)日2017.07.07
IPC分类号C02F3/30
摘要
一种污水处理生物膜填料，包括进气端封闭管、出气端封闭管和管状生物膜填料，所述管状生物膜填料包括圆柱状结构的好氧填料层、包覆在好氧填料层外部的兼性填料层和兼性填料层外表面上设置的厌氧填料层，所述进气端封闭管和出气端封闭管内均设有密封气腔，进气端封闭管和出气端封闭管竖向设置，进气端封闭管和出气端封闭管之间从上至下均匀排布有多根管状生物膜填料，所述好氧填料层内部设置有前后贯通的中空腔，中空腔两端分别与进气端封闭管和出气端封闭管内的密封气腔连通，本实用新型结构简单，氧气利用率高，减少氧气浪费，避免二次污染，维修保养方便。
权利要求书
1.一种污水处理生物膜填料，包括进气端封闭管、出气端封闭管和管状生物膜填料，其特征在于，所述管状生物膜填料包括圆柱状结构的好氧填料层、包覆在好氧填料层外部的兼性填料层和兼性填料层外表面上设置的厌氧填料层，所述进气端封闭管和出气端封闭管内均设有密封气腔，进气端封闭管和出气端封闭管竖向设置，进气端封闭管和出气端封闭管之间从上至下均匀排布有多根管状生物膜填料，所述好氧填料层内部设置有前后贯通的中空腔，中空腔两端分别与进气端封闭管和出气端封闭管内的密封气腔连通，所述进气端封闭管和出气端封闭管顶部侧端均设置有与处理池配合固定的固定板。
2.根据权利要求1所述的一种污水处理生物膜填料，其特征在于，所述固定板上端固定设置有方便吊起的吊环。
3.根据权利要求1所述的一种污水处理生物膜填料，其特征在于，所述进气端封闭管顶部设有与内部密封气腔连通的进气接头。
4.根据权利要求1所述的一种污水处理生物膜填料，其特征在于，所述出气端封闭管顶部设有与内部密封气腔连通的出气接头。
5.根据权利要求1所述的一种污水处理生物膜填料，其特征在于，所述进气端封闭管和出气端封闭管之间固定设置有多根稳定支架。
说明书
一种污水处理生物膜填料
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水处理生物膜填料。
背景技术
水资源短缺问题日益严重，我国是一个严重缺水的国家，人均水资源仅为世界平均值的1/4。随着经济的发展，我国工业水资源消耗越来越大，废水排放量也骤增，因此提高工业废水的回收利用率对于解决水资源紧缺问题具有重要意义。
生物膜法污水处理是使微生物例如硝化菌和反硝化菌固着在填料表面，呈膜状生长，来实现污水处理的技术。在环保行业中的水处理工程中，特别是涉及到活性污泥生物处理中的好氧部分，目前都采用设置在好氧池内的膜片式曝气器进行处理;由于现有技术中的生物膜填料结构布置不合理，氧气的利用效率较低，从而导致能耗大，过多的氧气浪费，且气体容易将水中的挥发性污染物带出，导致二次污染;另外，传统生物膜的布置较为固定，但某些部位的填料脱落时，由于反应池内部很脏，很深，不方便进行维护，降低水处理效果。
实用新型内容
本实用新型的目的在于提供一种结构简单，氧气利用率高，减少氧气浪费，避免二次污染，维修保养方便的污水处理生物膜填料，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

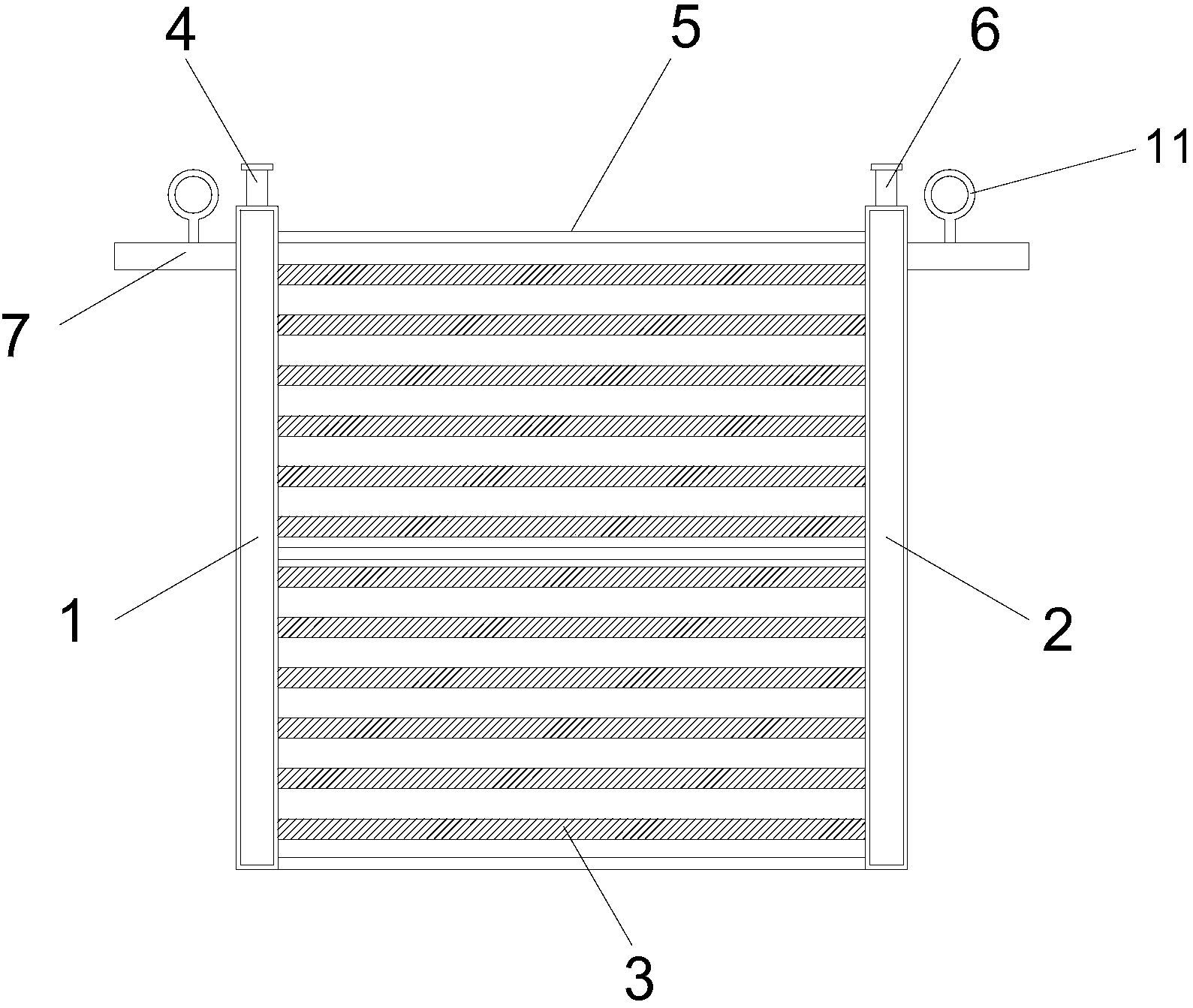

一种污水处理生物膜填料，包括进气端封闭管、出气端封闭管和管状生物膜填料，所述管状生物膜填料包括圆柱状结构的好氧填料层、包覆在好氧填料层外部的兼性填料层和兼性填料层外表面上设置的厌氧填料层，所述进气端封闭管和出气端封闭管内均设有密封气腔，进气端封闭管和出气端封闭管竖向设置，进气端封闭管和出气端封闭管之间从上至下均匀排布有多根管状生物膜填料，所述好氧填料层内部设置有前后贯通的中空腔，中空腔两端分别与进气端封闭管和出气端封闭管内的密封气腔连通，所述进气端封闭管和出气端封闭管顶部侧端均设置有与处理池配合固定的固定板。
作为本实用新型进一步的方案，所述固定板上端固定设置有方便吊起的吊环。
作为本实用新型进一步的方案，所述进气端封闭管顶部设有与内部密封气腔连通的进气接头。
作为本实用新型进一步的方案，所述出气端封闭管顶部设有与内部密封气腔连通的出气接头。
作为本实用新型进一步的方案，所述进气端封闭管和出气端封闭管之间固定设置有多根稳定支架。
与现有技术相比，本实用新型的有益效果是：氧气通过进气端封闭管进入管状生物膜填料的中空腔内，对填料进行无泡供气，不产生污泥，不需要安装鼓风机及污泥处理装置，有效减少了污水处理的成本，节约了能源;水路跟气路分离，管状生物膜填料不会被污染，同时，水中的挥发性污染物也不会被气体带出而造成二次污染;进气端封闭管和出气端封闭管顶部侧端均设置有与处理池配合固定的固定板，固定板上端固定设置有方便吊起的吊环，方便对损坏的生物膜填料进行维护保养，保证污水处理效率，在处理池内取出这组生物膜填料，不影响其他生物膜填料的正常进行。本实用新型结构简单，氧气利用率高，减少氧气浪费，避免二次污染，维修保养方便。
