申请日2016.10.09
公开(公告)日2017.04.05
IPC分类号C02F9/14; C02F1/30
摘要
本实用新型公开了一种光电复合污水处理设备，包括箱体，箱体侧部上方设有进水管，箱体侧部下方设有出水管。进水管下端设有阶梯状的光催化板，光催化板包括多层连续阶梯的光催化面，光催化面表面上设有光催化涂层，每一层阶梯中靠下端的光催化面上设有铁碳复合填料框。箱体内底面上设有生物填料框。生物填料框设置在靠出水管的一侧。进水管对面的箱体内侧设有激发光装置。本实用新型包括阶梯状的光催化板和铁碳复合填料框，一方面待处理污水形成较薄的液膜，有利于光催化反应进行，另一方面通过光催化作用、铁碳微电解以及微生物联用，获得较好的处理效果。

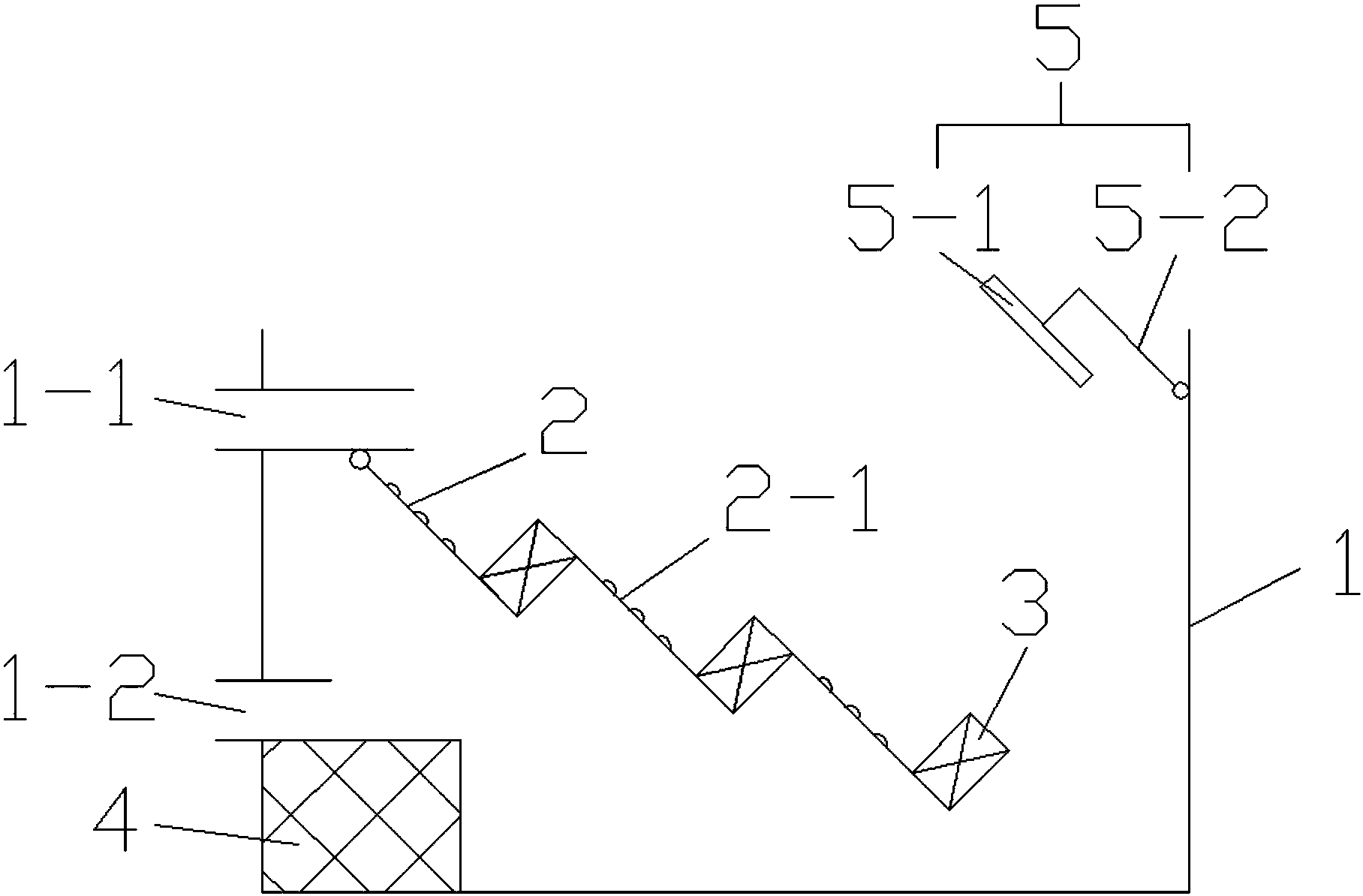

摘要附图
权利要求书
1.一种光电复合污水处理设备，其特征在于：包括箱体(1)，箱体(1)侧部上方设有进水管(1-1)，箱体(1)侧部下方设有出水管(1-2);所述进水管(1-1)下端设有阶梯状的光催化板(2)，光催化板(2)包括多层连续阶梯的光催化面(2-1)，光催化面(2-1)表面上设有光催化涂层，每一层阶梯中靠下端的光催化面(2-1)上设有铁碳复合填料框(3);所述箱体(1)内底面上设有生物填料框(4);所述生物填料框(4)设置在靠出水管(1-2)的一侧;所述进水管(1-1)对面的箱体(1)内侧设有激发光装置(5)。
2.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述生物填料框(4)设置在出水管(1-2)下方的箱体(1)内壁上。
3.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述生物填料框(4)的上端固定在光催化板(2)的下端，生物填料框(4)的下端固定在箱体(1)的内底面上。
4.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述光催化板(2)与箱体(1)底部呈45°夹角;所述光催化板(2)上相邻的光催化面(2-1)呈90°夹角。
5.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述光催化板(2)的上端转动连接在进水管(1-1)的下端。
6.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述激发光装置(5)包括激发光源(5-1)以及设置在激发光源(5-1)背侧的支架(5-2);所述支架(5-2)转动连接在箱体(1)内侧面上。
7.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述光催化板(2)的每一层阶梯中靠上端的光催化面(2-1)上设有波浪形结构。
8.根据权利要求1所述的一种光电复合污水处理设备，其特征在于：所述进水管(1-1)和出水管(1-2)设置在箱体的同一侧。
说明书
一种光电复合污水处理设备
技术领域
本实用新型涉及一种光电复合污水处理设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统的水处理方法效率低、成本高、存在二次污染等问题，污水治理一直得不到好的解决。纳米技术的发展和应用很可能彻底解决这一难题。研究表明，纳米催化剂如TiO2能处理多种有毒化合物，可以将水中的烃类、卤代烃、酸、表面活性剂、染料、含氮有机物、有机磷杀虫剂、木材防腐剂和燃料油等很快地完全氧化为CO2、H2O等无害物质。但到目前为止纳米光催化技术仍未在废水处理方面得到广泛应用，主要是因为纳米颗粒分离困难，没有简单适用的处理设备。通过纳米颗粒在载体表面负载，可以解决颗粒分离的问题。目前处理污水一般使用负载有纳米颗粒的载体浸泡于水中再通过激发光来照射，但是这样操作激发光必须透过较厚(往往是数厘米以上)的溶液才能照射到催化剂上。而事实上，无论是在紫外光区还是可见光区，有机物溶液(尤其是带色有机物废水)都会有不同程度的光吸收，这势必会引起激发光不同程度的光损失，使得到达催化剂表面的光强度下降，从而使得光生电子和空穴的产率下降，最终使得污染物的降解效率降低。另外由于光催化时间短，降解不彻底，因此需要多种方法联合处理。
实用新型内容
本实用新型的目的是现有技术的不足，提供一种光电复合污水处理设备。
实现本实用新型目的的技术方案是：一种光电复合污水处理设备，包括箱体，箱体侧部上方设有进水管，箱体侧部下方设有出水管;所述进水管下端设有阶梯状的光催化板，光催化板包括多层连续阶梯的光催化面，光催化面表面上设有光催化涂层，每一层阶梯中靠下端的光催化面上设有铁碳复合填料框;所述箱体内底面上设有生物填料框;所述生物填料框设置在靠出水管的一侧;所述进水管对面的箱体内侧设有激发光装置。
所述生物填料框设置在出水管下方的箱体内壁上。
所述生物填料框的上端固定在光催化板的下端，生物填料框的下端固定在箱体的内底面上。
所述光催化板与箱体底部呈45°夹角;所述光催化板上相邻的光催化面呈90°夹角。
所述光催化板的上端转动连接在进水管的下端。
所述激发光装置包括激发光源以及设置在激发光源背侧的支架;所述支架转动连接在箱体内侧面上。
所述光催化板的每一层阶梯中靠上端的光催化面上设有波浪形结构。
所述进水管和出水管设置在箱体的同一侧。
采用了上述技术方案，本实用新型具有以下的有益效果：(1)本实用新型包括阶梯状的光催化板和铁碳复合填料框，一方面待处理污水形成较薄的液膜，有利于光催化反应进行，另一方面通过光催化作用、铁碳微电解以及微生物联用，获得较好的处理效果。
(2)本实用新型还包括生物填料框，生物填料框设置在出水管下方的箱体内壁上或者生物填料框的上端固定在光催化板的下端，生物填料框的下端固定在箱体的内底面上，除污效果更好。
(3)本实用新型的光催化板的上端转动连接在进水管的下端，使用时人们可以根据水流大小和实际需求调整光催化板的坡度
(4)本实用新型的激发光装置包括激发光源以及设置在激发光源背侧的支架，支架转动连接在箱体内侧面上，方便人们控制激发光的照射角度。
(5)本实用新型的光催化板的每一层阶梯中靠上端的光催化面上设有波浪形结构，增加了污水与光催化板上的光催化涂层的接触时间，提高了降解效率。
