申请日2016.07.15
公开(公告)日2017.05.24
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型提供了一种废水处理及回收系统包括：一废水进水装置、处理装置及回收装置，所述废水进水装置连通处理装置的入水口并将废水导入处理装置，所述回收装置连通处理装置的出水口，所述回收装置包括水质检测机构、净水进水机构、储存机构及电控机构，所述废水经处理装置处理后经处理装置的出水口流出形成回收水，所述水质检测机构用以检测回收水的水质，所述电控机构根据水质检测机构的检测信号控制净水进水机构的启闭以将提高回收水的清洁度，所述储存机构用以储存符合预定清洁度的回收水。藉此，本实用新型将废水进行处理后进行回收在储存机构中，且回收水的清洁度达到预定清洁度的标准，使其可以作为下一次的生产用水。
权利要求书

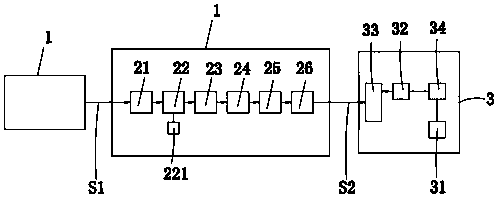

1.一种废水处理及回收系统，其特征在于包括：一废水进水装置、处理装置及回收装置，所述废水进水装置连通处理装置的入水口并将废水导入处理装置，所述回收装置连通处理装置的出水口，所述回收装置包括水质检测机构、净水进水机构、储存机构及电控机构，所述废水经处理装置处理后经处理装置的出水口流出形成回收水，所述水质检测机构用以检测回收水的水质，所述电控机构根据水质检测机构的检测信号控制净水进水机构的启闭以将提高回收水的清洁度，所述储存机构用以储存符合预定清洁度的回收水;所述处理装置包括调节池，所述调节池连接废水进水装置并用以暂时储存废水;所述调节池后连通一混凝池，所述混凝池使废水中的胶体和细微悬浮物凝聚成絮凝体;所述混凝池后连通一快速厌氧反应器，所述快速厌氧反应器用以控制废水中生化需氧量/化学需氧量比;所述快速厌氧反应器后连通一电解反应器，所述电解反应器对废水进行氧化处理;所述电解反应器后连通第一级生物快速处理器;所述第一级生物快速处理器后连通第二级生物快速处理器，所述第二级生物快速处理器的处理精度大于第一级生物快速处理器。
说明书
一种废水处理及回收系统
技术领域
本实用新型涉及纺织领域，特别涉及是一种废水处理及回收系统。
背景技术
印染行业背景 目前全世界染料年总生产量在160万吨以上，其中50%以上用于纺织品染色。而在纺织品印染加工中，有10%～20%的染料作为废物排出。印染行业是工业废水排放大户。据不完全统计，中国印染废水每天排放量为300～400万吨。印染废水具有水量大、无机污染物含量高、色度深、碱性大、水质变化大特点，属难处理的高难度工业废水。
近年来由于化学纤维织物的发展，仿真丝的兴起和印染后整理技术的进步，使PVA浆料、人造丝碱解物(主要是邻苯二甲酸类物质)、新型助剂等难生化降解有机物大量进入印染废水，其 COD 浓度也由原来的数百mg/L 上升到2000～3000mg/L，从而使原有的生物处理系统 COD 去除率从70% 下降到50%左右，甚至更低。传统的生物处理工艺已受到严重挑战;传统的化学 沉淀和气浮法对这类印染废水的COD去除率也仅为30%左右。
鉴于上述存在的问题及其缺陷，如何开发出一种既经济又有效的印染废水处理技术成为本领域从业者迫切想要解决的技术问题。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种废水处理及回收系统，其特征在于包括：一废水进水装置、处理装置及回收装置，所述废水进水装置连通处理装置的入水口并将废水导入处理装置，所述回收装置连通处理装置的出水口，所述回收装置包括水质检测机构、净水进水机构、储存机构及电控机构，所述废水经处理装置处理后经处理装置的出水口流出形成回收水，所述水质检测机构用以检测回收水的水质，所述电控机构根据水质检测机构的检测信号控制净水进水机构的启闭以将提高回收水的清洁度，所述储存机构用以储存符合预定清洁度的回收水。
为进一步完善技术方案，本实用新型还包括以下技术特征：
作为进一步改进，所述处理装置包括调节池，所述调节池连接废水进水装置并用以暂时储存废水。
作为进一步改进，所述调节池后连通一混凝池，所述混凝池使废水中的胶体和细微悬浮物凝聚成絮凝体。
作为进一步改进，所述混凝池还具一污泥脱水处理器，所述污泥脱水处理器用以对絮凝体进行排污。
作为进一步改进，所述混凝池后连通一快速厌氧反应器，所述快速厌氧反应器用以控制废水中生化需氧量/化学需氧量比。
作为进一步改进，所述快速厌氧反应器后连通一电解反应器，所述电解反应器对废水进行氧化处理。
作为进一步改进，所述电解反应器后连通第一级生物快速处理器。
作为进一步改进，所述第一级生物快速处理器后连通第二级生物快速处理器，所述第二级生物快速处理器的处理精度大于第一级生物快速处理器。
综上，本实用新型至少包括以下技术效果：
1、本实用新型采用处理装置对废水进行一序列的净化处理，使得废水达到排放标准后，再通过回收装置根据处理后的废水的清洁度来控制净水与废水的混合比例，使得回收在储存机构中的回收水的清洁度达到预定清洁度的标准，并作为下一次的生产用水。
2、本实用新型的处理装置包括调节池从而使得处理作业不受废水高峰流量或浓度变化的影响;还包括混凝池从而废水中的胶体和细微悬浮物凝聚成絮凝体并从污泥脱水处理器进行排污;还包括快速厌氧反应器，从而有效控制废水中 B/C 比，进行生物加速，使生化反应效率、污水处理效率提高50%～75%，减少能耗30%～50%。最终通过活性污泥回流可以去除65%以上的有机物，80%以上的 SS 和部分色度;还包括电解反应器，采用电解的电极氧化快速处理，通过电流2-5安培，利用特制的金 属极板产生极佳的氧化效果，可使残余的难降解 CODcr 进一步快速氧化处理， 并具有极好的灭菌效果。还包括第一级生物快速处理器和第二级生物快速处理器，从而能够非常高效地进一步去除废水中的 CODcr，CODcr去除率可以达到80%以上的高效率。
