申请日2016.07.17
公开(公告)日2016.12.14
IPC分类号B01D35/00; B01D35/16
摘要
本实用新型提供了一种防污染水处理过滤架，属于污水处理装置领域;其解决了现有过滤网上的污物会掉在污水池内的问题。本实用新型包括架板，架板上设有若干过滤口，还包括依次固定在过滤口上的过滤网，架板上设有若干纵向设置的条形滑槽，还包括若干长条矩形挡板，挡板靠近长度方向的两端一侧分别设有滑块，且滑块滑动嵌在滑槽内，且若干挡板沿纵向等距分布，若干挡板通过纵向设置的连接杆依次连接，且若干挡板的滑块滑动到滑槽底端，并使挡板与过滤口错位设置，位于最上方的挡板通过连接杆固定有横向设置的拉杆，且能上拉拉杆，使滑块移动到滑槽顶端，使若干挡板依次挡住过滤口。本过滤架方便使用，且能避免污物重复污染污水处理池。
权利要求书

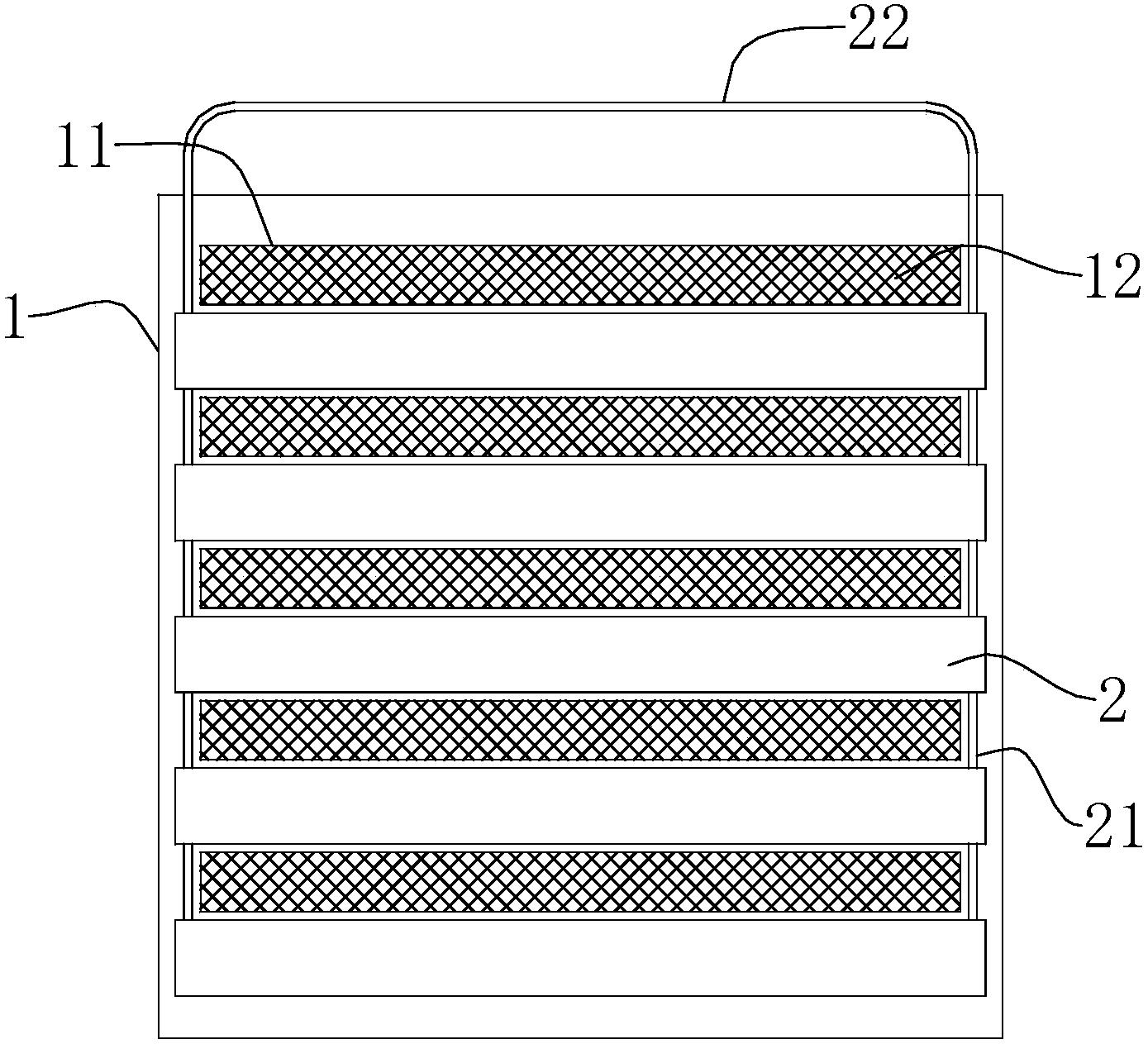

1.一种防污染水处理过滤架，其特征在于：包括矩形架板(1)，架板(1)上设有若干长条矩形过滤口(11)，过滤口(11)长度和宽度方向分别呈横向和纵向设置，若干过滤口(11)沿纵向等距分布，还包括依次固定在过滤口(11)上的长条矩形过滤网(12)，架板(1)上设有若干纵向设置的条形滑槽，还包括若干长条矩形挡板(2)，且挡板(2)长度方向呈横向设置，挡板(2)靠近长度方向的两端一侧分别设有滑块，且滑块滑动嵌在滑槽内，且若干挡板(2)沿纵向等距分布，若干挡板(2)通过纵向设置的连接杆(21)依次连接，且若干挡板(2)的滑块滑动到滑槽底端，并使挡板(2)与过滤口(11)错位设置，位于最上方的挡板(2)通过连接杆(21)固定有横向设置的拉杆(22)，拉杆(22)位于架板(1)上方，且能上拉拉杆(22)，并使滑块移动到滑槽顶端，并使若干挡板(2)依次挡住过滤口(11)。
2.根据权利要求1所述的防污染水处理过滤架，其特征在于：所述的滑块和滑槽分别呈燕尾块和燕尾槽结构。
3.根据权利要求1所述的防污染水处理过滤架，其特征在于：所述的过滤网(12)厚度小于架板(1)厚度，且过滤网(12)一侧与架板(1)反向挡板(2)一侧平齐。
4.根据权利要求1所述的防污染水处理过滤架，其特征在于：所述的挡板(2)一侧具有能与架板(1)贴合的橡胶垫。
说明书
防污染水处理过滤架
技术领域
本实用新型属于污水处理装置技术领域，涉及一种防污染水处理过滤架。
背景技术
现有污水处理过滤网过滤一端时间后，需要利用高压喷枪反向喷射清污，避免污物粘附在过滤网网孔上，但在拆卸过滤网过程中，过滤网上的污物容易受到震动掉在污水处理池内，形成重复污染，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种避免污物重复污染过滤池的防污染水处理过滤架。
本实用新型的目的可通过下列技术方案来实现：一种防污染水处理过滤架，其特征在于：包括矩形架板，架板上设有若干长条矩形过滤口，过滤口长度和宽度方向分别呈横向和纵向设置，若干过滤口沿纵向等距分布，还包括依次固定在过滤口上的长条矩形过滤网，架板上设有若干纵向设置的条形滑槽，还包括若干长条矩形挡板，且挡板长度方向呈横向设置，挡板靠近长度方向的两端一侧分别设有滑块，且滑块滑动嵌在滑槽内，且若干挡板沿纵向等距分布，若干挡板通过纵向设置的连接杆依次连接，且若干挡板的滑块滑动到滑槽底端，并使挡板与过滤口错位设置，位于最上方的挡板通过连接杆固定有横向设置的拉杆，拉杆位于架板上方，且能上拉拉杆，并使滑块移动到滑槽顶端，并使若干挡板依次挡住过滤口。
污水通过过滤网靠近挡板的一侧进行过滤，污物会集中粘附在过滤网上，当需要清理过滤网时，直接上拉拉杆，并使滑块移动到滑槽顶端，并使若干挡板依次挡住过滤口，即可封闭过滤网，以避免污物重复污染污水处理池，之后可以利用高压水枪冲击过滤网清理，而且拆卸过程中，通过上拉拉杆不仅可以封闭过滤网，也可以取出过滤架，十分方便，安装时，直接下推拉杆到位即可。
作为优选，所述的滑块和滑槽分别呈燕尾块和燕尾槽结构。
作为优选，所述的过滤网厚度小于架板厚度，且过滤网一侧与架板反向挡板一侧平齐。
因此避免挡板与过滤网接触。
作为优选，所述的挡板一侧具有能与架板贴合的橡胶垫。
避免污物进入挡板与架板之间的缝隙。
与现有技术相比，本实用新型具有如下优点：
污水通过过滤网靠近挡板的一侧进行过滤，污物会集中粘附在过滤网上，当需要清理过滤网时，直接上拉拉杆，并使滑块移动到滑槽顶端，并使若干挡板依次挡住过滤口，即可封闭过滤网，以避免污物重复污染污水处理池，之后可以利用高压水枪冲击过滤网清理，而且拆卸过程中，通过上拉拉杆不仅可以封闭过滤网，也可以取出过滤架，十分方便，安装时，直接下推拉杆到位即可。
