申请日2016.10.06
公开(公告)日2017.04.12
IPC分类号C02F1/469
摘要
本实用新型提供一种远控快离子电性膜水处理设备，其结构包括反应罐体、进水管道、支架、总控箱、出水装置、反冲洗装置、进水装置、压力表、远控台，所述反应罐体通过进水装置与进水管道连接，所述支架与反应罐体固定连接，所述总控箱与出水装置连接，所述出水装置与反冲洗装置固定连接，所述反冲洗装置与反应罐体连接，所述压力表设于进水装置上，本实用新型的一种远控快离子电性膜水处理设备，通过设有总控箱、远控台、信号灯，实现了设备的远控化，设备可以通过远控台在远端集中控制不同的总控箱，大量节约了需要去每台开关调整的劳动力，且由于集中化，对于管理的规范也相当提高，使水处理更为便捷的问题。

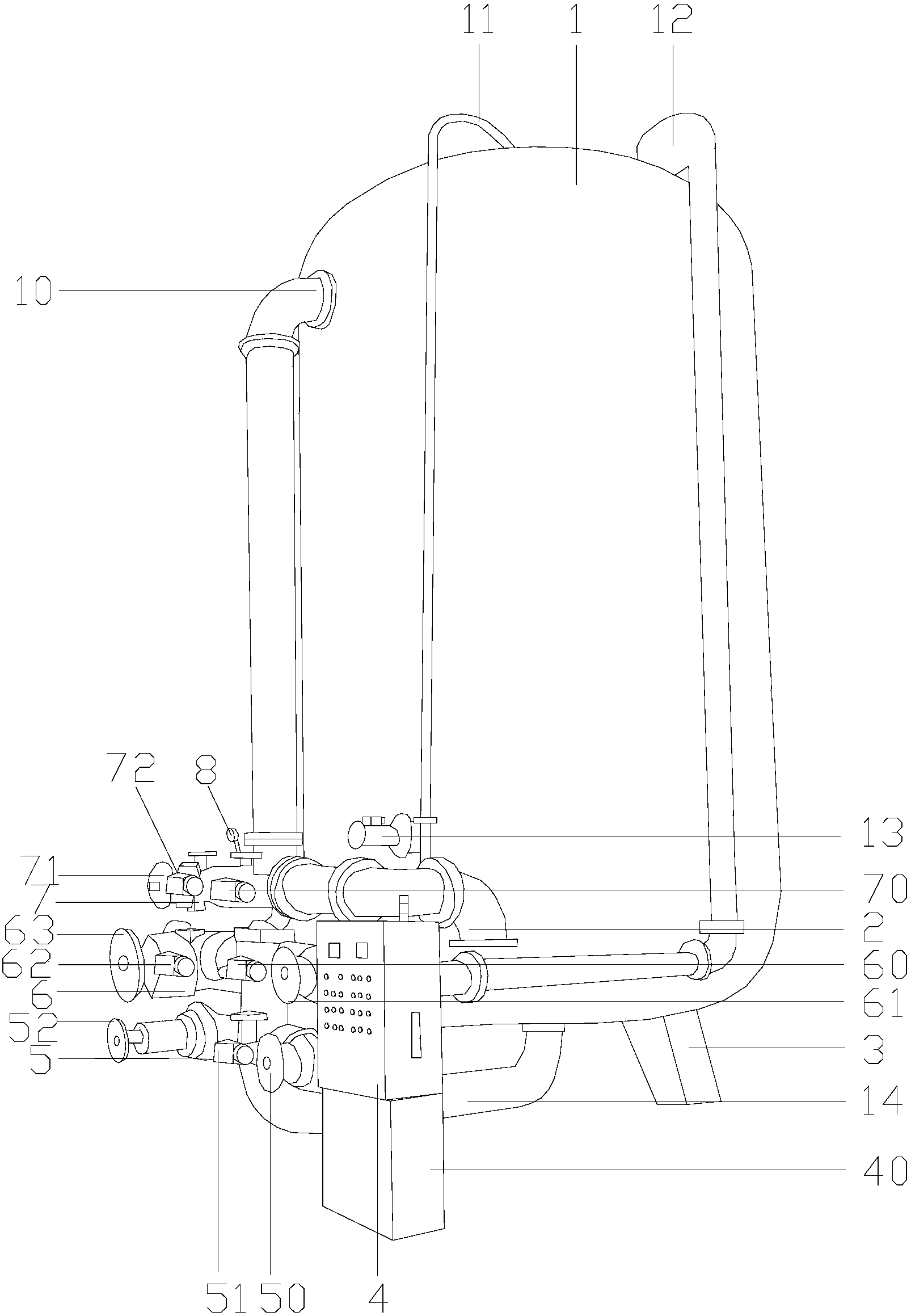

摘要附图
权利要求书
1.一种远控快离子电性膜水处理设备，其特征在于：其结构包括反应罐体(1)、进水管道(2)、支架(3)、总控箱(4)、出水装置(5)、反冲洗装置(6)、进水装置(7)、压力表(8)、远控台(9)，所述反应罐体(1)通过进水装置(7)与进水管道(2)连接，所述支架(3)与反应罐体(1)固定连接，所述总控箱(4)与出水装置(5)连接，所述出水装置(5)与反冲洗装置(6)固定连接，所述反冲洗装置(6)与反应罐体(1)连接，所述压力表(8)设于进水装置(7)上，所述反应罐体(1)包括进水口(10)、辅助管道(11)、反冲出水口(12)、电动泵阀(13)、出水口(14)，所述反应罐体(1)通过进水口(10)与进水装置(7)连接，所述电动泵阀(13)通过辅助管道(11)与反应罐体(1)连接，所述反冲出水口(12)设于反应罐体(1)上，所述反应罐体(1)通过出水口(14)与出水装置(5)连接，所述总控箱(4)包括箱架(40)、接线口(41)、按键(42)、表记(43)、信号灯(44)，所述总控箱(4)与箱架(40)固定连接，所述接线口(41)设于总控箱(4)上，所述总控箱(4)固定设有按键(42)，所述表记(43)设于总控箱(4)上，所述信号灯(44)与总控箱(4)固定连接，所述出水装置(5)包括出水阀门一(50)、出水泵(51)、出水阀门二(52)，所述出水装置(5)通过出水阀门一(50)与出水口(14)连接，所述出水阀门一(50)通过出水泵(51)与出水阀门二(52)连接，所述出水泵(51)与反冲洗装置(6)固定连接，所述反冲洗装置(6)包括反冲泵一(60)、反冲阀门一(61)、反冲泵二(62)、反冲阀门二(63)，所述反冲泵一(60)通过反冲阀门一(61)与反冲出水口(12)连接，所述反冲阀门一(61)通过反冲泵二(62)与反冲阀门二(63)连接，所述进水装置(7)包括进水泵一(70)、进水阀门(71)、进水泵二(72)，所述进水装置(7)通过进水泵一(70)与进水管道(2)连接，所述进水阀门(71)通过进水泵二(72)与进水装置(7)连接，所述远控台(9)包括维护门(90)、按键(91)、显示屏(92)，所述维护门(90)与远控台(9)固定连接，所述按键(91)设于远控台(9)上，所述显示屏(92)设于远控台(9)上。
2.根据权利要求1所述的一种远控快离子电性膜水处理设备，其特征在于：所述按键(91)包括按键指示座(910)。
3.根据权利要求2所述的一种远控快离子电性膜水处理设备，其特征在于：所述按键指示座(910)与按键(91)固定连接。
说明书
一种远控快离子电性膜水处理设备
技术领域
本实用新型是一种远控快离子电性膜水处理设备，属于水处理设备领域。
背景技术
任何物质都有自己固有的频率，水垢属于无机盐类，一般设备的外壳都是金属材料制作，水垢和金属材料的振荡频率不同。SLGP型电子水处理仪释放的高频振荡波对于附着在金属材料表面的水垢产生共振，即击碎剥离，由表及里，循环进行，从而达到除垢的效果。
现有技术公开了申请号为：201220429037.2的一种快离子电性膜水处理设备。是将快离子阴电性膜5，阳电性膜7，装配在两端封闭了的内嵌有快离子电极1、电极2的二个方形的塑料电极框3中，电极框中由若干张或1至1000张快离子电性膜及100目的聚乙烯网4交替构成电性膜水处理设备。塑料网框设有布水道，每个塑料网框交替组合之间有个折流水道6，折流水道用于提高装置的脱盐率保证出水水质要求。设备中设有进水口8，出水口9，配有水泵。设备可用于低分子量电解质如氯化钠、氯化钾、氯化钙、氯化镁的脱盐以及水中有机物的去除。但是，其只是实现了快离子电性膜水处理设备化，现实生活中水处理刻不容缓，水处理设备正是需要大量用到的，但是由于用量大往往使用起来也麻烦，需要一定量的人工去启动调整等。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种远控快离子电性膜水处理设备，其结构包括反应罐体、进水管道、支架、总控箱、出水装置、反冲洗装置、进水装置、压力表、远控台，所述反应罐体通过进水装置与进水管道连接，所述支架与反应罐体固定连接，所述总控箱与出水装置连接，所述出水装置与反冲洗装置固定连接，所述反冲洗装置与反应罐体连接，所述压力表设于进水装置上，所述反应罐体包括进水口、辅助管道、反冲出水口、电动泵阀、出水口，所述反应罐体通过进水口与进水装置连接，所述电动泵阀通过辅助管道与反应罐体连接，所述反冲出水口设于反应罐体上，所述反应罐体通过出水口与出水装置连接，所述总控箱包括箱架、接线口、按键、表记、信号灯，所述总控箱与箱架固定连接，所述接线口设于总控箱上，所述总控箱固定设有按键，所述表记设于总控箱上，所述信号灯与总控箱固定连接，所述出水装置包括出水阀门一、出水泵、出水阀门二，所述出水装置通过出水阀门一与出水口连接，所述出水阀门一通过出水泵与出水阀门二连接，所述出水泵与反冲洗装置固定连接，所述反冲洗装置包括反冲泵一、反冲阀门一、反冲泵二、反冲阀门二，所述反冲泵一通过反冲阀门一与反冲出水口连接，所述反冲阀门一通过反冲泵二与反冲阀门二连接，所述进水装置包括进水泵一、进水阀门、进水泵二，所述进水装置通过进水泵一与进水管道连接，所述进水阀门通过进水泵二与进水装置连接，所述远控台包括维护门、按键、显示屏，所述维护门与远控台固定连接，所述按键设于远控台上，所述显示屏设于远控台上。
进一步的，所述按键包括按键指示座。
进一步的，所述按键指示座与按键固定连接。
本实用新型的一种远控快离子电性膜水处理设备，通过设有总控箱、远控台、信号灯，实现了设备的远控化，设备可以通过远控台在远端集中控制不同的总控箱，大量节约了需要去每台开关调整的劳动力，且由于集中化，对于管理的规范也相当提高，使水处理更为便捷的问题。
