申请日2016.08.31
公开(公告)日2017.03.08
IPC分类号C02F9/04
摘要
本实用新型一种污水处理装置，具体的说是一种小型多级生活污水处理装置，不仅能够将生活污水多级化处理，而且在沉淀池下设有运输带，可以将沉淀后的淤泥运送出装置外，电机与滚轮在支架Ⅰ上，沉淀池在运输带上端，沉淀池与过渡池是一个整体，进水口在沉淀池外壳上，闸门在沉淀池外壳的孔上，运输带与沉淀池外壳和闸门连接处均设有密封条，闸门上有凸柱，与沉淀池上的凹槽配合，水管一端在沉淀池内，水管另一端在过渡池内，并且水管与水泵相连，水泵支架在过渡池内壁上，过渡池与混凝池通过水管连接，滤网Ⅰ与细沙层均在水管内，检测器在混凝池下端，混凝剂入口、排气管和排水管均在混凝池上，排气管上设有球形槽，滤网Ⅱ在混凝池与排水管连接处。

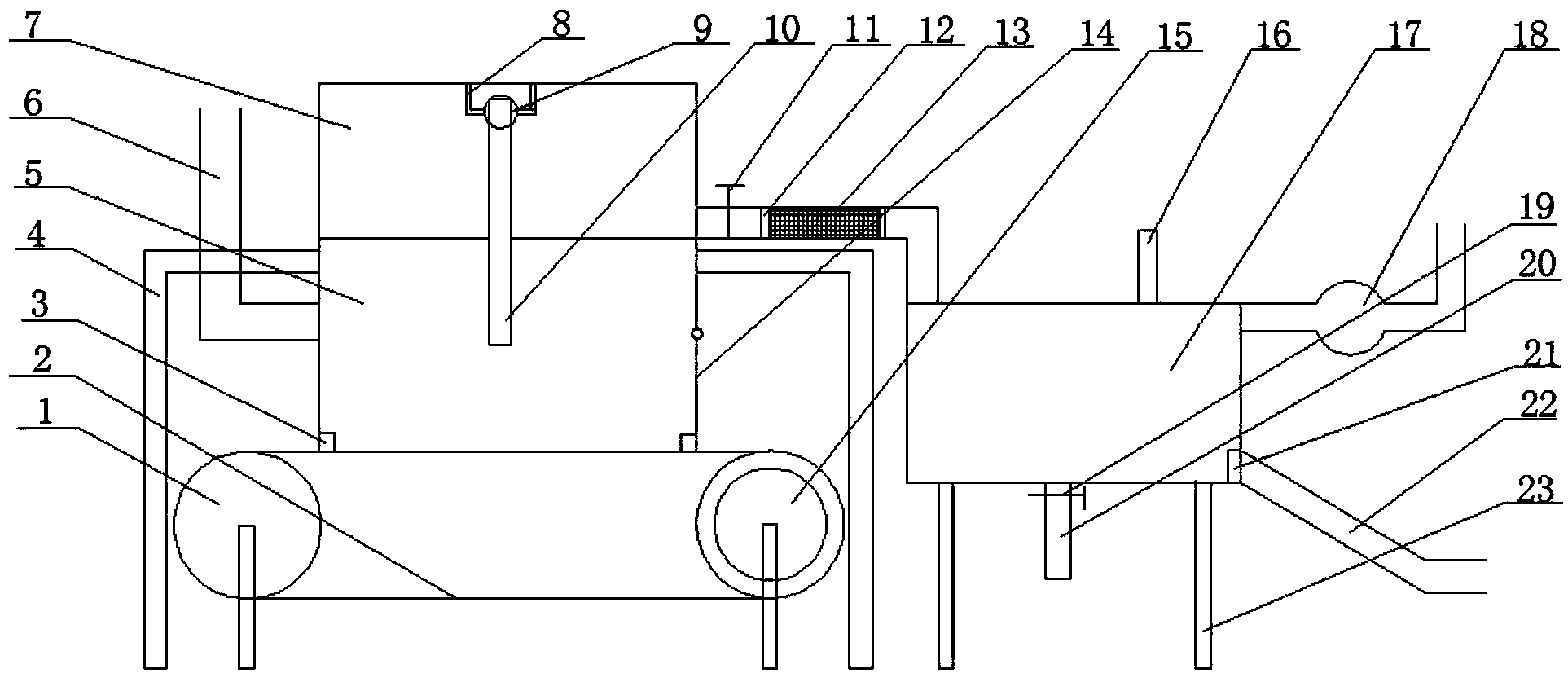

摘要附图
权利要求书
1.一种小型多级生活污水处理装置，包括滚轮(1)、运输带(2)、密封条(3)、支架Ⅰ(4)、沉淀池(5)、进水口(6)、过渡池(7)、水泵支架(8)、水泵(9)、水管(10)、阀门Ⅰ(11)、滤网Ⅰ(12)、细沙层(13)、闸门(14)、电机(15)、混凝剂入口(16)、混凝池(17)、排气管(18)、阀门Ⅱ(19)、检测器(20)、滤网Ⅱ(21)、排水管(22)和支架Ⅱ(23)，其特征在于：电机(15)与滚轮(1)均设置在支架Ⅰ(4)上，电机(15)与滚轮(1)配合，运输带(2)设置在滚轮(1)上，沉淀池(5)设置在运输带(2)上端，过渡池(7)设置在沉淀池(5)上端，并且沉淀池(5)与过渡池(7)是一个整体，支架Ⅰ(4)设置在沉淀池(5)外壳上，进水口(6)设置在沉淀池(5)外壳上，沉淀池(5)外壳上设有孔，闸门(14)通过铰链连接在沉淀池(5)外壳的孔上，运输带(2)与沉淀池(5)外壳和闸门(14)连接处均设有密封条(3)，闸门(14)上设有凸柱，与沉淀池(5)上的凹槽配合，并且闸门(14)只能通过铰链在沉淀池(5)内部和外壳间开启或者关闭，水管(10)一端设置在沉淀池(5)内，水管(10)的另一端设置在过渡池(7)内，并且水管(10)与水泵(9)相连，水泵(9)设置在水泵支架(8)上，水泵支架(8)设置在过渡池(7)内壁上，过渡池(7)与混凝池(17)通过水管连接，阀门Ⅰ(11)设置在水管上，滤网Ⅰ(12)与细沙层(13)均设置在水管内，支架Ⅱ(23)设置在混凝池(17)下端，混凝剂入口(16)设置在混凝池(17)上端，检测器(20)通过水管连接混凝池(17)下端，阀门Ⅱ(19)水管上，排气管(18)设置在混凝池(17)上，并且排气管(18)上设有球形槽，排水管(22)设置在混凝池(17)上，滤网Ⅱ(21)设置在混凝池(17)与排水管(22)连接处。
2.根据权利要求1所述的一种小型多级生活污水处理装置，其特征在于：所述的密封条(3)和水管(10)均有多个。
3.根据权利要求1所述的一种小型多级生活污水处理装置，其特征在于：所述的滤网Ⅰ(12)、支架Ⅰ(4)、支架Ⅱ(23)与水泵支架(8)均设有2个。
4.根据权利要求1所述的一种小型多级生活污水处理装置，其特征在于：所述的运输带(2)与沉淀池(5)外壳相接触的表面光滑，运输带(2)上表面与沉淀池(5)外壳可相对滑动。
说明书
一种小型多级生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，更具体的说是一种小型多级生活污水处理装置。
背景技术
水体污染的严重程度已经成为当下人类迫切需要解决的问题，水体污染不仅影响到水生动植物的生存环境，甚至还影响到人类生存用水，所以解决水体污染这一问题已经刻不容缓，水体污染的主要来源有工业污水和生活污水等等，工业污水有专门的处理设备，但是生活中大多数居住在平房的人都会将生活污水直接倒在地上，未经过任何处理，所以设计了这种小型多级生活污水处理装置。
发明内容
本实用新型主要解决的技术问题是提供一种小型多级生活污水处理装置，不仅能够将生活污水多级化处理，而且在沉淀池下设有运输带，可以将沉淀后的淤泥运送出装置外。
为解决上述技术问题，本实用新型涉及一种污水处理装置，更具体的说是一种小型多级生活污水处理装置，包括滚轮、运输带、密封条、支架Ⅰ、沉淀池、进水口、过渡池、水泵支架、水泵、水管、阀门Ⅰ、滤网Ⅰ、细沙层、闸门、电机、混凝剂入口、混凝池、排气管、阀门Ⅱ、检测器、滤网Ⅱ、排水管和支架Ⅱ，不仅能够将生活污水多级化处理，而且在沉淀池下设有运输带，可以将沉淀后的淤泥运送出装置外。
电机与滚轮均设置在支架Ⅰ上，电机与滚轮配合，运输带设置在滚轮上，沉淀池设置在运输带上端，过渡池设置在沉淀池上端，并且沉淀池与过渡池是一个整体，支架Ⅰ设置在沉淀池外壳上，进水口设置在沉淀池外壳上，沉淀池外壳上设有孔，闸门通过铰链连接在沉淀池外壳的孔上，运输带与沉淀池外壳和闸门连接处均设有密封条，闸门上设有凸柱，与沉淀池上的凹槽配合，并且闸门只能通过铰链在沉淀池内部和外壳间开启或者关闭，水管一端设置在沉淀池内，水管的另一端设置在过渡池内，并且水管与水泵相连，水泵设置在水泵支架上，水泵支架设置在过渡池内壁上，过渡池与混凝池通过水管连接，阀门Ⅰ设置在水管上，滤网Ⅰ与细沙层均设置在水管内，支架Ⅱ设置在混凝池下端，混凝剂入口设置在混凝池上端，检测器通过水管连接混凝池下端，阀门Ⅱ水管上，排气管设置在混凝池上，并且排气管上设有球形槽，排水管设置在混凝池上，滤网Ⅱ设置在混凝池与排水管连接处。
作为本技术方案的进一步优化，本实用新型一种小型多级生活污水处理装置所述的密封条和水管均有多个。
作为本技术方案的进一步优化，本实用新型一种小型多级生活污水处理装置所述的滤网Ⅰ、支架Ⅰ、支架Ⅱ与水泵支架均设有2个。
作为本技术方案的进一步优化，本实用新型一种小型多级生活污水处理装置所述的运输带与沉淀池外壳相接触的表面光滑，运输带上表面与沉淀池外壳可相对滑动。
本实用新型一种小型多级生活污水处理装置的有益效果为：
本实用新型一种小型多级生活污水处理装置，不仅能够将生活污水多级化处理，而且在沉淀池下设有运输带，可以将沉淀后的淤泥运送出装置外。
