申请日2016.09.07
公开(公告)日2017.04.26
IPC分类号C02F11/00; F23G7/06
摘要
本实用新型公开了本实用新型公开了一种工业污泥处理装置，其包括污泥处理仓、设置在污泥处理仓中的污泥挤压装置、设置在污泥处理仓左端的左搅拌进料装置和右搅拌进料装置、设置在污泥处理仓左侧的左污气处理装置和右污气处理装置、设置在污泥处理仓正下方的污水收集装置;所述污泥处理仓下方设置有左污泥出口管和右污泥出口管;有益效果：本实用新型克服了现有技术的不足，设计巧妙、结构合理、通过左污气处理装置和右污气处理装置对污泥中的污气进行处理、提高了污泥处理的有效性，而且污泥还可以二次利用，节能减排，废物再次利用，提高了实用性。

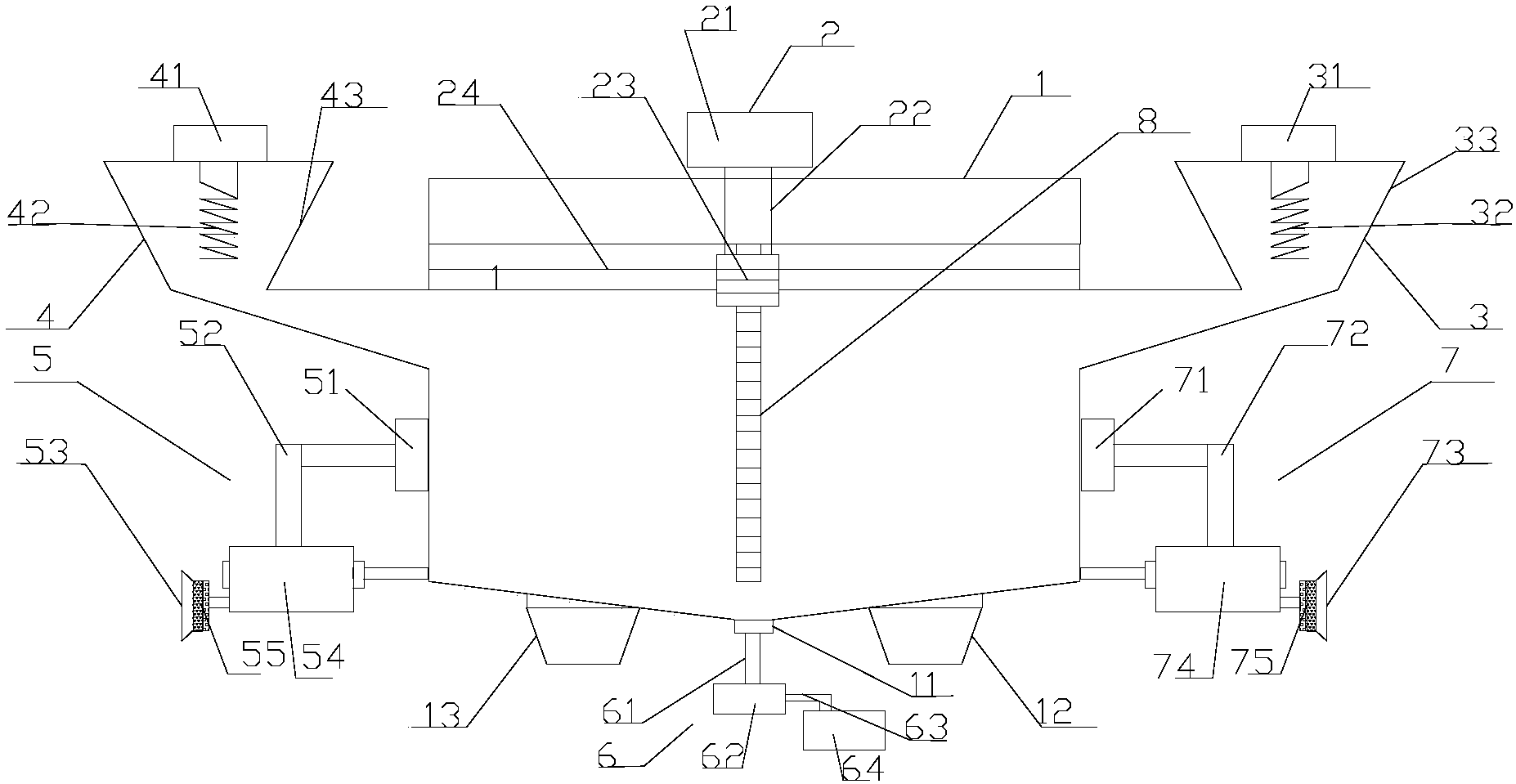

摘要附图
权利要求书
1.一种工业污泥处理装置，其特征在于：其包括污泥处理仓、设置在污泥处理仓中的污泥挤压装置、设置在污泥处理仓左端的左搅拌进料装置和右搅拌进料装置、设置在污泥处理仓左侧的左污气处理装置和右污气处理装置、设置在污泥处理仓正下方的污水收集装置;所述污泥处理仓下方设置有左污泥出口管和右污泥出口管;所述污泥挤压装置包括设置在污泥处理仓内部中间的齿条、设置在齿条上的刮泥刀、设置在刮泥刀上的连接杆、设置在连接杆的上下汽缸;所述刮泥刀与齿条的配合处设置有齿轮。
2.根据权利要求1所述的工业污泥处理装置，其特征在于，所述齿轮套接在刮泥刀中间位置。
3.根据权利要求1所述的工业污泥处理装置，其特征在于，所述左搅拌进料装置包括左进料斗、设置在左进料斗中的左螺旋式搅拌棒、与左螺旋式搅拌棒同轴连接的左电机;所述右搅拌进料装置包括右进料斗、设置在右进料斗中的右螺旋式搅拌棒、与右螺旋式搅拌棒同轴连接的右电机。
4.根据权利要求1所述的工业污泥处理装置，其特征在于，所述污水装置包括与出污水口连接的进污水管、与出污水管连接的水泵、与水泵连接的出污水管、与出污水管连接的污水蓄水池。
5.根据权利要求1所述的工业污泥处理装置，其特征在于，所述左污气处理装置包括设置在污泥处理仓左侧的左吸风机、与左吸风机连接的左出污气管、与左出污气管连接的左污气燃烧罐、与左污气燃烧罐连接的左燃烧气过滤器、与左燃烧气过滤器连接的左开放性排气口;所述右污气处理装置包括设置在污泥处理仓右侧的右吸风机、与右吸风机连接的右出污气管、与右出污气管连接的右污气燃烧罐、与右污气燃烧罐连接的右燃烧气过滤器、与右燃烧气过滤器连接的右开放性排气口。
说明书
一种工业污泥处理装置
技术领域
本实用新型污泥处理技术领域，主要涉及一种工业污泥处理装置。
背景技术.
目前，越来越多的工厂的新建，特别是排放物质有污染的印染企业的增加，其排放出来的废水进入水塘里面就立即跟河水里面的污泥进行混合反应，使污泥也被污染，导致整个水塘被污水污染;在水塘的污水治理的同时，需要将在水底的污泥也进行处理。
实用新型内容
为解决上述技术问题，本实用新型公开了一种工业污泥处理装置，其包括污泥处理仓、设置在污泥处理仓中的污泥挤压装置、设置在污泥处理仓左端的左搅拌进料装置和右搅拌进料装置、设置在污泥处理仓左侧的左污气处理装置和右污气处理装置、设置在污泥处理仓正下方的污水收集装置;所述污泥处理仓下方设置有左污泥出口管和右污泥出口管;所述污泥挤压装置包括设置在污泥处理仓内部中间的齿条、设置在齿条上的刮泥刀、设置在刮泥刀上的连接杆、设置在连接杆的上下汽缸;所述刮泥刀与齿条的配合处设置有齿轮。
优选的，所述齿轮套接在刮泥刀中间位置。
优选的，所述左搅拌进料装置包括左进料斗、设置在左进料斗中的左螺旋式搅拌棒、与左螺旋式搅拌棒同轴连接的左电机;所述右搅拌进料装置包括右进料斗、设置在右进料斗中的右螺旋式搅拌棒、与右螺旋式搅拌棒同轴连接的右电机。
优选的，所述污水装置包括与出污水口连接的进污水管、与出污水管连接的水泵、与水泵连接的出污水管、与出污水管连接的污水蓄水池。
优选的，所述左污气处理装置包括设置在污泥处理仓左侧的左吸风机、与左吸风机连接的左出污气管、与左出污气管连接的左污气燃烧罐、与左污气燃烧罐连接的左燃烧气过滤器、与左燃烧气过滤器连接的左开放性排气口;所述右污气处理装置包括设置在污泥处理仓右侧的右吸风机、与右吸风机连接的右出污气管、与右出污气管连接的右污气燃烧罐、与右污气燃烧罐连接的右燃烧气过滤器、与右燃烧气过滤器连接的右开放性排气口。
有益效果：本实用新型克服了现有技术的不足，设计巧妙、结构合理、通过左污气处理装置和右污气处理装置对污泥中的污气进行处理、提高了污泥处理的有效性，而且污泥还可以二次利用，节能减排，废物再次利用，提高了实用性。
