申请日2016.08.31
公开(公告)日2017.03.22
IPC分类号C02F9/08
摘要
本实用新型涉及一种焦化废水脱盐回用系统，包括通过管道依次连接的气浮装置、高级氧化装置、高级氧化产水池、超滤装置、反渗透装置及反渗透产水池;所述气浮装置与高级氧化装置之间的管道上设增压泵一，超滤装置与反渗透装置之间的管道上设增压泵二，反渗透装置和高级氧化装置内分别设加药机构。本实用新型采用气浮技术对A/O出水进行预处理，去除悬浮物，然后通过化学高级氧化使废水中COD小于30mg/L，再经超滤装置后送往反渗透系统，保证了反渗透膜的长期安全稳定运行;产品水可做为工业新水回用。

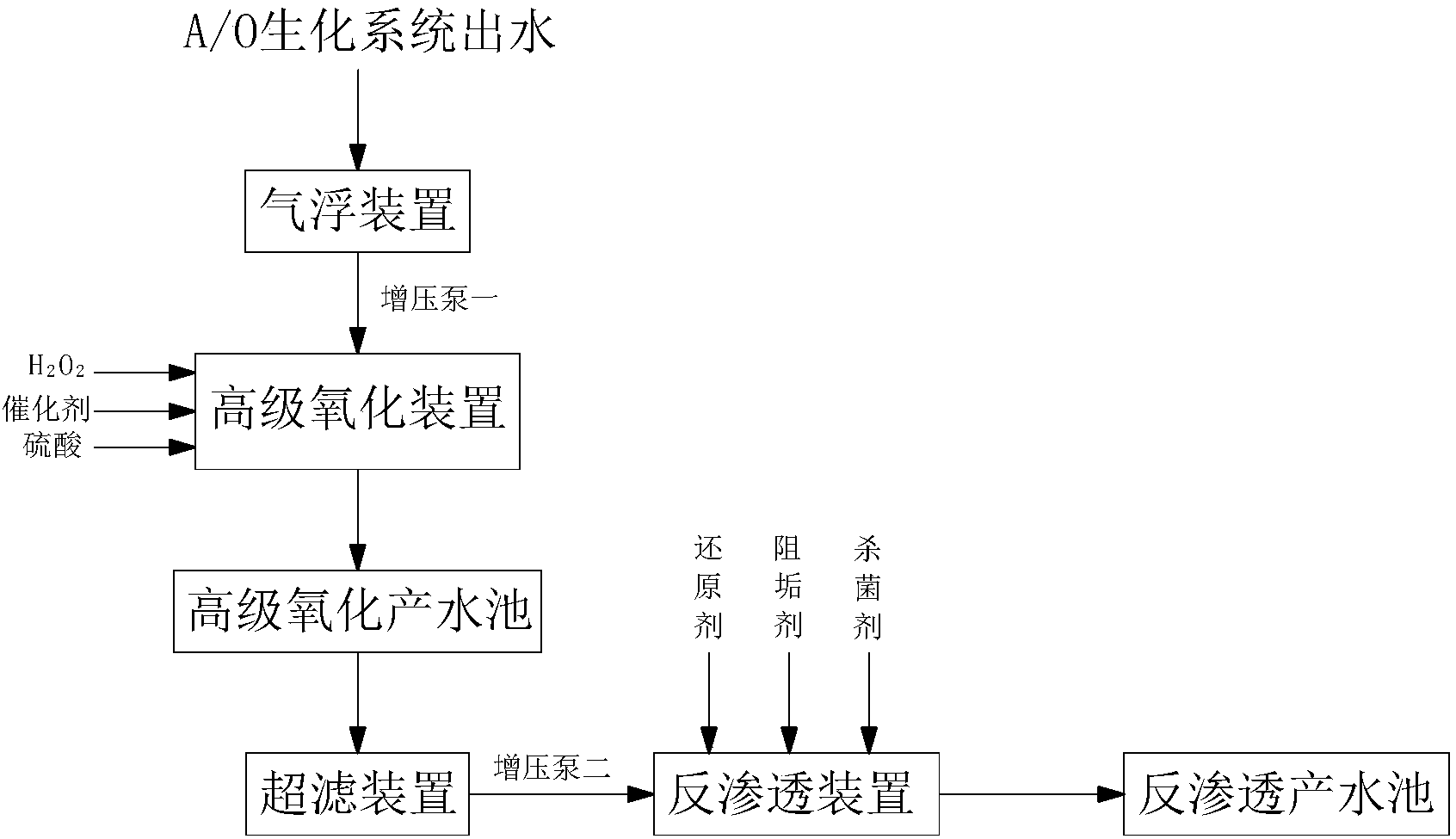

摘要附图
权利要求书
1.一种焦化废水脱盐回用系统，其特征在于，包括通过管道依次连接的气浮装置、高级氧化装置、高级氧化产水池、超滤装置、反渗透装置及反渗透产水池;所述气浮装置与高级氧化装置之间的管道上设增压泵一，超滤装置与反渗透装置之间的管道上设增压泵二，反渗透装置和高级氧化装置内分别设加药机构。
2.根据权利要求1所述的一种焦化废水脱盐回用系统，其特征在于，所述高级氧化装置为化学高级氧化装置，其中设有超声波催化单元和紫外线催化单元。
3.根据权利要求2所述的一种焦化废水脱盐回用系统，其特征在于，所述化学高级装置内的加药机构包括过氧化氢加药单元、催化剂加药单元和硫酸加药单元。
4.根据权利要求1所述的一种焦化废水脱盐回用系统，其特征在于，所述反渗透装置内的加药机构包括还原剂加药单元、阻垢剂加药单元和杀菌剂加药单元。
说明书
一种焦化废水脱盐回用系统
技术领域
本实用新型涉及焦化废水处理技术领域，尤其涉及一种适用于对经A/O生化处理后的焦化废水进行深度处理的焦化废水脱盐回用系统。
背景技术
目前，国内多数焦化企业的生产废水采用A/O生化处理后，再用物化法处理的方法，处理后的水质指标超标现象严重，且水质波动大，造成了企业生产运行管理的困难和环保压力。
焦化废水经生化处理后再采用适当的技术进行深度处理，不仅可解决传统处理工艺带来的上述问题，最重要的是可以实现焦化废水的资源化利用。随着国家对发展循环经济的要求日益严格，污染物排放总量将成为企业持续发展的制约因素，对于钢铁企业的焦化厂而言，实现废水资源化利用势在必行。
目前焦化废水采用A/O生化工艺处理后，出水色度、COD值高，如直接脱盐回用，反渗透膜极易污堵，不能保证系统的长期安全稳定运行。
发明内容
本实用新型提供了一种焦化废水脱盐回用系统，采用气浮技术对A/O出水进行预处理，去除悬浮物，然后通过化学高级氧化使废水中COD小于30mg/L，再经超滤装置后送往反渗透系统，保证了反渗透膜的长期安全稳定运行;产品水可做为工业新水回用。
为了达到上述目的，本实用新型采用以下技术方案实现：
一种焦化废水脱盐回用系统，包括通过管道依次连接的气浮装置、高级氧化装置、高级氧化产水池、超滤装置、反渗透装置及反渗透产水池;所述气浮装置与高级氧化装置之间的管道上设增压泵一，超滤装置与反渗透装置之间的管道上设增压泵二，反渗透装置和高级氧化装置内分别设加药机构。
所述高级氧化装置为化学高级氧化装置，其中设有超声波催化单元和紫外线催化单元。
所述化学高级装置内的加药机构包括过氧化氢加药单元、催化剂加药单元和硫酸加药单元。
所述反渗透装置内的加药机构包括还原剂加药单元、阻垢剂加药单元和杀菌剂加药单元。
与现有技术相比，本实用新型的有益效果是：
适用于焦化废水脱盐回用;采用气浮技术对A/O出水进行预处理，去除悬浮物，然后通过化学高级氧化使废水中COD小于30mg/L，再经超滤装置后送往反渗透系统，保证了反渗透膜的长期安全稳定运行;产品水可做为工业新水回用。
