申请日2016.08.31
公开(公告)日2017.03.15
IPC分类号C02F9/14; H02J7/35; C02F101/30
摘要
本实用新型涉及一种能源利用型工业有机废水脱色系统，属于工业有机废水处理领域，包括厌氧脱色装置和微电解脱色装置，厌氧脱色装置和微电解脱色装置通过导水管连接，厌氧脱色装置通过导气管与沼气纯化装置连接，纯化后的沼气通过管道进入储气罐储存;储气罐中储存的沼气部分用于外部供气，剩余部分进入燃气发电机发电，产生的电量经导电线进入蓄电装置储存，蓄电装置还与太阳能电池板连接，蓄电装置储蓄的电量部分用于微电解脱色装置的供电，剩余部分用于外部供电。本实用新型采用两级脱色装置，脱色效果好;本实用新型能利用自身系统产生的沼气和太阳能发电，还能输送沼气和电能供外部使用。具有节省成本、能源利用率高、脱色效果好等特点。
摘要附图
权利要求书

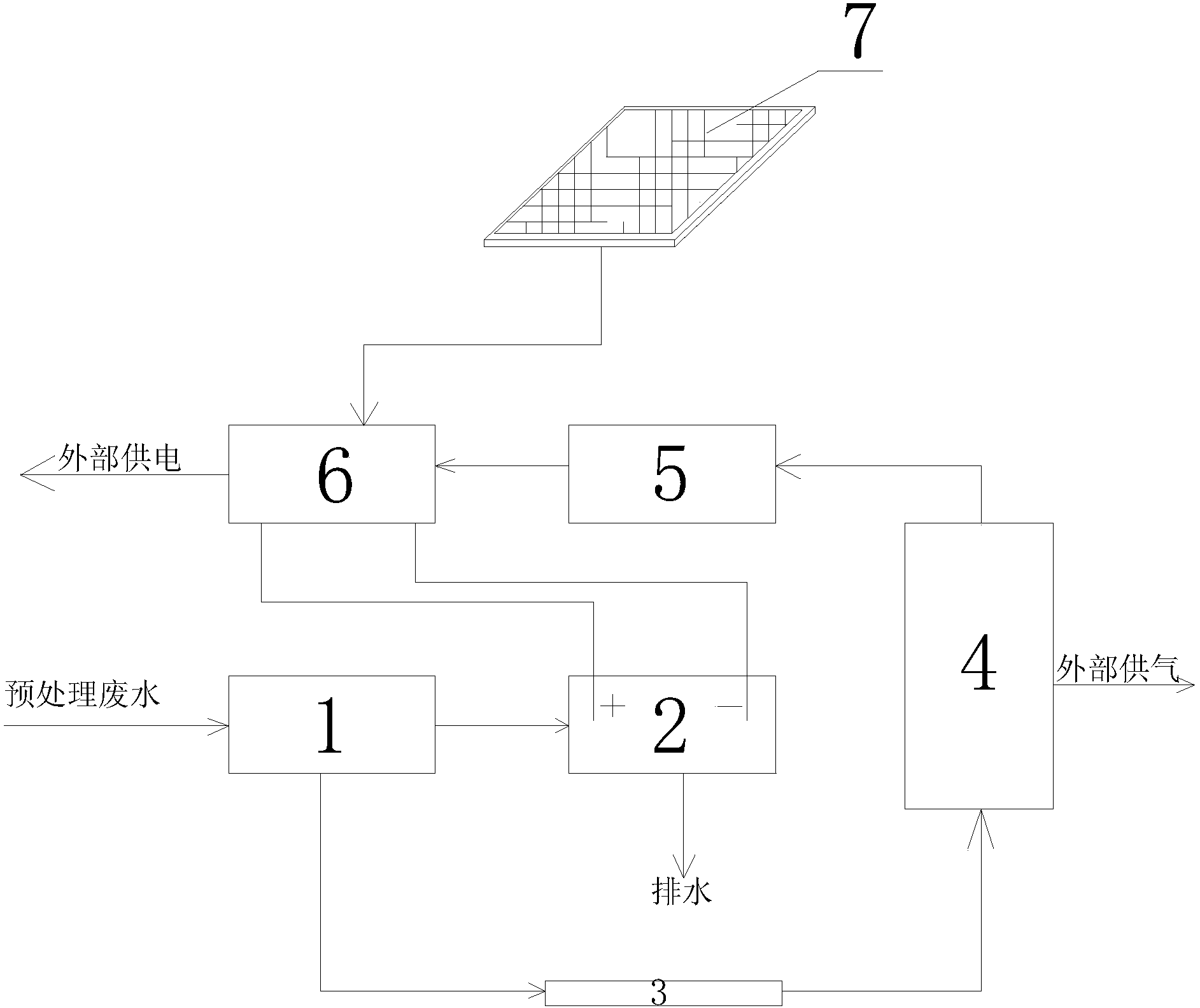

1.一种能源利用型工业有机废水脱色系统，包括厌氧脱色装置(1)和微电解脱色装置(2)，厌氧脱色装置(1)和微电解脱色装置(2)通过导水管连接，其特征在于：厌氧脱色装置(1)通过导气管与沼气纯化装置(3)连接，经沼气纯化装置(3)纯化后的沼气通过管道进入储气罐(4)储存;储气罐(4)中储存的沼气部分用于外部供气，剩余部分进入燃气发电机(5)发电，燃气发电机(5)产生的电量经导电线进入蓄电装置(6)储存，蓄电装置(6)还与太阳能电池板(7)连接，蓄电装置(6)储蓄的电量部分用于微电解脱色装置(2)的供电，剩余部分用于外部供电。
2.根据权利要求1所述的能源利用型工业有机废水脱色系统，其特征在于：蓄电装置(6)设两个独立蓄电池组，两个独立蓄电池组为与太阳能电池板(7)连接的太阳能电池组和与燃气发电机(5)连接的燃气电池组。
3.根据权利要求2所述的能源利用型工业有机废水脱色系统，其特征在于：两个独立蓄电池组均能向微电解脱色装置(2)供电，也均能向外部供电。
4.根据权利要求1所述的能源利用型工业有机废水脱色系统，其特征在于：微电解脱色装置(2)设电解槽，电解槽内设与蓄电装置(6)连接的阴极板和阳极板。
5.根据权利要求1所述的能源利用型工业有机废水脱色系统，其特征在于：沼气纯化装置(3)内设有吸附材料，吸附材料为活性炭和沸石。
6.根据权利要求1所述的能源利用型工业有机废水脱色系统，其特征在于：进入厌氧脱色装置(1)的废水为预处理后的工业有机废水。
7.根据权利要求1所述的能源利用型工业有机废水脱色系统，其特征在于：厌氧脱色装置(1)内的厌氧微生物为高效脱色菌。
说明书
能源利用型工业有机废水脱色系统
技术领域
本实用新型属于工业有机废水处理领域，具体涉及一种能源利用型工业有机废水脱色系统。
背景技术
随着我国经济的飞速发展，暴露出的环境污染问题日益突出，尤其有机化工行业污水的排放对环境污染最为严重，污水处理也面临的严峻的考验，目前我国对有机化工污水排放的处理技术也日渐成熟，可在一些轻工业企业污水色度的处理一直是较大难题，例如一些印染厂、染化料厂、皮革厂等，这些企业废水有机物浓度高，色度大，现有技术中往往采用加入吸附剂或脱色剂来进行脱色，成本高而且处理效果不甚理想。微生物脱色技术是近年来比较热门的技术，徐向阳等在《高效脱色菌的特性及其在染化废水厌氧处理中的生物强化作用》(中国沼气，2001，19(2)：3-7)介绍了高效脱色菌在废水脱色中的应用，具有脱色效率高等特点，在厌氧微生物处理废水时能产生可燃性的沼气，如果能实现对这些沼气的收集利用可提高能源利用率。微电解法脱色技术是利用电极反应产生的新生态[H]与废水中的有机污染物发生反应，能破坏有色废水中发色物质结构，达到脱色的目的，脱色效果好。
太阳能是一种清洁能源，利用太阳能电池板发电目前已经被广泛应用于各个领域中，污水电解脱色中需要较多的电能，如果能把太阳能发电技术应用于废水处理中，可节省大量能源，具有十分重要的意义。
实用新型内容
本实用新型目的在于提供一种能源利用型工业有机废水脱色系统，具有节省成本、能源利用率高、脱色效果好等特点。
本实用新型所述的能源利用型工业有机废水脱色系统，包括厌氧脱色装置和微电解脱色装置，厌氧脱色装置和微电解脱色装置通过导水管连接，厌氧脱色装置通过导气管与沼气纯化装置连接，经沼气纯化装置纯化后的沼气通过管道进入储气罐储存;储气罐中储存的沼气部分用于外部供气，剩余部分进入燃气发电机发电，燃气发电机产生的电量经导电线进入蓄电装置储存，蓄电装置还与太阳能电池板连接，蓄电装置储蓄的电量部分用于微电解脱色装置的供电，剩余部分用于外部供电。
蓄电装置设两个独立蓄电池组，两个独立蓄电池组为与太阳能电池板连接的太阳能电池组和与燃气发电机连接的燃气电池组。
两个独立蓄电池组均能向微电解脱色装置供电，也均能向外部供电。
微电解脱色装置设电解槽，电解槽内设与蓄电装置连接的阴极板和阳极板。
沼气纯化装置内设有吸附材料，吸附材料为活性炭和沸石。
进入厌氧脱色装置的废水为预处理后的工业有机废水。
厌氧脱色装置内的厌氧微生物为高效脱色菌。
本实用新型与现有技术相比，具有以下有益效果。
(1)本实用新型采用两级脱色装置，有机废水经厌氧脱色装置脱色后再进入微电解脱色装置脱色，排出的污水脱色效果好;
(2)本实用新型能有效利用厌氧脱色装置产生的沼气，不仅能利用沼气发电提供给微电解脱色装置，还能输送沼气供外部使用;
(3)本实用新型能把太阳能转化成电能储蓄起来，能弥补沼气发电量的不足，电解反应时不需外部供电，节约成本。
综上，本实用新型具有节省成本、能源利用率高、脱色效果好等特点。
