申请日2016.08.31
公开(公告)日2017.03.15
IPC分类号C02F9/08
摘要
本实用新型公开了一种新型高硬度水处理设备，包括抽水泵，抽水泵的一侧设有第一过滤器，抽水泵的出水口通过导水管与第一过滤器的进水口连接，所述第一过滤器进水口的一侧设有过滤网，过滤网的一侧设有悬浮颗粒吸附板，所述第一过滤器的一侧设有第二过滤器,通过紫外线照射灯和活性碳吸附板可以将可以彻底杀灭水体中残留藻类微生物、各类病毒和其他微生物，同时使水质具备自净与消毒功能，该新型高硬度水处理设备结构简单，在运行过程中不使用任何化学药剂，实现零污染、零排放，对环境完全无害，使水体具有重新再生的生命体征并保持较高的活性，可以降低水中的硬度，使矿物质保持一定的含量。

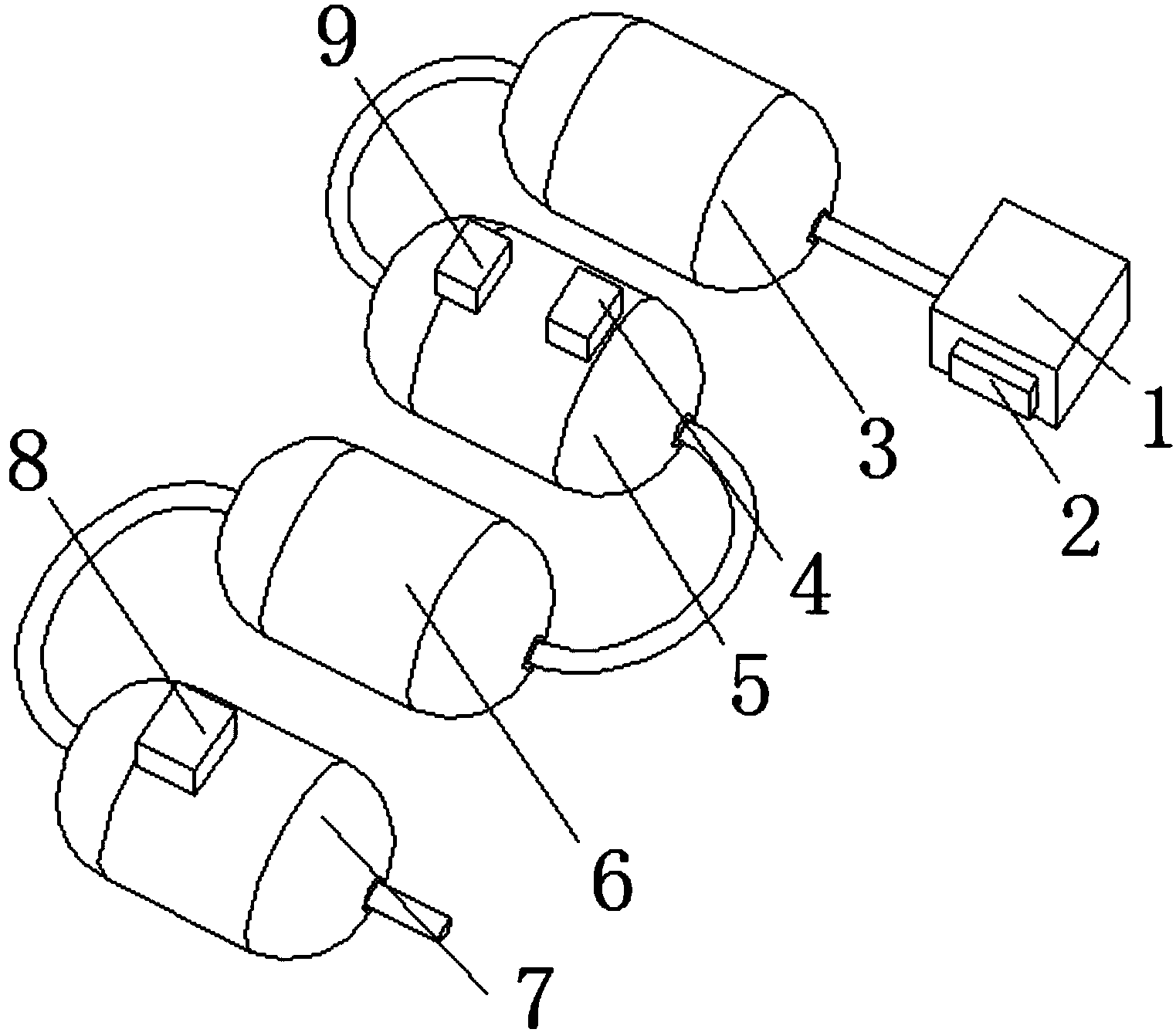

摘要附图
权利要求书
1.一种新型高硬度水处理设备，包括抽水泵，其特征在于：所述抽水泵的一侧设有第一过滤器，抽水泵的出水口通过导水管与第一过滤器的进水口连接，所述第一过滤器进水口的一侧设有过滤网，过滤网的一侧设有悬浮颗粒吸附板，所述第一过滤器的一侧设有第二过滤器，第一过滤器出水口通过导水管与第二过滤器的进水口连接，所述第二过滤器的进水口的一侧设有三块扰动磁板，且第二过滤器的外侧表面上设有扰动磁波发生器，扰动磁波发生器电连接扰动磁板，所述扰动磁板一测设有谱波频共振板，且扰动磁波发生器的一侧设有谱波频共振发生器，且谱波频共振板电连接谱波频共振发生器，所述第二过滤器的一侧设有第三过滤器，第三过滤器的进水口通过导水管与第二过滤器的出水口连接，且第三过滤器内设有矿石层，所述第三过滤器的一侧设有第四过滤器，第四过滤器的进水口通过导水管与第三过滤器的出水口连接，所述第四过滤器的进水口的一端设有紫外线照射灯，且第四过滤器外侧的表面设有紫外线灯控制器，紫外线灯控制器电连接紫外线照射灯，所述紫外线照射灯的一侧设有活性碳吸附板，所述抽水泵的一侧设有控制器，控制器电连接抽水泵、谱波频共振发生器、扰动磁波发生器和紫外线灯控制器。
2.根据权利要求1所述的一种新型高硬度水处理设备，其特征在于：所述第四过滤器的出水口连接有出水导管。
3.根据权利要求1所述的一种新型高硬度水处理设备，其特征在于：所述紫外线照射灯为螺旋结构，且紫外线照射灯通过支撑柱与第四过滤器内壁连接。
4.根据权利要求1所述的一种新型高硬度水处理设备，其特征在于：所述悬浮颗粒吸附板、谱波频共振板和扰动磁板上均匀设有通孔。
说明书
一种新型高硬度水处理设备
技术领域
本实用新型涉及硬水处理技术领域，具体为一种新型高硬度水处理设备。
背景技术
在生活和工业领域用水的越来越高，而现有的生活、工业用水一般是采用自来水、地下水、江河湖泊水等，其水质一般经过简单处理，水分子大、含有的杂质较多、水质得不到保障，高硬度的水硬垢胶结时，也常常会附着大量重金属离子，如果该容器用于盛装饮用水，会有重金属离子过多溶于饮水的风险;工业上，钙盐镁盐的沉淀会造成锅垢，妨碍热传导，严重时还会导致锅炉爆炸，进而对其处理，现有处理是增加消毒药剂的投放或使用紫外线或臭氧杀毒、灭菌,此种方法虽然能抑制住病毒和细菌的生长,同时也增加了消毒副产物,对人体极为不利，而且采用反渗透方法改变供水水厂和家庭的供水模式,虽然能使供水得到洁净,但对于水资源的浪费实在太大，还有使用再生系统盐液的制备及输送，要有足够的溶盐池,需沉淀、过滤、盐液泵、输送管及相应的防腐措施，供电设施的功率高，大多需要建造单独的软化水设备间，为此，我们提出一种新型高硬度水处理设备。
实用新型内容
本实用新型的目的在于提供一种新型高硬度水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型高硬度水处理设备，包括抽水泵，抽水泵的一侧设有第一过滤器，抽水泵的出水口通过导水管与第一过滤器的进水口连接，所述第一过滤器进水口的一侧设有过滤网，过滤网的一侧设有悬浮颗粒吸附板，所述第一过滤器的一侧设有第二过滤器，第一过滤器出水口通过导水管与第二过滤器的进水口连接，所述第二过滤器的进水口的一侧设有三块扰动磁板，且第二过滤器的外侧表面上设有扰动磁波发生器，扰动磁波发生器电连接扰动磁板，所述扰动磁板一测设有谱波频共振板，且扰动磁波发生器的一侧设有谱波频共振发生器，且谱波频共振板电连接谱波频共振发生器，所述第二过滤器的一侧设有第三过滤器，第三过滤器的进水口通过导水管与第二过滤器的出水口连接，且第三过滤器内设有矿石层，所述第三过滤器的一侧设有第四过滤器，第四过滤器的进水口通过导水管与第三过滤器的出水口连接，所述第四过滤器的进水口的一端设有紫外线照射灯，且第四过滤器外侧的表面设有紫外线灯控制器，紫外线灯控制器电连接紫外线照射灯，所述紫外线照射灯的一侧设有活性碳吸附板，所述抽水泵的一侧设有控制器，控制器电连接抽水泵、谱波频共振发生器、扰动磁波发生器和紫外线灯控制器。
优选的，所述第四过滤器的出水口连接有出水导管。
优选的，所述紫外线照射灯为螺旋结构，且紫外线照射灯通过支撑柱与第四过滤器内壁连接。
优选的，所述悬浮颗粒吸附板、谱波频共振板和扰动磁板上均匀设有通孔。
与现有技术相比，本实用新型的有益效果是：该新型高硬度水处理设备上设置了悬浮颗粒吸附板和过滤网，通过悬浮颗粒吸附板和过滤网能够有效地吸附水体中游离重金属及离子状态存在的其他物质和死亡微生物胶质体等，新型高硬度水处理设备上设置了扰动磁波发生器和谱波频共振发生器，通过扰动磁波发生器和谱波频共振发生器可将原水分子簇团解开，使簇团水形成单个水分子状态水，从而有助于分离杂质，使存在于水分子簇团内外的各种有机质和无机物以粒子或离子游离形式存在，大部分藻类微生物和菌群死亡，该新型高硬度水处理设备上设置了矿石层，通过矿石层使水中的矿化物质析出，新型高硬度水处理设备上设置了紫外线照射灯和活性碳吸附板，通过紫外线照射灯和活性碳吸附板可以将可以彻底杀灭水体中残留藻类微生物、各类病毒和其他微生物，同时使水质具备自净与消毒功能，该新型高硬度水处理设备结构简单，在运行过程中不使用任何化学药剂，实现零污染、零排放，对环境完全无害，使水体具有重新再生的生命体征并保持较高的活性，可以降低水中的硬度，使矿物质保持一定的含量。
