申请日2016.08.31
公开(公告)日2017.03.08
IPC分类号C02F3/28
摘要
本实用新型公开了一种污水处理厌氧反应池一种污水处理厌氧反应池，其特征在于，包括反应池本体，反应池本体上部设置进水口，下部设置出水口，反应池本体的中部设有框体，所述的框体包括上框架、下框架和设置于上、下框架之间的多根成排成列布置的竖直支架，所述的支架轴向等间距设置有块状的丝瓜络，该丝瓜络的体积为0.5-2cm×0.5-2cm×0.5-2cm。采用天然的丝瓜络作为填料层，使反硝化细菌附着于丝瓜络上，加速了厌氧发酵过程，提高脱氮效率。

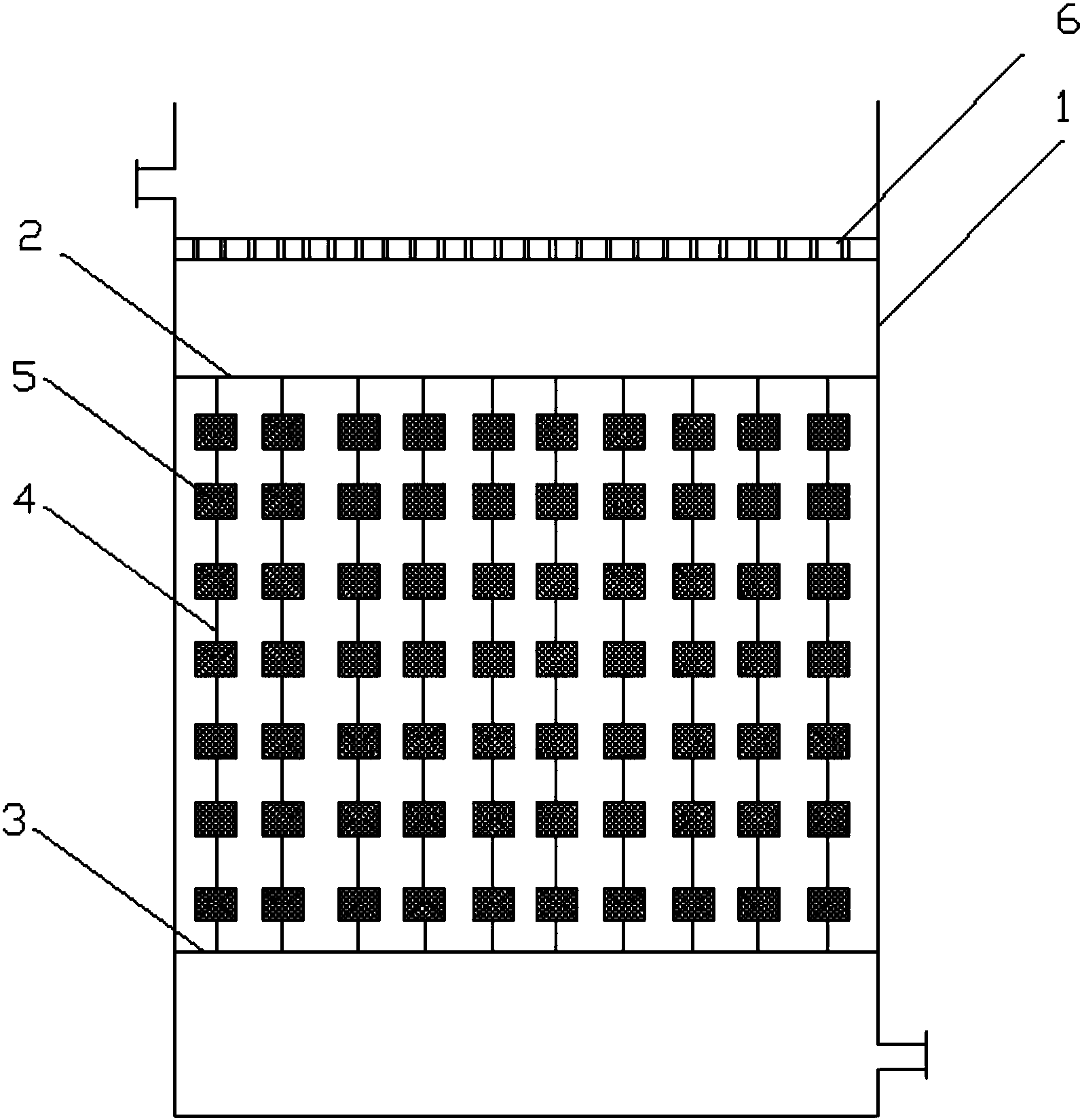

摘要附图
权利要求书
1.一种污水处理厌氧反应池，其特征在于，包括反应池本体，反应池本体上部设置进水口，下部设置出水口，反应池本体的中部设有框体，所述的框体包括上框架、下框架和设置于上、下框架之间的多根成排成列布置的竖直支架，所述的支架轴向等间距设置有块状的丝瓜络，该丝瓜络的体积为0.5-2cm×0.5-2cm×0.5-2cm。
2.根据权利要求1所述的一种污水处理厌氧反应池，其特征在于，所述的反应池本体上部设置有布水板，该布水板位于框体的上方。
3.根据权利要求1所述的一种污水处理厌氧反应池，其特征在于，所述的竖直支架为紧绷绳支架或钢支架。
4.根据权利要求1所述的一种污水处理厌氧反应池，其特征在于，每排和每列竖直支架间的距离均相等。
说明书
一种污水处理厌氧反应池
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水处理厌氧反应池。
背景技术
目前厌氧滤池一般在反应器内填充各种类型的固体填料，如卵石、炉渣、磁环、塑料来处理有机废水，污水在流动过能与填料表层悬浮的微生物接触，因为微生物附着在天了事，不随水体溢出而流失，能够达到延长污泥龄的作用。
但是这些填料的价格昂贵，而且微生物只能在填料表层进行附着。
实用新型内容
本实用新型提供了一种污水处理厌氧反应池，采用天然的丝瓜络作为填料层，使反硝化细菌附着于丝瓜络上，加速了厌氧发酵过程，提高脱氮效率。
为了解决上述问题，本发明所采用的技术方案是这样的，一种污水处理厌氧反应池，包括反应池本体，反应池本体上部设置进水口，下部设置出水口，反应池本体的中部设有框体，所述的框体包括上框架、下框架和设置于上、下框架之间的多根成排成列布置的竖直支架，所述的支架轴向等间距设置有块状的丝瓜络，该丝瓜络的体积为0.5-2cm×0.5-2cm×0.5-2cm。
为了使进水能够均匀经过填料层，避免对填料层的局部冲击， 优选地，所述的反应池本体上部设置有多孔的布水板，该布水板位于框体的上方。
优选地，所述的竖直支架为紧绷绳支架或钢支架。
优选地，每排和每列竖直支架间的距离均相等。
有益效果：由于丝瓜络为重叠式网络体，表面粗糙多孔，比表面积大，利用其作为填料层，来附着好氧反硝化细菌，加速了厌氧发酵过程，提高脱氮效率;另外，丝瓜络属于天然植物纤维，来源广泛，价格低廉。
