申请日2016.08.31
公开(公告)日2017.03.08
IPC分类号C02F9/10; C01D3/04; C01D5/00; C02F103/36
摘要
本实用新型涉及化工设备应用领域，具体涉及一种生产3,3’‑二氯‑4,4’‑二氨基二苯基甲烷工艺废水处理装置，包括蒸馏釜、酸析釜和中和釜，蒸馏釜的气相出口依次与冷凝器和接受槽相连通，蒸馏釜的底部出口连通酸析釜;酸析釜通过酸液管道连通酸液槽，酸析釜的出口连通过滤机;过滤机的出口连通中和釜，中和斧通过碱液管道连通碱液槽，中和斧通过物料输送管道连通三效蒸发器系统。利用该废水处理装置，可实现废水零排放，同时消除MOCA以及少量有色高聚物，得到高品质工业盐。

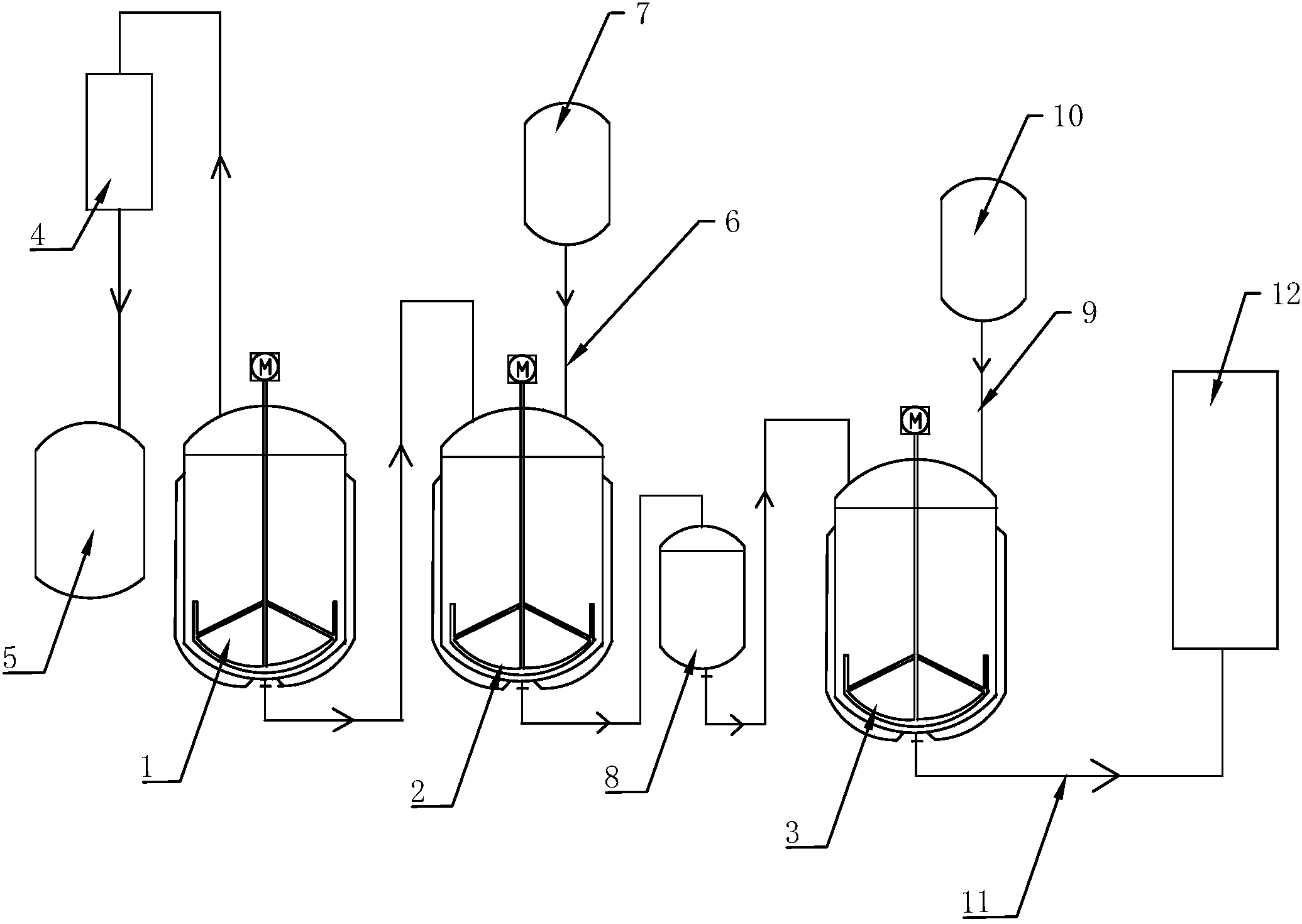

摘要附图
权利要求书
1.一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置,其特征在于：所述废水处理装置包括蒸馏釜、酸析釜和中和釜，所述蒸馏釜的气相出口依次与冷凝器和接受槽相连通，所述蒸馏釜的底部出口连通所述酸析釜;所述酸析釜通过酸液管道连通酸液槽，所述酸析釜的出口连通过滤机;所述过滤机的出口连通中和釜，所述中和釜通过碱液管道连通碱液槽，所述中和釜通过物料输送管道连通三效蒸发器系统。
2.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述蒸馏釜、酸析釜和中和釜均为设有夹套和搅拌装置的搪瓷反应釜，其中所述酸析釜和中和釜配置在线pH计检测系统。
3.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述冷凝器为不锈钢列管式冷凝器。
4.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述接受槽为不锈钢接受槽。
5.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述酸液槽为搪瓷酸液槽、玻璃钢酸液槽或聚丙烯酸液槽。
6.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述碱液槽为不锈钢碱液槽或聚丙烯碱液槽。
7.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述过滤机为耐酸碱过滤机。
8.根据权利要求1所述的一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，其特征在于:所述三效蒸发器系统包括蒸发器、结晶器和分离器。
说明书
一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置
技术领域
本实用新型涉及化工设备应用领域，具体涉及一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置。
背景技术
3,3’-二氯-4,4’-二氨基二苯基甲烷(MOCA)工业生产是邻氯苯胺与一定浓度酸(盐酸或者硫酸)先成盐，然后与甲醛水溶液进行缩合反应，反应结束后生成MOCA的盐酸盐或者硫酸盐，再用液碱进行中和处理，生成有机层MOCA和盐水层(氯化钠或者硫酸钠水溶液)，然后静置分层，分出MOCA和含盐废水水。
由于生产MOCA酸用量很大，造成大量中和废水，其废水盐度很高，一般在10～15%左右，并且含有一定量的有机物，主要是原料邻氯苯胺、MOCA以及少量有色高聚物。以往生产MOCA的中和废水主要采用稀释盐度(一般稀释至1%以下)后进行生物法处理，由于其产生废水量大、盐度高，需要大量水进行稀释，给传统生物法处理废水带来很大问题;采用序批间歇式活性污泥法(SBR)处理，也存在盐度过高，不易沉降等不足;三效蒸发器脱盐法虽然可以处理MOCA废水，但处理的盐含有有机物、并且盐的外观较差，不能作为工业用盐直接使用，造成大量废固产生。
实用新型内容
本实用新型所要解决的技术问题是：针对现有技术存在的不足，提供一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置，利用该废水处理装置可降低原料浪费，实现废水零排放，同时消除MOCA以及少量有色高聚物，得到高品质工业盐。
为解决上述技术问题，本实用新型的技术方案是：
一种生产3,3’-二氯-4,4’-二氨基二苯基甲烷工艺废水处理装置,所述废水处理装置包括蒸馏釜、酸析釜和中和釜，所述蒸馏釜的气相出口依次与冷凝器和接受槽相连通，所述蒸馏釜的底部出口连通所述酸析釜;所述酸析釜通过酸液管道连通酸液槽，所述酸析釜的出口连通过滤机;所述过滤机的出口连通中和釜，所述中和釜通过碱液管道连通碱液槽，所述中和釜通过物料输送管道连通三效蒸发器系统。
作为一种改进的技术方案，所述蒸馏釜、酸析釜和中和釜均为设有夹套和搅拌装置的搪瓷反应釜，其中所述酸析釜和中和釜配置在线PH计检测系统。
作为一种改进的技术方案，所述冷凝器为不锈钢列管式冷凝器。
作为一种改进的技术方案，所述接受槽为不锈钢接受槽。
作为一种改进的技术方案，所述酸液槽为搪瓷酸液槽、玻璃钢酸液槽或聚丙烯酸液槽。
作为一种改进的技术方案，所述碱液槽为不锈钢碱液槽或聚丙烯碱液槽。
作为一种改进的技术方案，所述过滤机为耐酸碱过滤机。
作为一种改进的技术方案，所述三效蒸发器系统包括蒸发器、结晶器和分离器。
采用了上述技术方案后，本实用新型的有益效果是：
由于废水处理装置包括蒸馏釜、酸析釜和中和釜，蒸馏釜的气相出口依次与冷凝器和接受槽相连通，蒸馏釜的底部出口连通酸析釜;酸析釜通过酸液管道连通酸液槽，酸析釜的出口连通过滤机;过滤机的出口连通中和釜，中和釜通过碱液管道连通碱液槽，中和釜通过物料输送管道连通三效蒸发器系统。通过蒸馏釜蒸馏，冷凝器冷凝可回收废水中的原料邻氯苯胺;然后经过酸析釜酸液调节、活性炭吸附、过滤机过滤，可消除废水中的MOCA以及有色高聚物，生产出高品质的副产品工业氯化钠或者硫酸钠,同时工艺废水实现了零排放。
