申请日2016.08.31
公开(公告)日2017.03.08
IPC分类号G01N1/10
摘要
本实用新型公开一种含油废水采样装置，包括隔离构件、探杆和采样桶，所述隔离构件包括套管、提吊结构、筒体、顶盖和锥形底盖，所述锥形底盖包括大于或等于3个弧形三角板;所述套管的下端与所述顶盖的上板面固定密封连接，所述顶盖的上板面与所述筒体的上端固定密封连接，所述筒体的下端与所述锥形底盖的开口端铰接，所述提吊结构的下端穿过所述套管与所述弧形三角板内板面铰接;所述探杆的下端穿过所述套管与所述采样桶的上端固定连接，所述采样桶设在所述筒体内。本实用新型可以在对含油废水深层水体进行采样时避开油膜，不仅可以有效降低含油废水表层油膜对含油废水深层水体含油量测定结果的影响，还可以对不同深度的含油废水进行采样。

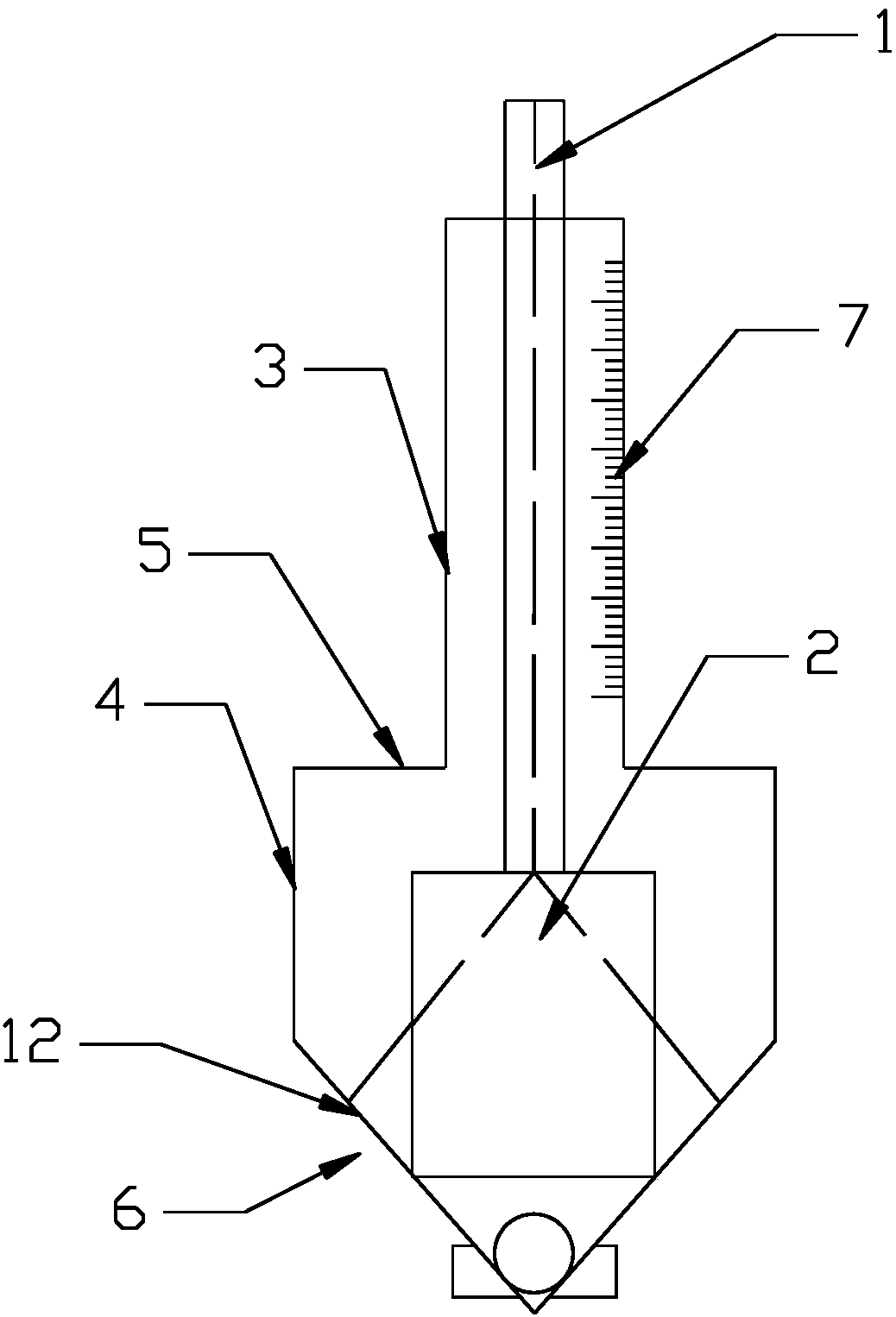

摘要附图
权利要求书
1.含油废水采样装置，其特征在于，包括隔离构件、探杆(1)和采样桶(2)，所述隔离构件包括套管(3)、提吊结构、筒体(4)、顶盖(5)和锥形底盖(6)，所述锥形底盖(6)包括大于或等于3个弧形三角板(12);所述套管(3)的下端与所述顶盖(5)的上板面固定密封连接，所述顶盖(5)的上板面与所述筒体(4)的上端固定密封连接，所述筒体(4)的下端与所述锥形底盖(6)的开口端铰接，所述提吊结构的下端穿过所述套管(3)与所述弧形三角板(12)内板面铰接;所述探杆(1)的下端穿过所述套管(3)与所述采样桶(2)的上端固定连接，所述采样桶(2)设在所述筒体(4)内。
2.根据权利要求1所述的含油废水采样装置，其特征在于，所述套管(3)上设有刻度尺(7)。
3.根据权利要求2所述的含油废水采样装置，其特征在于，所述提吊机构包括主绳(8)和副绳(9)，所述主绳(8)的下端穿过所述套管(3)与所述副绳(9)的上端固定连接，所述副绳(9)的下端与所述弧形三角板(12)远离所述筒体(4)的一端固定连接。
4.根据权利要求3所述的含油废水采样装置，其特征在于，所述弧形三角板(12)的外板面的下端上设有配重块(10)。
5.根据权利要求1～4任一所述的含油废水采样装置，其特征在于，邻近所述锥形底盖(6)闭合端的任意一个所述弧形三角板(12)的内板面上设有密封件(11);在所述锥形底盖(6)的闭合端处于闭合状态时，所述密封件(11)分别与所述锥形底盖(6)中的所述弧形三角板(12)的内板面密封连接。
6.根据权利要求5所述的含油废水采样装置，其特征在于，所述密封件(11)为耐油橡胶球。
说明书
含油废水采样装置
技术领域
本实用新型涉及环境监测领域，更具体地，涉及一种多含油废水采样装置。
背景技术
含油废水中所含的油类物质，包括天然石油、石油产品、焦油及其分馏物，以及食用动植物油和脂肪类。从对水体的污染来说，主要是石油和焦油。由于不同工业部门排出的废水中含油浓度差异很大，如炼油过程中产生废水，含油量约为150-1000mg/L，焦化废水中焦油含量约为500-800mg/L，煤气发生站排出废水中的焦油含量可达2000-3000mg/L。含油废水如果不加以回收处理，会造成浪费;排入河流、湖泊或海湾,会污染水体,影响水生生物生存;用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。但有部分企业由于不愿意承担污水处理费用，通常会将含油废水直接排放，而有些企业处理后的含油废水可能由于处理工艺问题导致处理效果不好，因此需要对含油废水进行采样处理，而含油废水表层的油膜会对含油废水深层水体的含油量检测造成一定的影响，而现有含油废水采样装置均无法避免油膜对含油废水深层水体含油量的影响。
实用新型内容
有鉴于于此，本实用新型目的在于是提供一种可以在对含油废水深层水体进行采样时避开油膜的含油废水采样装置，不仅可以有效降低含油废水表层油膜对含油废水深层水体含油量测定结果的影响，还可以对不同深度的含油废水进行采样。
为达到上述目的，本实用新型采用下述技术方案：含油废水采样装置，包括隔离构件、探杆和采样桶，所述隔离构件包括套管、提吊结构、筒体、顶盖和锥形底盖，所述锥形底盖包括大于或等于3个弧形三角板;所述套管的下端与所述顶盖的上板面固定密封连接，所述顶盖的上板面与所述筒体的上端固定密封连接，所述筒体的下端与所述锥形底盖的开口端铰接，所述提吊结构的下端穿过所述套管与所述弧形三角板内板面铰接;所述探杆的下端穿过所述套管与所述采样桶的上端固定连接，所述采样桶设在所述筒体内。
上述含油废水采样装置，所述套管上设有刻度尺。
上述含油废水采样装置，所述提吊机构包括主绳和副绳，所述主绳的下端穿过所述套管与所述副绳的上端固定连接，所述副绳的下端与所述弧形三角板远离所述筒体的一端固定连接。
上述含油废水采样装置，所述弧形三角板的外板面的下端上设有配重块。
上述含油废水采样装置，邻近所述锥形底盖闭合端的任意一个所述弧形三角板的内板面上设有密封件;在所述锥形底盖的闭合端处于闭合状态时，所述密封件分别与所述锥形底盖中的所述弧形三角板的内板面密封连接。
上述含油废水采样装置，所述密封件为耐油橡胶球。
本实用新型的有益效果如下：
1.本实用新型结构简单，操作方便，而且可以对多个深度的水层进行一次性采样，减少工作人员的劳动量。
2.利用水深传感器与智能设备的结合，不仅可以提高对采样水层深度的精确测量，而且便于整个水样检测过程中的数据统计与整理。
3.排空管的出气口朝下可以避免水样从排空管进入采样桶内，减少不同水层水样的交叉污染，提高水样检测的准确度。
