申请日2016.09.07
公开(公告)日2016.12.21
IPC分类号C02F3/30
摘要
本发明公开了一种海上平台污水处理用的污泥回流系统及控制方法，其特征在于：至少包括：用于检测厌氧池内氧气含量的第一溶氧仪传感器;用于检测好氧池内氧气含量的第二溶氧仪传感器;用于将所述好氧池内污泥抽出并回流至厌氧池、或排至外界的排放泵;用于接收第一溶氧仪传感器、第二溶氧仪传感器输出的检测信息、并根据所述检测信息控制排放泵工作状态的可编程控制器;其中：所述厌氧池和好氧池之间设置有连通用的过流管道;所述可编程控制器的I/O端子与排放泵的控制端子电连接。该专利根据溶解氧的变化，合理的进行污泥回流或多余污泥排放，从而根据各池功能，保证合理所需溶解氧，继而最高效发挥活性污泥生物降解能力，提高污泥活性。

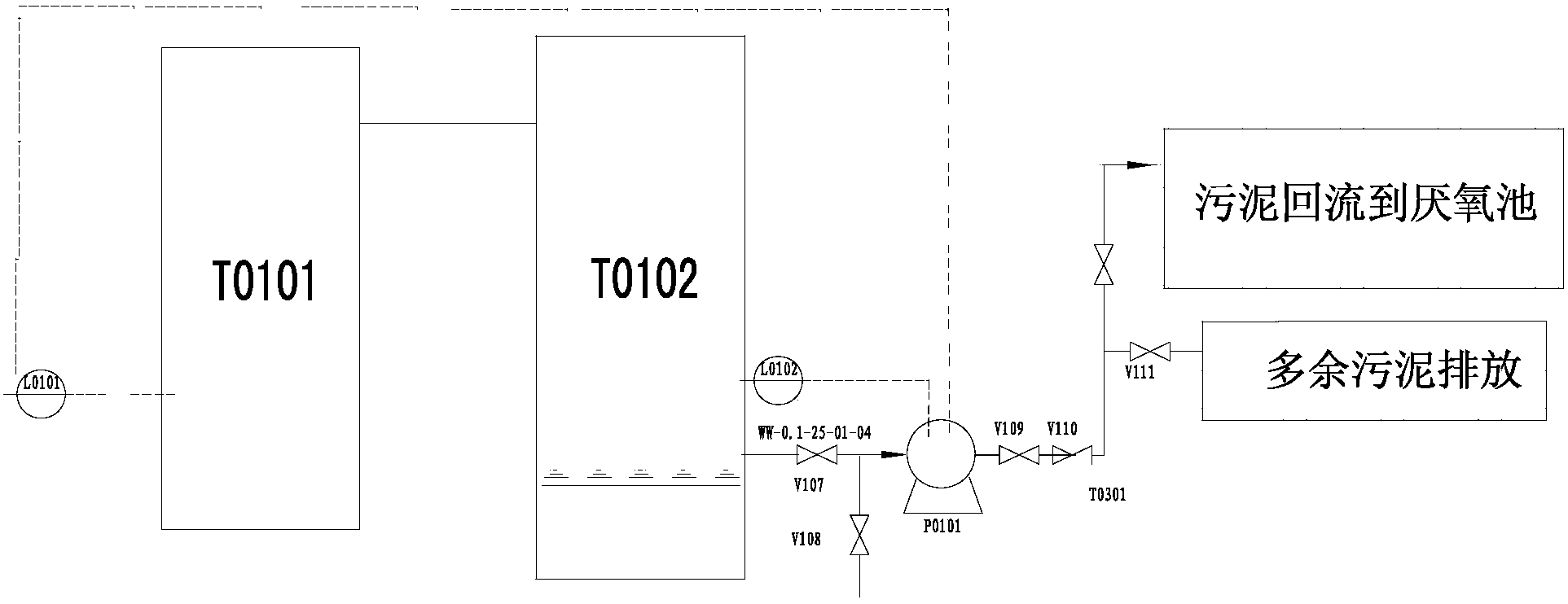

摘要附图
权利要求书
1.一种海上平台污水处理用的污泥回流系统，其特征在于：至少包括：
用于检测厌氧池内氧气含量的第一溶氧仪传感器;
用于检测好氧池内氧气含量的第二溶氧仪传感器;
用于将所述好氧池内污泥抽出并回流至厌氧池、或排至外界的排放泵;
用于接收第一溶氧仪传感器、第二溶氧仪传感器输出的检测信息、并根据所述检测信息控制排放泵工作状态的可编程控制器;其中：
所述厌氧池和好氧池之间设置有连通用的过流管道;所述可编程控制器的I/O端子与排放泵的控制端子电连接。
2.根据权利要求1所述的海上平台污水处理用的污泥回流系统，其特征在于：在上述可编程控制器内预设有好氧池内氧气含量阈值Ya和厌氧池内氧气含量阈值Yb。
3.根据权利要求1所述的海上平台污水处理用的污泥回流系统，其特征在于：所述Ya的范围是2～4毫克/升。
4.一种基于权利要求3所述的海上平台污水处理用的污泥回流系统的控制方法，包括如下步骤：
步骤101、第一溶氧仪传感器对厌氧池内氧气含量进行实时或定时检测，第二溶氧仪传感器对好氧池内氧气含量进行实时或定时检测，第一溶氧仪传感器和第二溶氧仪传感器将检测结果发送至溶解氧检测分析仪;
步骤102、可编程控制器将接收到的第二溶氧仪传感器信息与含氧量阈值Ya进行比对，并将比对结果发送至可编程控制器;当好氧池内氧气含量大于含氧量阈值Ya时，则可编程控制器开启排放泵将好氧池内的污泥回流至厌氧池;否则关闭排放泵;
步骤103、可编程控制器将接收到的第一溶氧仪传感器信息与含氧量阈值Yb进行比对，并将比对结果发送至可编程控制器;当厌氧池内氧气含量大于含氧量阈值Yb时，则可编程控制器开启排放泵将好氧池内的污泥排放至外界;否则关闭排放泵。
说明书
海上平台污水处理用的污泥回流系统及控制方法
技术领域
本发明涉及海上平台生活污水生物处理技术领域，特别是涉及一种海上平台污水处理用的污泥回流系统及控制方法。
背景技术
现有海上平台生活污水生物处理工艺，多采用序批式污泥回流和污泥定期排放，无法准确的对各功能池的溶解氧进行有效测量，根据溶解氧的变化进行合理的污泥回流和剩余污泥排放，造成活性污泥降解能力下降，极易造成污泥恶化，生物降解能力下降。
发明内容
本发明要解决的技术问题是：提供一种海上平台污水处理用的污泥回流系统及控制方法;该专利根据溶解氧的变化，合理的进行污泥回流或多余污泥排放，从而根据各池功能，保证合理所需溶解氧，继而最高效发挥活性污泥生物降解能力，提高污泥活性。
本发明为解决公知技术中存在的技术问题所采取的技术方案是：
一种海上平台污水处理用的污泥回流系统，至少包括：
用于检测厌氧池内氧气含量的第一溶氧仪传感器;
用于检测好氧池内氧气含量的第二溶氧仪传感器;
用于将所述好氧池内污泥抽出并回流至厌氧池、或排至外界的排放泵;
用于接收第一溶氧仪传感器、第二溶氧仪传感器输出的检测信息、并根据所述检测信息控制排放泵工作状态的可编程控制器;其中：
所述厌氧池和好氧池之间设置有连通用的过流管道;所述可编程控制器的I/O端子与排放泵的控制端子电连接。
进一步：在上述可编程控制器内预设有好氧池内氧气含量阈值Ya和厌氧池内氧气含量阈值Yb。
进一步：所述Ya的范围是2～4毫克/升。
一种海上平台污水处理用的污泥回流系统的控制方法，包括如下步骤：
步骤101、第一溶氧仪传感器对厌氧池内氧气含量进行实时或定时检测，第二溶氧仪传感器对好氧池内氧气含量进行实时或定时检测，第一溶氧仪传感器和第二溶氧仪传感器将检测结果发送至溶解氧检测分析仪;
步骤102、可编程控制器将接收到的第二溶氧仪传感器信息与含氧量阈值Ya进行比对，并将比对结果发送至可编程控制器;当好氧池内氧气含量大于含氧量阈值Ya时，则可编程控制器开启排放泵将好氧池内的污泥回流至厌氧池;否则关闭排放泵;
步骤103、可编程控制器将接收到的第一溶氧仪传感器信息与含氧量阈值Yb进行比对，并将比对结果发送至可编程控制器;当厌氧池内氧气含量大于含氧量阈值Yb时，则可编程控制器开启排放泵将好氧池内的污泥排放至外界;否则关闭排放泵。
本发明具有的优点和积极效果是：
通过采用上述技术方案，本专利利用第一溶氧仪传感器测量厌氧池溶解氧，第二溶氧仪传感器测量好氧池溶解氧，当好氧池溶解氧高时通过可编程控制器将信号传达给排放泵，排放泵启动回流，从而降低好氧池溶解氧;当厌氧池溶解氧也高时，第一溶氧仪传感器将信号传达给污泥排放泵对多余污泥进行排放，从而降低厌氧池溶解氧。本发明通过在溶氧仪传感器测定厌氧池和好氧池内溶解氧，设定好氧池和厌氧池溶解氧所需值，即阈值，根据各池功能保证合理所需溶解氧，从而最高效发挥活性污泥生物降解能力，提高污泥活性。
