申请日2016.08.31
公开(公告)日2017.03.15
IPC分类号B01D61/08; C02F1/44
摘要
本实用新型公开了一种采用纳滤膜处理喷漆废水的装置，所述箱体的底部连接有出液管，所述箱体的底部连接有泵，且泵连接有回液管，所述回液管的出口端从箱体的上端垂直向内，所述箱体的上端设有进液管，且进液管位于回液管的一侧，所述箱体的左端设有开关，且泵电性连接开关。该采用纳滤膜处理喷漆废水的装置，喷漆废水落入到纳滤膜上，被纳滤膜上的褶皱阻挡，进行过滤，滤渣则被褶皱挡住，沿着纳滤膜的沟槽向右滑动，进入到蓄泥槽内，这样就减少了滤渣在纳滤膜的表面积累，防止影响过滤，同时纳滤膜相对于平整的滤膜，有更大的过滤面积，过滤效果更好。
摘要附图
权利要求书

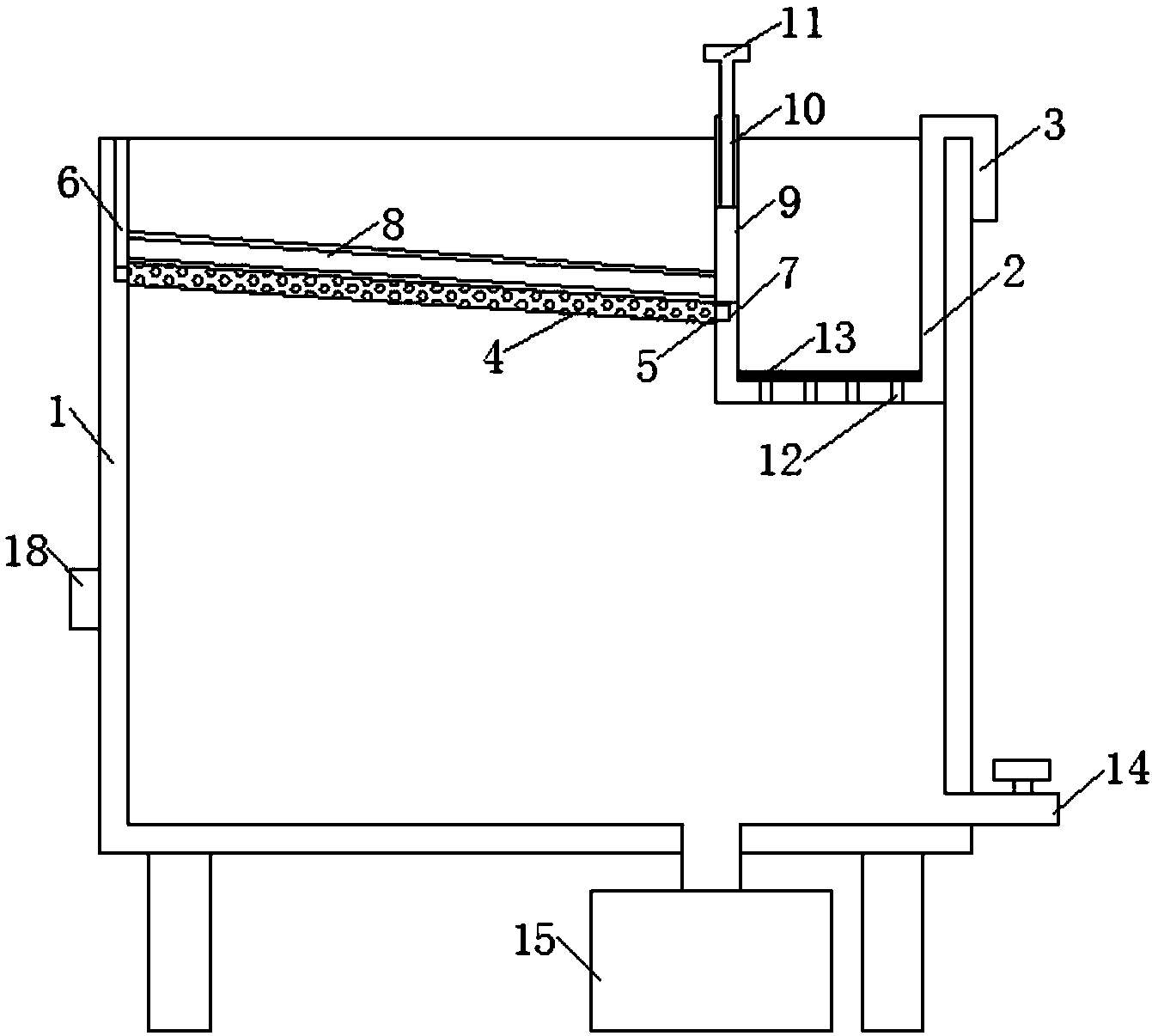

1.一种采用纳滤膜处理喷漆废水的装置，包括箱体(1)，其特征在于：所述箱体(1)的上端开口，所述箱体(1)的内腔右侧设有蓄泥槽(2)，且蓄泥槽(2)的右端上侧设有挂耳(3)，所述挂耳(3)挂在箱体(1)的右端侧壁上，所述箱体(1)内设有支撑滤网(4)，且支撑滤网(4)位于蓄泥槽(2)的左侧，所述支撑滤网(4)的左右两端均设有滑块(5)，所述箱体(1)的左端内壁设有竖直的滑槽(6)，所述蓄泥槽(2)的外端左侧设有插槽(7)，左侧的滑块(5)插接在滑槽(6)内，右侧的滑块(5)插接在插槽(7)内，所述支撑滤网(4)的上端设有形状为曲线式的纳滤膜(8)，且纳滤膜(8)的沟槽向右，所述蓄泥槽(2)的左端设有进液口(9)，且进液口(9)位于插槽(7)的上侧，所述蓄泥槽(2)的左壁上端设有插孔(10)，且插孔(10)的下端连接到进液口(9)，所述插孔(10)内插接有插板(11)，所述蓄泥槽(2)的内腔底部设有出液孔(12)，且蓄泥槽(2)的内腔底部设有滤纸(13)，所述箱体(1)的底部连接有出液管(14)，所述箱体(1)的底部连接有泵(15)，且泵(15)连接有回液管(16)，所述回液管(16)的出口端从箱体(1)的上端垂直向内，所述箱体(1)的上端设有进液管(17)，且进液管(17)位于回液管(16)的一侧，所述箱体(1)的左端设有开关(18)，且泵(15)电性连接开关(18)。
2.根据权利要求1所述的一种采用纳滤膜处理喷漆废水的装置，其特征在于：所述回液管(16)和进液管(17)的出口端均设有疏水罩，且疏水罩上均匀设有疏水孔。
3.根据权利要求1所述的一种采用纳滤膜处理喷漆废水的装置，其特征在于：所述滑槽(6)的高度高于插槽(7)的高度。
4.根据权利要求1所述的一种采用纳滤膜处理喷漆废水的装置，其特征在于：所述纳滤膜(8)的前后端通过胶水与支撑滤网(4)连接。
说明书
一种采用纳滤膜处理喷漆废水的装置
技术领域
本实用新型涉及喷漆废水处理技术领域，具体为一种采用纳滤膜处理喷漆废水的装置。
背景技术
喷漆废水如果直接排放会对环境造成污染，直接加处理剂处理的话，那些固体不容易被溶解，因此需要将固体过滤出来，市场上也有很多喷漆废水处理的方法，但是，滤膜是平的，滤渣浮在滤膜表面，这样液体不断进入，滤渣不断被冲击，影响过滤质量，为此，我们设计一种采用纳滤膜处理喷漆废水的装置。
实用新型内容
本实用新型的目的在于提供一种采用纳滤膜处理喷漆废水的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种采用纳滤膜处理喷漆废水的装置，包括箱体，所述箱体的上端开口，所述箱体的内腔右侧设有蓄泥槽，且蓄泥槽的右端上侧设有挂耳，所述挂耳挂在箱体的右端侧壁上，所述箱体内设有支撑滤网，且支撑滤网位于蓄泥槽的左侧，所述支撑滤网的左右两端均设有滑块，所述箱体的左端内壁设有竖直的滑槽，所述蓄泥槽的外端左侧设有插槽，左侧的滑块插接在滑槽内，右侧的滑块插接在插槽内，所述支撑滤网的上端设有形状为曲线式的纳滤膜，且纳滤膜的沟槽向右，所述蓄泥槽的左端设有进液口，且进液口位于插槽的上侧，所述蓄泥槽的左壁上端设有插孔，且插孔的下端连接到进液口，所述插孔内插接有插板，所述蓄泥槽的内腔底部设有出液孔，且蓄泥槽的内腔底部设有滤纸，所述箱体的底部连接有出液管，所述箱体的底部连接有泵，且泵连接有回液管，所述回液管的出口端从箱体的上端垂直向内，所述箱体的上端设有进液管，且进液管位于回液管的一侧，所述箱体的左端设有开关，且泵电性连接开关。
优选的，所述回液管和进液管的出口端均设有疏水罩，且疏水罩上均匀设有疏水孔。
优选的，所述滑槽的高度高于插槽的高度。
优选的，所述纳滤膜的前后端通过胶水与支撑滤网连接。
与现有技术相比，本实用新型的有益效果是：该采用纳滤膜处理喷漆废水的装置，喷漆废水落入到纳滤膜上，被纳滤膜上的褶皱阻挡，进行过滤，滤渣则被褶皱挡住，沿着纳滤膜的沟槽向右滑动，进入到蓄泥槽内，这样就减少了滤渣在纳滤膜的表面积累，防止影响过滤，同时纳滤膜相对于平整的滤膜，有更大的过滤面积，过滤效果更好。
