申请日2016.08.31
公开(公告)日2017.03.22
IPC分类号G05B19/05
摘要

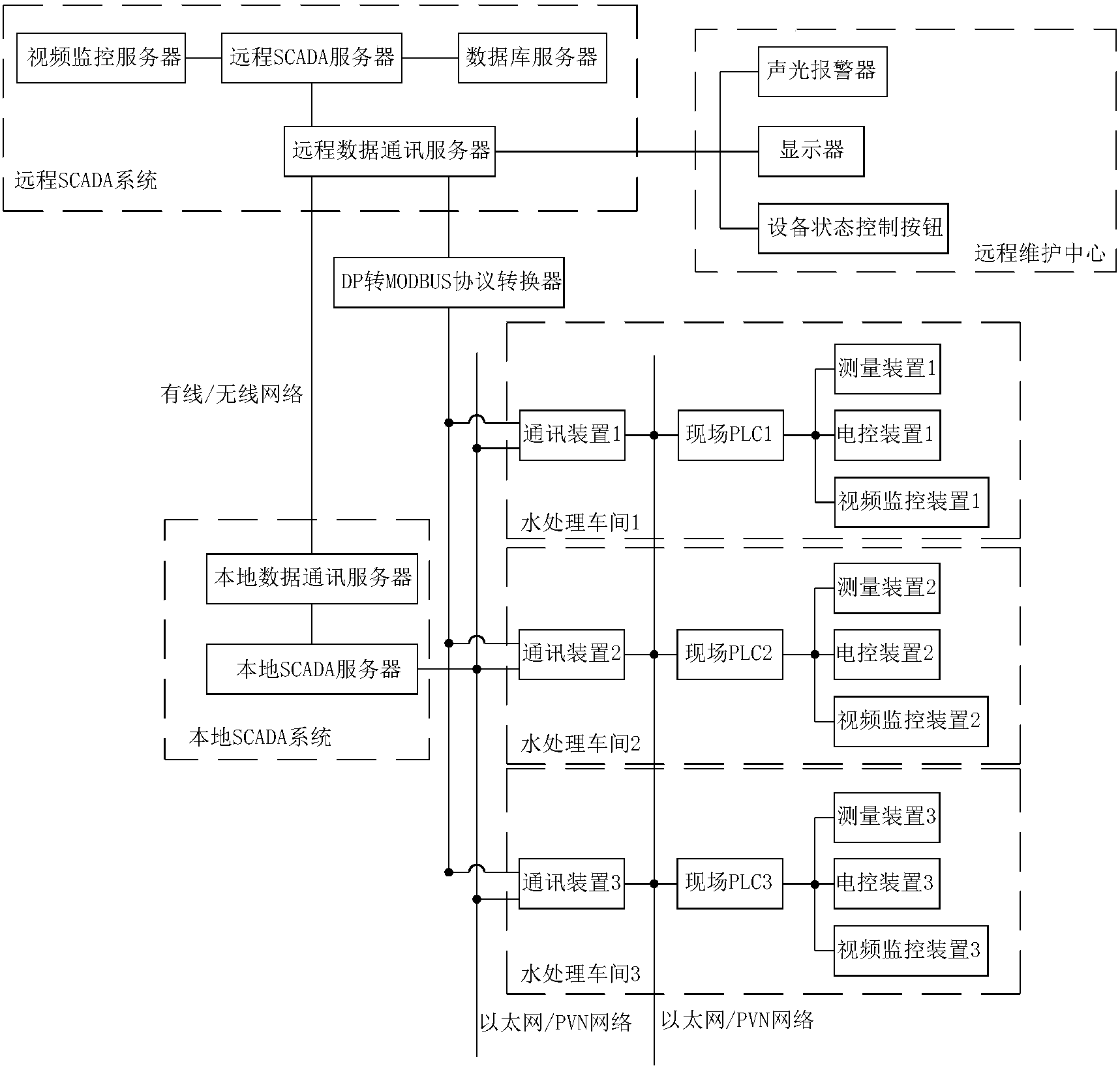

本实用新型涉及一种水处理系统的远传数据及监控系统，包括远程SCADA系统和本地SCADA系统;远程SCADA系统由远程SCADA服务器及分别与远程SCADA服务器连接的远程数据通讯服务器、数据库服务器和视频监控服务器组成;本地SCADA系统由本地SCADA服务器、本地通讯服务器及安装在各水处理车间的多个现场PLC、测量装置、电控装置、视频监控装置、通讯装置组成;各通讯装置通过独立网络接口分别与本地通讯服务器及远程通讯服务器通讯连接。本实用新型构建了一个连接生产企业与专业管理单位之间的网络信息化管理平台，基于该网络信息化平台，可实现对水处理系统的数据共享及远程监控。
摘要附图
权利要求书
1.一种水处理系统的远传数据及监控系统，其特征在于，包括远程SCADA系统和本地SCADA系统;所述远程SCADA系统由远程SCADA服务器及分别与远程SCADA服务器连接的远程数据通讯服务器、数据库服务器和视频监控服务器组成;所述本地SCADA系统由本地SCADA服务器、本地通讯服务器及安装在各水处理车间的多个现场PLC、测量装置、电控装置、视频监控装置、通讯装置组成，各水处理车间的测量装置、电控装置、视频监控装置和通讯装置分别连接对应的现场PLC;各通讯装置通过独立网络接口分别与本地通讯服务器及远程通讯服务器通讯连接。
2.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述测量装置包括进水压力传感器、回水压力传感器、进水流量传感器、回水流量传感器、进水温度传感器、回水温度传感器、电导率传感器、水箱液位计、pH值传感器、阀门位置传感器。
3.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述电控装置包括电动机变频器、电控阀门。
4.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述远程SCADA服务器另外连接远程维护中心，远程维护中心是由显示器、声光报警器和设备状态控制按钮组成的中控台，显示器、声光报警器和设备状态控制按钮分别连接计算机。
5.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述水处理车间内的通讯装置与远程通讯服务器通过DP转MODBUS协议转换器连接。
6.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述各水处理车间的现场PLC之间、通讯装置之间通过以太网或VPN网络通讯连接。
7.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述本地通讯服务器与远程通讯服务器之间通过有线/无线网络通讯连接，有线/无线网络包括CDMA无线网络、卫星通信网络、光纤通信网络及DDN网络。
8.根据权利要求1所述的一种水处理系统的远传数据及监控系统，其特征在于，所述远程SCADA服务器和本地SCADA服务器均设冗余配置。
说明书
一种水处理系统的远传数据及监控系统
技术领域
本实用新型涉及一种远程控制系统，尤其涉及一种水处理系统的远传数据及监控系统。
背景技术
随着计算机及网络技术的发展，企业越来越依赖计算机和互联网进行系统运行控制管理，企业信息化已经成为当今社会发展的必然趋势。充分发挥互联网信息平台的作用，实现高效管理，才能在市场竞争中利于不败之地。
钢铁生产企业水处理系统一般包括开路冷却水系统、闭路冷却水系统、除盐水系统、生产污水处理系统、生活污水处理系统等，水处理系统的自动化控制、水质分析、水质监测、运行状态分析、设备管理是保证水处理系统稳定运行的重要内容。水处理系统的运营管理和持续改进需要专业化的管理，越来越多的生产企业选择专业的运营管理单位，但是这些运营管理单位不能长期在现场进行管理，因此需要建立生产企业与运营管理单位之间的网络信息化管理平台，实现透明化的运营过程管理。
发明内容
本实用新型提供了一种水处理系统的远传数据及监控系统，构建了一个连接生产企业与专业管理单位之间的网络信息化管理平台，基于该网络信息化平台，可实现对水处理系统的数据共享及远程监控。
为了达到上述目的，本实用新型采用以下技术方案实现：
一种水处理系统的远传数据及监控系统，包括远程SCADA系统和本地SCADA系统;所述远程SCADA系统由远程SCADA服务器及分别与远程SCADA服务器连接的远程数据通讯服务器、数据库服务器和视频监控服务器组成;所述本地SCADA系统由本地SCADA服务器、本地通讯服务器及安装在各水处理车间的多个现场PLC、测量装置、电控装置、视频监控装置、通讯装置组成，各水处理车间的测量装置、电控装置、视频监控装置和通讯装置分别连接对应的现场PLC;各通讯装置通过独立网络接口分别与本地通讯服务器及远程通讯服务器通讯连接。
所述测量装置包括进水压力传感器、回水压力传感器、进水流量传感器、回水流量传感器、进水温度传感器、回水温度传感器、电导率传感器、水箱液位计、pH值传感器、阀门位置传感器。
所述电控装置包括电动机变频器、电控阀门。
所述远程SCADA服务器另外连接远程维护中心，远程维护中心是由显示器、声光报警器和设备状态控制按钮组成的中控台，显示器、声光报警器和设备状态控制按钮分别连接计算机。
所述水处理车间内的通讯装置与远程通讯服务器通过DP转MODBUS协议转换器连接。
所述各水处理车间的现场PLC之间、通讯装置之间通过以太网或VPN网络通讯连接。
所述本地通讯服务器与远程通讯服务器之间通过有线/无线网络通讯连接，有线/无线网络包括CDMA无线网络、卫星通信网络、光纤通信网络及DDN网络。
所述远程SCADA服务器和本地SCADA服务器均设冗余配置。
与现有技术相比，本实用新型的有益效果是：
构建了一个连接生产企业与专业管理单位之间的网络信息化管理平台，基于该网络信息化平台，可实现对水处理系统的数据共享及远程监控。
