申请日2017.01.11
公开(公告)日2017.08.04
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于污水处理的组合式生物反应系统。其目的是为了提供一种结构简单、净水效果好、净化程度可调控的组合式生物反应系统。本实用新型包括控制器和三条净水管路，三条净水管路的入水口和出水口分别与净水管道和出水管道连接，三条净水管路的入水口和出水口处分别安装有电磁阀，各电磁阀的控制端分别与控制器的控制信号输出端连接。第一条净水管路上依次连接有第一AO池、第二AO池和第一沉淀池，第二条净水管路上依次连接有第三AO池、第二沉淀池和第一生物膜滤池，第三条净水管路上依次连接有厌氧池、第二生物膜滤池、第三生物膜滤池和混凝沉淀池。
权利要求书
1.一种用于污水处理的组合式生物反应系统，其特征在于：包括控制器和三条净水管路，三条净水管路的入水口和出水口分别与净水管道(1)和出水管道(13)连接，三条净水管路的入水口和出水口处分别安装有电磁阀，各电磁阀的控制端分别与控制器的控制信号输出端连接，第一条净水管路上依次连接有第一AO池(3)、第二AO池(4)和第一沉淀池(5)，第一AO池(3)的入水口为第一条净水管路的入水口，第一沉淀池(5)的出水口与第一条净水管路的出水口;第二条净水管路上依次连接有第三AO池(6)、第二沉淀池(7)和第一生物膜滤池(8)，第三AO池(6)的入水口为第二条净水管路的入水口，第一生物膜滤池(8)的出水口为第二条净水管路的出水口;第三条净水管路上依次连接有厌氧池(9)、第二生物膜滤池(14)、第三生物膜滤池(10)和混凝沉淀池(11)，厌氧池(9)的入水口为第三条净水管路的入水口，混凝沉淀池(11)的出水口为第三条净水管路的出水口。
2.根据权利要求1所述的用于污水处理的组合式生物反应系统，其特征在于：所述净水管道(1)与三条净水管路之间设置有化粪池(2)，化粪池(2)的入水口与进水管道(1)连接，化粪池(2)的出水口分别与三条净水管路的入水口连接。
3.根据权利要求1所述的用于污水处理的组合式生物反应系统，其特征在于：所述出水管道(13)与三条净水管路之间设置有消毒池(12)，消毒池(12)的入水口分别与三条净水管路的出水口连接，消毒池(12)的出水口与出水管道(13)连接。
4.根据权利要求1所述的用于污水处理的组合式生物反应系统，其特征在于：所述控制器为单片机控制器。
说明书
用于污水处理的组合式生物反应系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种用于污水处理的组合式生物反应系统。
背景技术
从我国污水处理发展趋势来看：按照国家水污染防治专项规划提出的“让江河湖泊休养生息”的要求，以改善重点流域及近岸海域水环境质量、维护人民群众身体健康、保障水环境安全为目标，以流域-控制区-控制单元三级分区体系为框架，以水功能区限制纳污红线为依据，以污染物总量减排为抓手，以规划项目为依托，以政策措施为保障，综合运用工程、技术、生态的方法，实施重点流域水污染综合防治战略，努力恢复江河湖泊的生机和活力，促进流域经济社会的可持续发展。规划明确指出，现在的污水治理排放标准不能满足其水环境容量的要求，不能满足其达到相应水环境质量标准的需要。另外，随着城市人口的不断增加，城市废水的排放量和污水的处理难度也大大提高，不同污染程度的污水需要不同处理级别的系统进行处理净化，原有的污水处理系统很难完成现有污水的处理净化任务，这已经成为城市污水处理的一大难题。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、净水效果好、净化程度可调控污的组合式生物反应系统。
本实用新型用于污水处理的组合式生物反应系统，其中，包括控制器和三条净水管路，三条净水管路的入水口和出水口分别与净水管道和出水管道连接，三条净水管路的入水口和出水口处分别安装有电磁阀，各电磁阀的控制端分别与控制器的控制信号输出端连接，第一条净水管路上依次连接有第一AO池、第二AO池和第一沉淀池，第一AO池的入水口为第一条净水管路的入水口，第一沉淀池的出水口与第一条净水管路的出水口;第二条净水管路上依次连接有第三AO池、第二沉淀池和第一生物膜滤池，第三AO池的入水口为第二条净水管路的入水口，第一生物膜滤池的出水口为第二条净水管路的出水口;第三条净水管路上依次连接有厌氧池、第二生物膜滤池、第三生物膜滤池和混凝沉淀池，厌氧池的入水口为第三条净水管路的入水口，混凝沉淀池的出水口为第三条净水管路的出水口。
本实用新型用于污水处理的组合式生物反应系统，其中所述净水管道与三条净水管路之间设置有化粪池，化粪池的入水口与进水管道连接，化粪池的出水口分别与三条净水管路的入水口连接。
本实用新型用于污水处理的组合式生物反应系统，其中所述出水管道与三条净水管路之间设置有消毒池，消毒池的入水口分别与三条净水管路的出水口连接，消毒池的出水口与出水管道连接。
本实用新型用于污水处理的组合式生物反应系统，其中所述控制器为单片机控制器。
本实用新型用于污水处理的组合式生物反应系统与现有技术不同之处在于：本实用新型

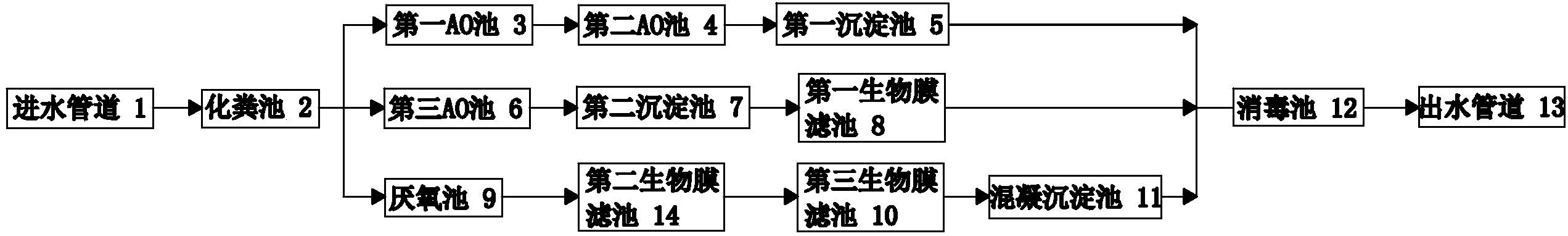

下面结合附图对本实用新型用于污水处理的组合式生物反应系统作进一步说明。
