申请日2016.08.30
公开(公告)日2017.03.22
IPC分类号C02F9/08
摘要
本实用新型所述的紫外线杀菌过滤纯水处理设备属于水处理设备技术领域，设有壳体、入口压力表、一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶、出口压力表和流量计;所述壳体设为方形，壳体内左下部设有一级过滤器，右后部设有二级过滤钢瓶和三级过滤钢瓶，壳体顶部设有红外线杀菌器，所述红外线杀菌器设于二级过滤钢瓶和三级过滤钢瓶之间，需要净化的水依次经过一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶。本实用新型的优点是：结构简单，使用方便，净化效果好，可以有效的去除各类污染物，经过净化的水中无紫外线残留。

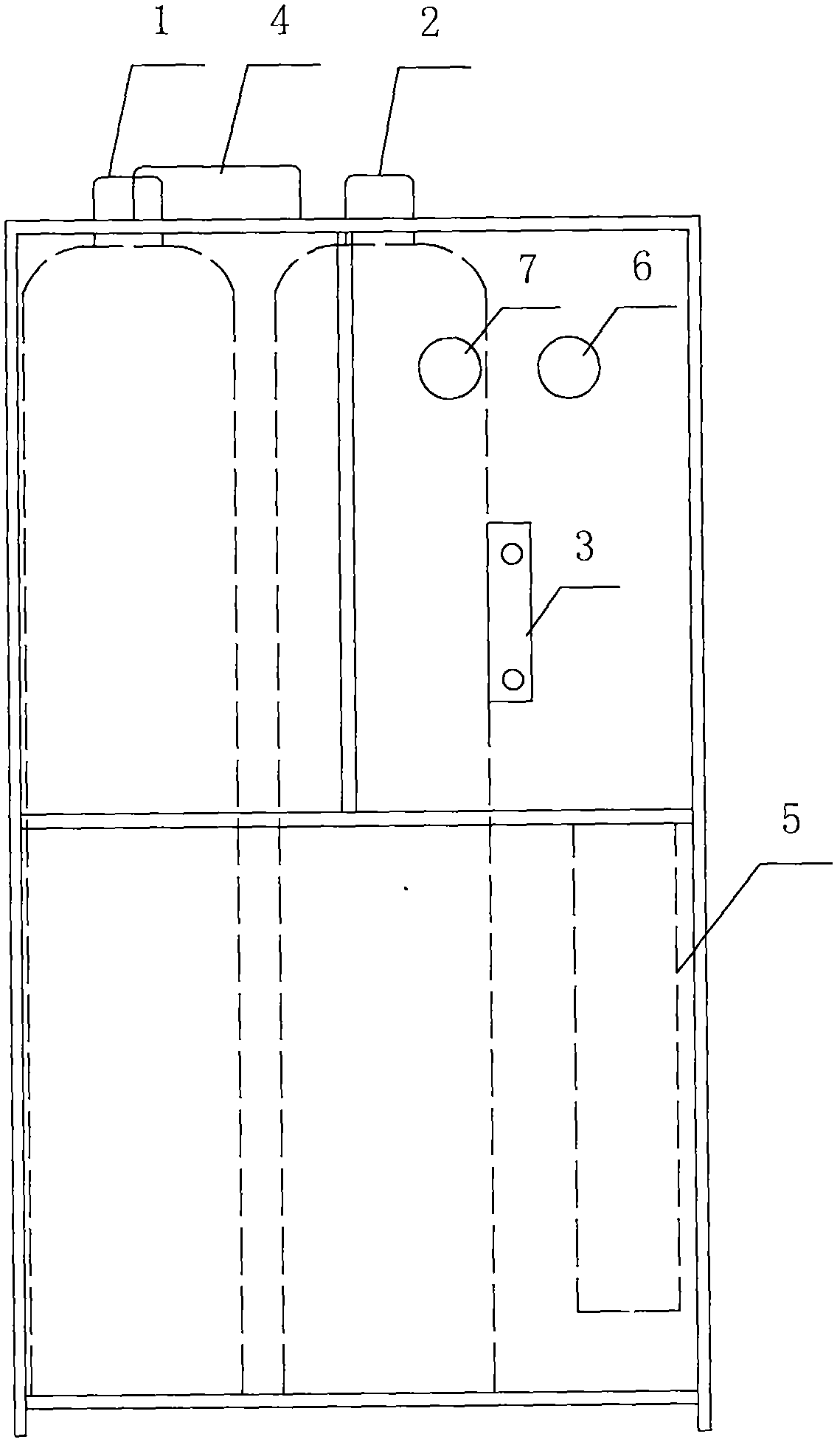

摘要附图
权利要求书
1.一种紫外线杀菌过滤纯水处理设备，设有壳体、入口压力表、一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶、出口压力表和流量计;特征是所述壳体设为方形，壳体内左下部设有一级过滤器，右后部设有二级过滤钢瓶和三级过滤钢瓶，壳体顶部设有红外线杀菌器，所述红外线杀菌器设于二级过滤钢瓶和三级过滤钢瓶之间，需要净化的水依次经过一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶，一级过滤器内设有活性炭，通过一级过滤器过滤掉泥沙类杂质，二级过滤钢瓶内设有初滤滤胆，通过二级过滤钢瓶过滤掉余氯、重金属、水垢、挥发性物质、铁锈物质，通过红外线杀菌器杀死水中细菌、病菌，三级过滤钢瓶内设有精滤滤胆，通过三级过滤钢瓶过滤掉残留的紫外线残留物;在水的入口处设有入口压力表，水的出口处设有出口压力表，水路上设有流量计。
2.根据权利要求1所述的紫外线杀菌过滤纯水处理设备，其特征是所述壳体高度为1415mm，宽度800mm，厚度460mm;所述二级过滤钢瓶和三级过滤钢瓶的直径为250mm，一级过滤器的直径为140mm。
说明书
紫外线杀菌过滤纯水处理设备
技术领域
本实用新型属于水处理设备技术领域，尤其涉及一种紫外线杀菌过滤纯水处理设备。
背景技术
随着人民生活水平的提高，对水的要求也逐步提高，水经过净化处理可以提高水的品质，因此净化水的水处理设备种类繁多，参差不齐，水处理设备的功能都是过滤和消毒，有的采用氯化物或臭氧消毒，其消毒剂本身就是属于剧毒、易燃的物质，有的采用紫外线杀菌，但是紫外线长期残留在水中对人体无益。
发明内容
本实用新型的目的在于提出一种紫外线杀菌过滤纯水处理设备，采用分级过滤和紫外线杀菌，可以有效的去除各类污染物。
为了实现上述目的，所采用的技术方案是：一种紫外线杀菌过滤纯水处理设备，设有壳体、入口压力表、一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶、出口压力表和流量计;所述壳体设为方形，壳体内左下部设有一级过滤器，右后部设有二级过滤钢瓶和三级过滤钢瓶，壳体顶部设有红外线杀菌器，所述红外线杀菌器设于二级过滤钢瓶和三级过滤钢瓶之间，需要净化的水依次经过一级过滤器、二级过滤钢瓶，红外线杀菌器、三级过滤钢瓶，一级过滤器内设有活性炭，通过一级过滤器过滤掉泥沙等杂质，二级过滤钢瓶内设有初滤滤胆，通过二级过滤钢瓶过滤掉余氯、重金属、水垢、挥发性物质、铁锈等物质，通过红外线杀菌器杀死水中细菌、病菌等，三级过滤钢瓶内设有精滤滤胆，通过三级过滤钢瓶过滤掉残留的紫外线等残留物;在水的入口处设有入口压力表，水的出口处设有出口压力表，水路上设有流量计。
所述壳体高度为1415mm，宽度800mm，厚度460mm;所述二级过滤钢瓶和三级过滤钢瓶的直径为250mm，一级过滤器的直径为140mm。
本实用新型的优点是：结构简单，使用方便，净化效果好，可以有效的去除各类污染物，经过净化的水中无紫外线残留。
