申请日2016.08.29
公开(公告)日2017.02.01
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，公开了一种一体化乡镇生活污水处理设备，包括依次设置的厌氧池、缺氧池、MBR膜池、高效混凝处理池、沉淀池和紫外消毒池，厌氧池、缺氧池中分别装有球形填料和六面体填料，MBR膜池中装有MBR膜组件，高效混凝处理池中安装有搅拌机，高效混凝处理池上还安装有加药泵，沉淀池中均安装有斜管填料，紫外消毒池上安装有紫外消毒器。不仅解决了污水处理总磷不达标的问题，还提高了处理效率和运行稳定性，使得污水经处理后达到《城镇污水处理厂污染物排放标准》一级A标准要求。

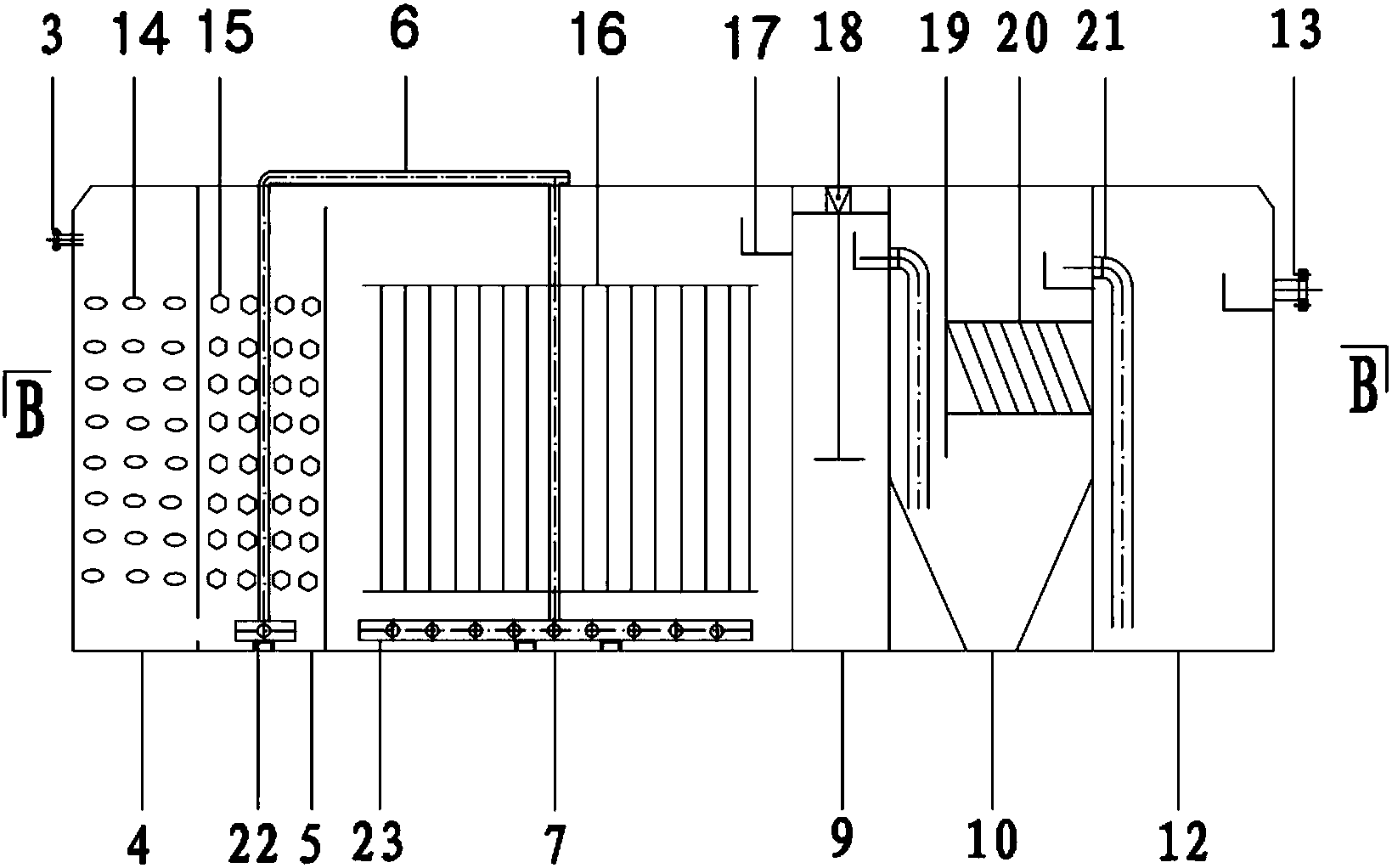

摘要附图
权利要求书
1.一种一体化乡镇生活污水处理设备，其特征在于：包括依次设置的厌氧池、缺氧池、MBR膜池、高效混凝处理池、沉淀池和紫外消毒池，所述厌氧池前端设置有污水进口，所述厌氧池与缺氧池底部连通，所述缺氧池与MBR膜池顶部连通，所述MBR膜池与高效混凝处理池顶部连通，所述高效混凝处理池与沉淀池、沉淀池与紫外消毒池间通过水泵连接，所述厌氧池、缺氧池中分别装有球形填料和六面体填料，MBR膜池中装有MBR膜组件，所述高效混凝处理池中安装有搅拌机，所述高效混凝处理池上还安装有加药泵，所述沉淀池中均安装有斜管填料，所述紫外消毒池上安装有紫外消毒器。
2.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述球形填料的比表面积>800m2/m3。
3.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述六面体填料的比表面积>800m2/m3。
4.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述沉淀池与厌氧池设置有污泥回流管，所述沉淀池还设置有排泥管。
5.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述缺氧池和MBR膜池中均设置有曝气系统，所述曝气系统通过曝气系统支架固定在缺氧池和MBR膜池底部，所述曝气系统与空气管连通，所述空气管连接有鼓风机。
6.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述水泵连接有配水管，所述沉淀池的配水管外侧设置有挡板。
7.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述MBR膜池、高效混凝处理池、沉淀池和紫外消毒池的出水口均设置有堰槽。
8.根据权利要求1所述的一体化乡镇生活污水处理设备，其特征在于：所述厌氧池、缺氧池、MBR膜池、沉淀池和紫外消毒池顶部均设置有检查口。
说明书
一种一体化乡镇生活污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种一体化乡镇生活污水处理设备。
背景技术
目前，熟知的一体化生活污水处理设备主要由生化处理+沉淀处理+消毒构成，也有由生化处理+沉淀处理+消毒+人工湿地处理构成。污水经调节池，从生化处理端进入一体化生活污水处理设备，由消毒或人工湿地端流出一体化生活污水处理设备，从而得到净化。但是，随着生活环境的恶化，国家环保部门对生活污水排放标准中总磷总氮的排放做出更高的要求，从而使得原有的各种一体化生活污水处理设备在处理生活污水时常有总磷排放达不到排放标准的情况。
因此，设计一种降低污水总磷排放、处理效率高、运行稳定的一体化乡镇生活污水处理设备成为本技术领域技术人员亟待解决的问题。
实用新型内容
本实用新型旨在提供一种一体化乡镇生活污水处理设备，克服原有一体化生活污水处理设备的不足，不仅解决了污水处理总磷不达标的问题，还提高了处理效率和运行稳定性，使得污水经处理后达到《城镇污水处理厂污染物排放标准》一级A标准要求。
本实用新型的技术方案是一种一体化乡镇生活污水处理设备，包括依次设置的厌氧池、缺氧池、MBR膜池、高效混凝处理池、沉淀池和紫外消毒池，厌氧池前端设置有污水进口，厌氧池与缺氧池底部连通，缺氧池与MBR膜池顶部连通，MBR膜池与高效混凝处理池顶部连通，高效混凝处理池与沉淀池、沉淀池与紫外消毒池间通过水泵连接，厌氧池、缺氧池中分别装有球形填料和六面体填料，MBR膜池中装有MBR膜组件，高效混凝处理池中安装有搅拌机，高效混凝处理池上还安装有加药泵，沉淀池中均安装有斜管填料，所述紫外消毒池上安装有紫外消毒器。
进一步的，所述球形填料的比表面积>800m2/m3。
进一步的，所述六面体填料的比表面积>800m2/m3。
进一步的，所述沉淀池与厌氧池设置有污泥回流管，所述沉淀池还设置有排泥管。
进一步的，所述缺氧池和MBR膜池中均设置有曝气系统，所述曝气系统通过曝气系统支架固定在缺氧池和MBR膜池底部，所述曝气系统与空气管连通，所述空气管连接有鼓风机。
进一步的，所述水泵连接有配水管，所述沉淀池的配水管外侧设置有挡板。
进一步的，所述MBR膜池、高效混凝处理池、沉淀池和紫外消毒池的出水口均设置有堰槽。
进一步的，所述厌氧池、缺氧池、MBR膜池、沉淀池和紫外消毒池顶部均设置有检查口。
本实用新型的有益效果是：本实用新型采用“厌氧池+缺氧池+MBR膜池+高效混凝处理池+沉淀池+紫外消毒池”工艺，生活污水、空气和除磷药剂分别通过水泵、鼓风机和加药泵引入一体化乡镇生活污水处理设备，在一体化乡镇生活污水处理设备中活性污泥、填料和MBR膜组件以及除磷药剂的作用下，污水得到净化，解决了原有一体化设备处理污水总磷不达标的问题，提高了处理效率和运行稳定性，最终出水达到《城镇污水处理厂污染物排放标准》(GB-18918-2002)一级A标准。
