申请日2016.08.29
公开(公告)日2017.02.08
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型污水处理集成装置，该装置为一体化U型槽结构体，该结构体内从前至后分隔为依次连通的前沉室、生化反应室和后沉室;所述前沉室前端连接进水管，所述进水管上设置进水计量管，所述前沉室前端设置驱动单元;所述后沉室后端连接消毒室，所述消毒室后端连接出水管;所述后沉室上连接排空管。该装置结构简单，安装方便，维护检修方便，运行时不需专人看管，能有效解决村镇污水处理问题。

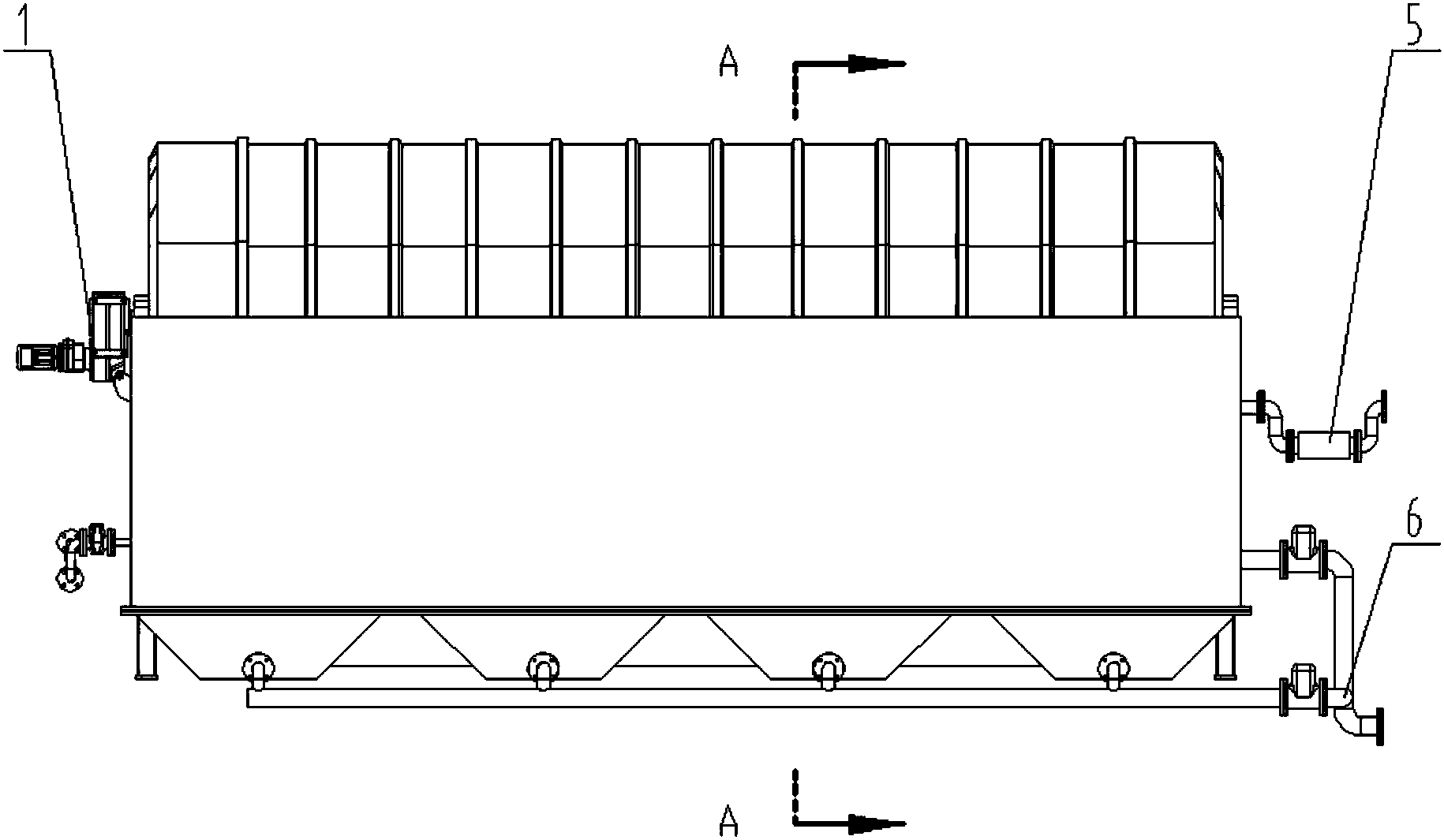

摘要附图
权利要求书
1.一种小型污水处理集成装置，其特征在于，该装置为一体化U型槽结构体，该结构体内从前至后分隔为依次连通的前沉室、生化反应室和后沉室;
所述前沉室前端连接进水管，所述进水管上设置进水计量管，所述前沉室前端设置驱动单元;
所述后沉室后端连接消毒室，所述消毒室后端连接出水管;
所述后沉室上连接排空管。
2.根据权利要求1所述的一种小型污水处理集成装置，其特征在于，所述装置为塑料材质制成的一体化U型槽结构体。
3.根据权利要求1或2所述的一种小型污水处理集成装置，其特征在于，所述前沉室采用折板式结构或斜板式结构。
4.根据权利要求1或2所述的一种小型污水处理集成装置，其特征在于，所述生化反应室内设有一部分浸在水里的回转体，为回转体式膜法处理反应式。
5.根据权利要求1或2所述的一种小型污水处理集成装置，其特征在于，所述后沉室采用折板式结构、斜板式结构或平流自然沉降式结构。
6.根据权利要求1所述的一种小型污水处理集成装置，其特征在于，所述驱动单元为轴装结构。
说明书
一种小型污水处理集成装置
技术领域
本实用新型涉及小型污水处理集成装置，属于污水处理技术领域。
背景技术
随着中国经济的高速发展，城镇一体化进程不断推进，经济也得到了巨大的发展与提升;与此同时，村镇的生化污水、垃圾等排放量也逐年增加，造成的环境污染问题日趋严重。相对于城市污水处理而言，村镇污水处理严重落后。据统计，截止2015年，我国行政村的污水处理率仅为9.9%，大量的村镇没有污水收集系统及处理系统;污水出处为直接就地势排入周边水体或土壤，造成较严重的环境污染;由于我国村镇人口众多，分布较广，村镇生态环境的损害，已经成为中国主要流域重要污染源，不但直接威胁农民群众的身体健康，阻碍村镇经济发展，而且对其所污染的流域的城市居民也带来了极大危害;因此村镇污水治理迫在眉睫。
基于上述情况，我国出台了一系列关于村镇的污水防治法规，如《新环保法》、《水污染防治行动计划》、《城镇排水及污水处理条例》等;在这些法规中明确提出要加快村镇环境综合整治，以县级行政区域为单元，实行村镇污水处理统一规划、统一建设、统一管理，有条件的地区积极推进城镇污水处理设施和服务向村镇延伸。深化“以奖促治”政策，实施村镇清洁工程，开展河道清淤疏浚，推进村镇环境连片整治。
随着政府及民众对村镇污水处理认识的深化，国家及各地政府相应出台了相关政策;村镇污水处理现状得到了极大改善。但相对城市污水处理，有其自身特点;首先是单个村镇污水处理站规模小，水量波动大，住户分散不好收集;其次是村镇污水处理站点多，专业技术人员缺乏;再次是村镇经济虽然得到了高速发展但由于底子薄其经济承受能力有限。因此如何对村镇污水进行因地制宜的有效处理是需要解决的问题。
实用新型内容
基于上述现有技术所存在的问题，本实用新型提供一种小型污水处理集成装置，能因地制宜的对村镇污水进行有效处理，适合于我国村镇污水处理。
为解决上述技术问题，本实用新型提供一种小型污水处理集成装置，该装置为一体化U型槽结构体，该结构体内从前至后分隔为依次连通的前沉室、生化反应室和后沉室;
所述前沉室前端连接进水管，所述进水管上设置进水计量管，所述前沉室前端设置驱动单元;
所述后沉室后端连接消毒室，所述消毒室后端连接出水管;
所述后沉室上连接排空管。
本实用新型的有益效果为：采用一体化U型槽结构体，整体结构简单紧凑，便于安装;运行时无需人工看守，易实现自动化运行;设备维护(更换)简单，无需专业技术人员。该装置工艺流程简单，处理效果好，适用于各种小群居，小水量的村镇、城镇，能有效地解决村镇污水处理问题，经济效益、社会效益明显。
