申请日2016.08.29
公开(公告)日2017.02.08
IPC分类号E03D5/12; B01D9/02
摘要
本实用新型公开了一种学校公厕冲洗和污水沉淀处理系统，包括相连接的冲洗分系统和污水沉淀处理分系统;冲洗分系统包括水池、便池、污水分解池、冲洗水泵，冲洗水泵上连接有用于控制冲洗水泵启停的控制器，第一电磁阀和第二电磁阀连接到控制器，控制器用于控制第一电磁阀和第二电磁阀的开闭;污水沉淀处理分系统包括第一过滤池、第二过滤池、第三过滤池和中水池，第一过滤池、第二过滤池中设有挡墙，第一过滤池、第二过滤池、第三过滤池中分别设置有第一过滤层、第二过滤层、第三过滤层，中水池内设有处理水泵;第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。本系统解决了公厕大量浪费清洁水的问题，大大节省了水资源。

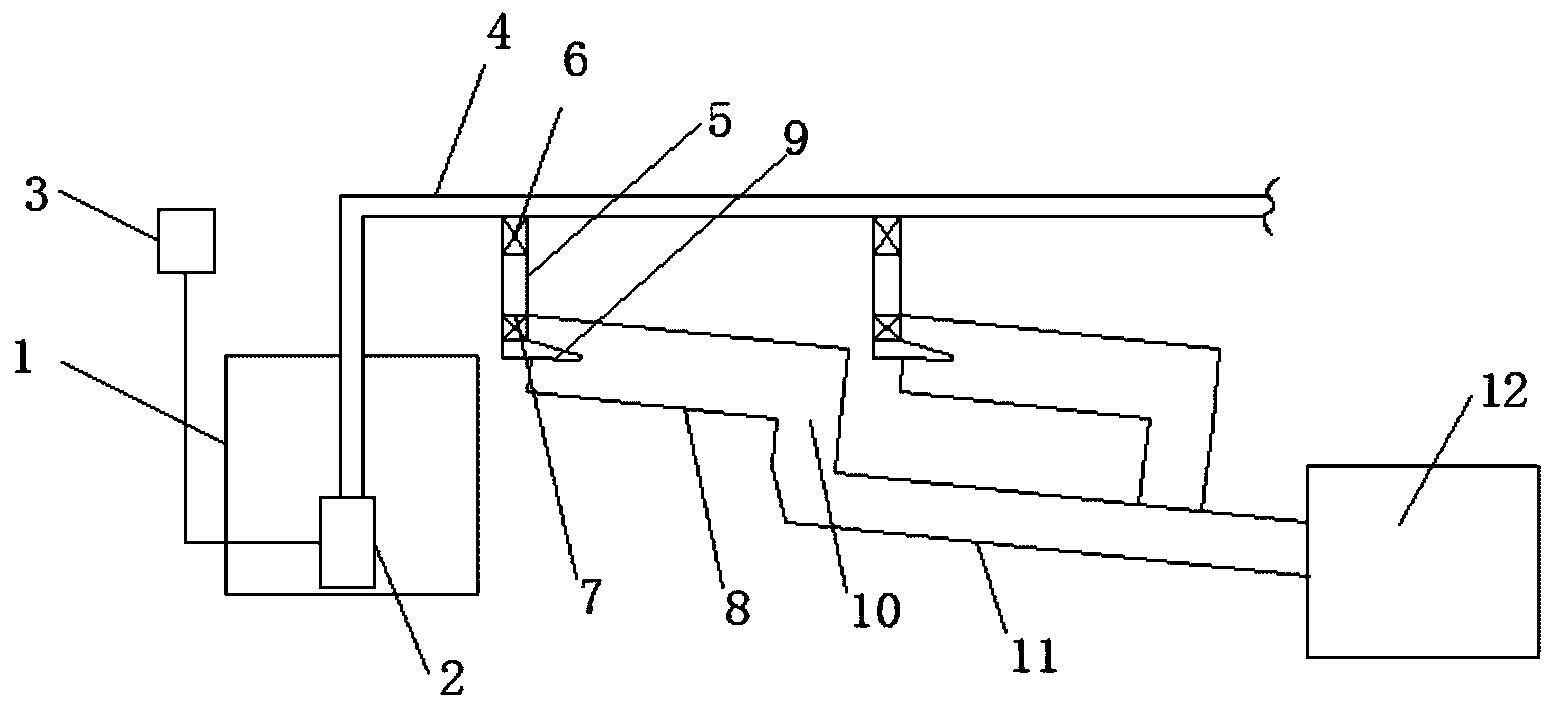

摘要附图
权利要求书
1.一种学校公厕冲洗和污水沉淀处理系统，其特征在于：包括相连接的冲洗分系统和污水沉淀处理分系统;所述冲洗分系统包括水池、便池、污水分解池，所述水池内设有冲洗水泵，冲洗水泵的出水口连接有主管路，所述主管路上连接有若干冲水支管，冲水支管的末端设置在便池内的一端，便池内的另一端底部设有排污口，排污口连接到阴沟，阴沟的末端连接污水分解池，所述冲水支管的顶端内设有第一电磁阀，冲水支管的末端内设有第二电磁阀，冲水支管的末端连接有增压喷水头，所述增压喷水头的出水口与便池的底部之间设有5-15度的夹角，所述冲洗水泵上连接有用于控制冲洗水泵启停的控制器，所述第一电磁阀和第二电磁阀连接到控制器，控制器用于控制第一电磁阀和第二电磁阀的开闭;所述污水沉淀处理分系统包括与污水分解池连通的第一过滤池、第二过滤池、第三过滤池和中水池，所述第一过滤池中设有将第一过滤池分为第一腔室和第二腔室的第一挡墙，第一腔室中设有第一过滤层，所述污水分解池的一侧壁底部通过管道与第一过滤层下部的第一腔室的一侧壁底部连接，所述第二过滤池中设有将第二过滤池分为第三腔室和第四腔室的第二挡墙，第三腔室中设有第二过滤层，所述第二腔室的一侧壁底部通过管道与第二过滤层下部的第三腔室的一侧壁底部连接，所述第三过滤池中设有第三过滤层，第四腔室的一侧壁底部与第三过滤层下部的第三过滤池的一侧壁底部连接，所述第三过滤层上部的第三过滤池的另一侧壁通过管道与中水池连接，中水池内设有处理水泵;所述污水分解池与第一过滤池之间连接的管道内设有第三电磁阀，第一过滤池与第二过滤池之间连接的管道内设有第四电磁阀，第二过滤池与第三过滤池之间连接的管道内设有第五电磁阀，所述第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。
2.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述冲水支管竖直设置在主管路上，所述冲水支管的长度为1-1.2米。
3.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述增压喷水头由连接部和出水部组成，连接部用于连接冲水支管，所述出水部为鸭嘴形出水口。
4.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述第一挡墙的高度为第一过滤池的深度的二分之一，第二挡墙的高度为第二过滤池的深度的二分之一。
5.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述第一过滤层为炉渣层。
6.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述第二过滤层为粗沙层。
7.根据权利要求1所述的学校公厕冲洗和污水沉淀处理系统，其特征在于：所述第三过滤层由下至上为细沙层、石子层、芦苇层。
说明书
一种学校公厕冲洗和污水沉淀处理系统
技术领域
本实用新型涉及日用卫生设备技术领域，具体地说涉及一种学校公厕冲洗和污水沉淀处理系统。
背景技术
由于学校里人流量大，基本上每隔一段时间都会有人上厕所，因此，目前的学校公厕存在如下缺陷：
1、学校公厕内由于没有专人负责卫生，人们在公共厕所里大小便时，常被厕所内的气味所熏， 感觉很不舒服，这主要是因为厕所用过后，没有及时冲洗造成的，因此，学校公厕的冲洗水量很大，即便如此，厕所的异味仍非常大;
2、由于冲洗水量很大，而我国是世界缺水国家之一，人均水资源占有量仅为世界人均水 资源占有量的1/4，水资源短缺和污染问题已严重影响了我国国民经济建设和人们的正常生活。传统的厕所几乎都是利用清洁水，每次用水6～10L，实际是用98%的水稀释了2%的粪便，换句话说，就是2%的粪便污染了98%的水。因此冲厕污水作为生活污水的主要组成部分已越来越受到人们的重视，而对冲厕污水的处理、实现冲厕污水的源头治理和资源化成为污水处理的重中之重。
现有技术已经能够将冲厕后的污水回收循环再利用，然而，在回收循环污水的时候容易产生沉淀，经常出现回收循环系统的堵塞，基于此，发明一种学校公厕冲洗和污水沉淀处理系统是非常有必要的。
发明内容
本实用新型的目的在于针对上述现有技术的缺陷，提供一种学校公厕冲洗和污水沉淀处理系统， 一来是保证厕所无异味;二来对冲厕污水进入及时处理，同时对污水沉淀进行处理，解决了公厕大量浪费清洁水的问题，大大节省了水资源。
为了实现上述目的，本实用新型的技术方案是：
一种学校公厕冲洗和污水沉淀处理系统，包括相连接的冲洗分系统和污水沉淀处理分系统;
所述冲洗分系统包括水池、便池、污水分解池，所述水池内设有冲洗水泵，冲洗水泵的出水口连接有主管路，所述主管路上连接有若干冲水支管，冲水支管的末端设置在便池内的一端，便池内的另一端底部设有排污口，排污口连接到阴沟，阴沟的末端连接污水分解池，所述冲水支管的顶端内设有第一电磁阀，冲水支管的末端内设有第二电磁阀，冲水支管的末端连接有增压喷水头，所述增压喷水头的出水口与便池的底部之间设有5-15度的夹角，所述冲洗水泵上连接有用于控制冲洗水泵启停的控制器，所述第一电磁阀和第二电磁阀连接到控制器，控制器用于控制第一电磁阀和第二电磁阀的开闭;
所述污水沉淀处理分系统包括与污水分解池连通的第一过滤池、第二过滤池、第三过滤池和中水池，所述第一过滤池中设有将第一过滤池分为第一腔室和第二腔室的第一挡墙，第一腔室中设有第一过滤层，所述污水分解池的一侧壁底部通过管道与第一过滤层下部的第一腔室的一侧壁底部连接，所述第二过滤池中设有将第二过滤池分为第三腔室和第四腔室的第二挡墙，第三腔室中设有第二过滤层，所述第二腔室的一侧壁底部通过管道与第二过滤层下部的第三腔室的一侧壁底部连接，所述第三过滤池中设有第三过滤层，第四腔室的一侧壁底部与第三过滤层下部的第三过滤池的一侧壁底部连接，所述第三过滤层上部的第三过滤池的另一侧壁通过管道与中水池连接，中水池内设有处理水泵;所述污水分解池与第一过滤池之间连接的管道内设有第三电磁阀，第一过滤池与第二过滤池之间连接的管道内设有第四电磁阀，第二过滤池与第三过滤池之间连接的管道内设有第五电磁阀，所述第一腔室的底部和第三腔室的底部分别通过管道连接到真空抽吸车。
作为对上述技术方案的改进，所述冲水支管竖直设置在主管路上，所述冲水支管的长度为1-1.2米。
作为对上述技术方案的改进，所述增压喷水头由连接部和出水部组成，连接部用于连接冲水支管，所述出水部为鸭嘴形出水口。
作为对上述技术方案的改进，所述第一挡墙的高度为第一过滤池的深度的二分之一，第二挡墙的高度为第二过滤池的深度的二分之一。
作为对上述技术方案的改进，所述第一过滤层为炉渣层。
作为对上述技术方案的改进，所述第二过滤层为粗沙层。
作为对上述技术方案的改进，所述第三过滤层由下至上为细沙层、石子层、芦苇层。
与现有技术相比，本实用新型具有的优点和积极效果是：
本实用新型的学校公厕冲洗和污水沉淀处理系统，冲洗分系统通过控制器控制冲洗水泵定时开关来对学校公厕进行冲水，同时控制第一电磁阀和第二电磁阀间隔1-2秒开启，能够增大冲水压力，冲厕更加干净快捷。污水沉淀处理分系统能够用简单的设备和物资来达到回收公厕污水，每次过滤都是由过滤层下部向上过滤，过滤效果好，而且能够把沉淀物都留在过滤池底部，便于后期清理，防止堵塞，本实用新型能够将公厕污水进行循环再利用，解决了公厕大量浪费清洁水的问题，大大节省了水资源，结构简单，投入成本低廉，便于推广。
