申请日2016.08.20
公开(公告)日2017.06.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种不产生臭气的中水回用污水处理设备，包括污水进水口、第一曝气机、杂质收集器、接触氯化池、高压泵、集水罐和RO主机控制装置，所述污水进水口设置在中水回收槽上，所述第一曝气机通过螺栓固定安装在中水回收槽的底部，所述原水泵与接触氯化池之间设置有加药装置，所述接触氯化池的底部通过螺栓固定安装有第二曝气机，所述一级过滤池与杀菌装置之间通过第二排水管密封连接，所述高压泵固定安装在药物收集罐与RO主机控制装置之间，所述RO主机控制装置与杀菌装置之间通过吸水器密封连接。本实用新型有效的起到了资源二次利用，对促进农业生产和国民经济的可持续发展意义重大，大大缓解了水资源不足问题。

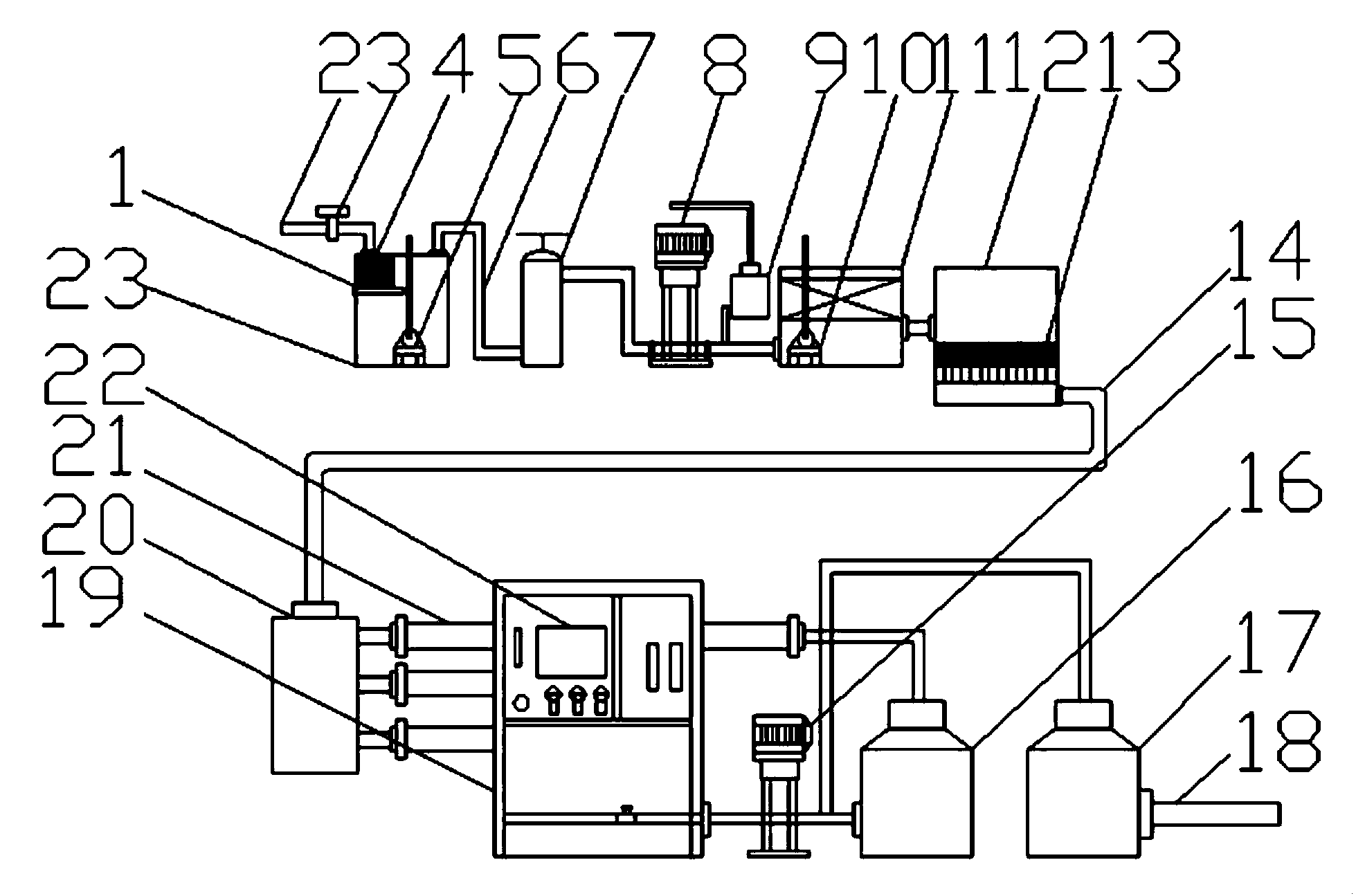

摘要附图
权利要求书
1.一种不产生臭气的中水回用污水处理设备，包括污水进水口(2)、第一曝气机(5)、杂质收集器(7)、接触氯化池(11)、高压泵(15)、集水罐(17)和RO主机控制装置(19)，其特征在于：所述污水进水口(2)设置在中水回收槽(23)上，且安装在不锈钢格栅(4)内，所述不锈钢格栅(4)通过固定板(1)固定安装在中水回收槽(23)内，所述第一曝气机(5)通过螺栓固定安装在中水回收槽(23)的底部，所述杂质收集器(7)与中水回收槽(23)之间通过第一排水管(6)密封连接，所述杂质收集器(7)右侧设置有原水泵(8)，所述原水泵(8)与接触氯化池(11)之间设置有加药装置(9)，所述接触氯化池(11)的底部通过螺栓固定安装有第二曝气机(10)，且接触氯化池(11)与一级过滤池(12)之间通过进水管密封连接，所述一级过滤池(12)与杀菌装置(20)之间通过第二排水管(14)密封连接，且一级过滤池(12)的内部设置有滤料(13)和滤网，所述高压泵(15)固定安装在药物收集罐(16)与RO主机控制装置(19)之间，所述集水罐(17)设置在药物收集罐(16)的右侧，且集水罐(17)上安装有第三排水管(18)，所述RO主机控制装置(19)与杀菌装置(20)之间通过吸水器(21)密封连接。
2.根据权利要求1所述的一种不产生臭气的中水回用污水处理设备，其特征在于：所述污水进水口(2)与中水回收槽(23)之间设置有溢流阀(3)。
3.根据权利要求1所述的一种不产生臭气的中水回用污水处理设备，其特征在于：所述第一排水管(6)、第二排水管(14)和第三 排水管(18)两端连接处均设置有密封圈。
4.根据权利要求1所述的一种不产生臭气的中水回用污水处理设备，其特征在于：所述RO主机控制装置(19)上安装有显示屏(22)。
说明书
一种不产生臭气的中水回用污水处理设备
技术领域
本实用新型涉及水处理设备技术领域，具体为一种不产生臭气的中水回用污水处理设备。
背景技术
中水，顾名思义，就是水质介于上水和下水之间的、可重复利用的再生水，是污水经处理后达到一定的回用水质标准的水，虽然与自来水相比，中水的供应范围要小，但在厕所冲洗、园林灌溉、道路保洁、洗车、城市喷泉、冷却设备补充用水等方面，中水是最好的自来水替代水源;就世界范围而言，当前污水经再生已经回用于工业、农业灌溉和养殖业，市政绿化、生活洗涤、地下水回灌和补充地面水等方面;目前，我国许多城市淡水缺乏情况已如前述，污水再生回用技术，已受到各级政府的重视，近十几年来对城市生活污水和建筑中水回用进行了众多研究和实践工作。
发明内容
本实用新型的目的在于提供一种不产生臭气的中水回用污水处理设备，以解决上述背景技术中提出的问题，所具有的有益效果是;有效的起到了资源二次利用，对促进农业生产和国民经济的可持续发展意义重大，大大缓解了水资源不足问题。
为实现上述目的，本实用新型提供如下技术方案：一种不产生臭气的中水回用污水处理设备，包括污水进水口、第一曝气机、杂质收集器、接触氯化池、高压泵、集水罐和RO主机控制装置，所述污水进水口设置在中水回收槽上，且安装在不锈钢格栅内，所述不锈钢格栅通过固定板固定安装在中水回收槽内，所述第一曝气机通过螺栓固定安装在中水回收槽的底部，所述杂质收集器与中水回收槽之间通过第一排水管密封连接，所述杂质收集器右侧设置有原水泵，所述原水泵与接触氯化池之间设置有加药装置，所述接触氯化池的底部通过螺栓固定安装有第二曝气机，且接触氯化池与一级过滤池之间通过进水管密封连接，所述一级过滤池与杀菌装置之间通过第二排水管密封连接，且一级过滤池的内部设置有滤料和滤网，所述高压泵固定安装在药 物收集罐与RO主机控制装置之间，所述集水罐设置在药物收集罐的右侧，且集水罐上安装有第三排水管，所述RO主机控制装置与杀菌装置之间通过吸水器密封连接。
优选的，所述污水进水口与中水回收槽之间设置有溢流阀。
优选的，所述第一排水管、第二排水管和第三排水管两端连接处均设置有密封圈。
优选的，所述RO主机控制装置上安装有显示屏。
与现有技术相比，本实用新型的有益效果是：该设备结构设计简单，操作方便，对现在存在的中水浪费问题起到了有效的控制，一方面，虽然与自来水相比，中水的供应范围要小，但在厕所冲洗、园林灌溉、道路保洁、洗车、城市喷泉、冷却设备补充用水等可以得到极大的利用价值，并且可重复循环使用;另一方面，对于绿色环保，水资源保护的角度来说起到了极大的促进作用。
