申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种减少异味的公厕冲洗和污水处理系统，包括相连接的冲洗分系统和污水处理分系统;冲洗分系统包括水池、便池、污水分解池和冲洗水泵，冲洗水泵上连接有用于控制冲洗水泵启停的控制器，第一电磁阀和第二电磁阀连接到控制器;污水处理分系统包括第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，第一过滤池、第二过滤池、第三过滤池、第四过滤池均设有密封盖，第一过滤池、第二过滤池、第三过滤池、第四过滤池内分别设有第一过滤层、第二过滤层、第三过滤层、第四过滤层，密封盖上设有进气口和出气口，进气口内设有单向阀，出气口连接由抽风机，抽风机的出风口通过管道连接到污水分解池。

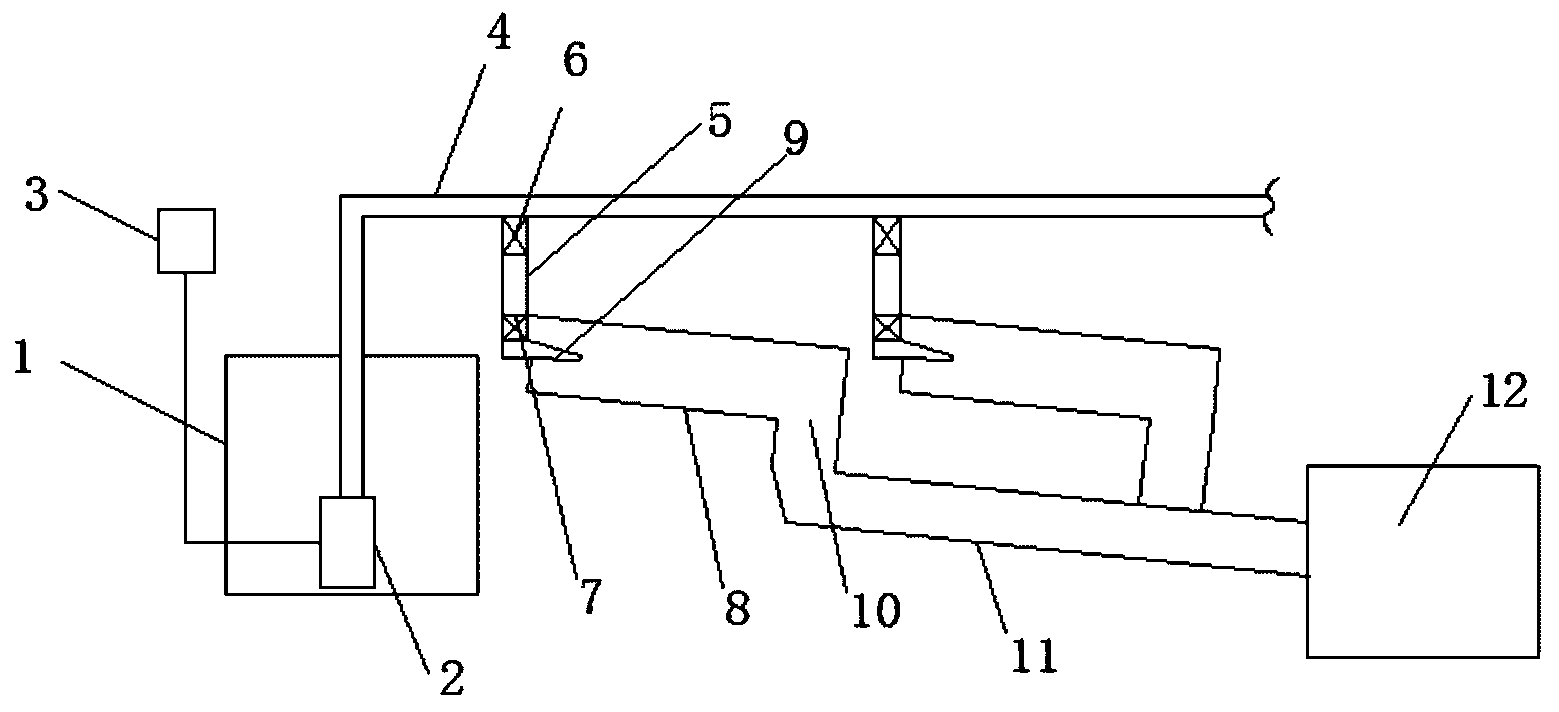

摘要附图
权利要求书
1.一种减少异味的公厕冲洗和污水处理系统，其特征在于：包括相连接的冲洗分系统和污水处理分系统;所述冲洗分系统包括水池、便池、污水分解池，所述水池内设有冲洗水泵，冲洗水泵的出水口连接有主管路，所述主管路上连接有若干冲水支管，冲水支管的末端设置在便池内的一端，便池内的另一端底部设有排污口，排污口连接到阴沟，阴沟的末端连接污水分解池，所述冲水支管的顶端内设有第一电磁阀，冲水支管的末端内设有第二电磁阀，冲水支管的末端连接有增压喷水头，所述增压喷水头的出水口与便池的底部之间设有5-15度的夹角，所述冲洗水泵上连接有用于控制冲洗水泵启停的控制器，所述第一电磁阀和第二电磁阀连接到控制器，控制器用于控制第一电磁阀和第二电磁阀的开闭;所述污水处理分系统包括与污水分解池连通的第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，第一过滤池、第二过滤池、第三过滤池、第四过滤池均设有密封盖，所述第一过滤池内设有第一过滤层，第一过滤层下部的池壁与污水分解池的上部连通，第二过滤池内设有第二过滤层，第二过滤层上部的池壁与第一过滤层上部的第一过滤池的池壁连通，第三过滤池内设有第三过滤层，第三过滤层下部的池壁与第二过滤层下部的第二过滤池的池壁连通，第四过滤池内设有第四过滤层，第四过滤层上部的池壁与第三过滤层上部的第三过滤池的池壁连通，第四过滤层下部设有处理水泵，处理水泵的出水口连接中水池;所述第三过滤池顶部的密封盖上设有进气口和出气口，进气口内设有单向阀，出气口连接由抽风机，抽风机的出风口通过管道连接到污水分解池。
2.根据权利要求1所述的减少异味的公厕冲洗和污水处理系统，其特征在于：所述冲水支管竖直设置在主管路上，所述冲水支管的长度为1-1.2米。
3.根据权利要求1所述的减少异味的公厕冲洗和污水处理系统，其特征在于：所述第一过滤层为炉渣层。
4.根据权利要求1所述的减少异味的公厕冲洗和污水处理系统，其特征在于：所述第二过滤层为粗沙层。
5.根据权利要求1所述的减少异味的公厕冲洗和污水处理系统，其特征在于：所述第三过滤层由下至上为细沙层、石子层、芦苇层。
6.根据权利要求1所述的减少异味的公厕冲洗和污水处理系统，其特征在于：所述第四过滤层为木炭层。
说明书
一种减少异味的公厕冲洗和污水处理系统
技术领域
本实用新型涉及日用卫生设备技术领域，具体地说涉及一种减少异味的公厕冲洗和污水处理系统。
背景技术
由于公众场合人流量大，而用为公众场合内的公厕，基本上每隔一段时间都会有人上厕所，因此，目前的公厕存在如下缺陷：
1、公厕内由于没有专人负责卫生，人们在公共厕所里大小便时，常被厕所内的气味所熏， 感觉很不舒服，这主要是因为厕所用过后，没有及时冲洗造成的，因此，公厕的冲洗水量很大，即便如此，厕所的异味仍非常大，给周边空气质量会带来污染，影响人们的正常生活;
2、由于冲洗水量很大，而我国是世界缺水国家之一，人均水资源占有量仅为世界人均水 资源占有量的1/4，水资源短缺和污染问题已严重影响了我国国民经济建设和人们的正常生活。传统的厕所几乎都是利用清洁水，每次用水6～10L，实际是用98%的水稀释了2%的粪便，换句话说，就是2%的粪便污染了98%的水。因此冲厕污水作为生活污水的主要组成部分已越来越受到人们的重视，而对冲厕污水的处理、实现冲厕污水的源头治理和资源化成为污水处理的重中之重。
基于此，发明一种减少异味的公厕冲洗和污水处理系统是非常有必要的。
发明内容
本实用新型的目的在于针对上述现有技术的缺陷，提供一种减少异味的公厕冲洗和污水处理系统， 一来是保证厕所无异味;二来对冲厕污水进入及时处理，同时对污水沉淀进行处理，解决了公厕大量浪费清洁水的问题，大大节省了水资源。
为了实现上述目的，本实用新型的技术方案是：
一种减少异味的公厕冲洗和污水处理系统，包括相连接的冲洗分系统和污水处理分系统;
所述冲洗分系统包括水池、便池、污水分解池，所述水池内设有冲洗水泵，冲洗水泵的出水口连接有主管路，所述主管路上连接有若干冲水支管，冲水支管的末端设置在便池内的一端，便池内的另一端底部设有排污口，排污口连接到阴沟，阴沟的末端连接污水分解池，所述冲水支管的顶端内设有第一电磁阀，冲水支管的末端内设有第二电磁阀，冲水支管的末端连接有增压喷水头，所述增压喷水头的出水口与便池的底部之间设有5-15度的夹角，所述冲洗水泵上连接有用于控制冲洗水泵启停的控制器，所述第一电磁阀和第二电磁阀连接到控制器，控制器用于控制第一电磁阀和第二电磁阀的开闭;
所述污水处理分系统包括与污水分解池连通的第一过滤池、第二过滤池、第三过滤池、第四过滤池和中水池，第一过滤池、第二过滤池、第三过滤池、第四过滤池均设有密封盖，所述第一过滤池内设有第一过滤层，第一过滤层下部的池壁与污水分解池的上部连通，第二过滤池内设有第二过滤层，第二过滤层上部的池壁与第一过滤层上部的第一过滤池的池壁连通，第三过滤池内设有第三过滤层，第三过滤层下部的池壁与第二过滤层下部的第二过滤池的池壁连通，第四过滤池内设有第四过滤层，第四过滤层上部的池壁与第三过滤层上部的第三过滤池的池壁连通，第四过滤层下部设有处理水泵，处理水泵的出水口连接中水池;所述第三过滤池顶部的密封盖上设有进气口和出气口，进气口内设有单向阀，出气口连接由抽风机，抽风机的出风口通过管道连接到污水分解池。
作为对上述技术方案的改进，所述冲水支管竖直设置在主管路上，所述冲水支管的长度为1-1.2米。
作为对上述技术方案的改进，所述第一过滤层为炉渣层。
作为对上述技术方案的改进，所述第二过滤层为粗沙层。
作为对上述技术方案的改进，所述第三过滤层由下至上为细沙层、石子层、芦苇层。
作为对上述技术方案的改进，所述第四过滤层为木炭层。
与现有技术相比，本实用新型具有的优点和积极效果是：
本实用新型的减少异味的公厕冲洗和污水处理系统，冲洗分系统通过控制器控制冲洗水泵定时开关来对公厕进行冲水，同时控制第一电磁阀和第二电磁阀间隔1-2秒开启，能够增大冲水压力，冲厕更加干净快捷。污水处理分系统能够用简单的设备和物资来达到回收公厕污水，每次过滤都是由过滤层下部向上过滤，过滤效果好，能够把沉淀物都留在过滤池底部，便于后期清理，并且将循环过程中产生的异味抽入到污水分解池内，集中处理，防止异味外漏，本实用新型能够将公厕污水进行循环再利用，解决了公厕大量浪费清洁水的问题，大大节省了水资源，结构简单，投入成本低廉，便于推广。
