申请日2016.08.28
公开(公告)日2017.02.22
IPC分类号C02F9/08; C02F1/46; C02F1/32; C02F1/50
摘要
本实用新型公开了一种去离子水处理装置，包括污水室和处理室，所述处理室的内部一侧底端固定设有多介质过滤器，所述处理室的内部顶端一侧设有活性炭过滤器，所述处理室的内部顶端另一侧设有精密过滤器，所述处理室的内部底端另一侧设有电去离子装置，所述电去离子装置的底部出水端设有电磁阀，所述电磁阀底端通过管道与水泵固定连接，所述水泵的出水端通过管道固定连接有水箱，所述水箱的顶部设有紫外线灯。该装置结构设计合理，操作方便，有效的进行污水处理，同时保证纯水的质量，减少纯水污染，占地面积小，适用范围广泛，有利于推广和普及。

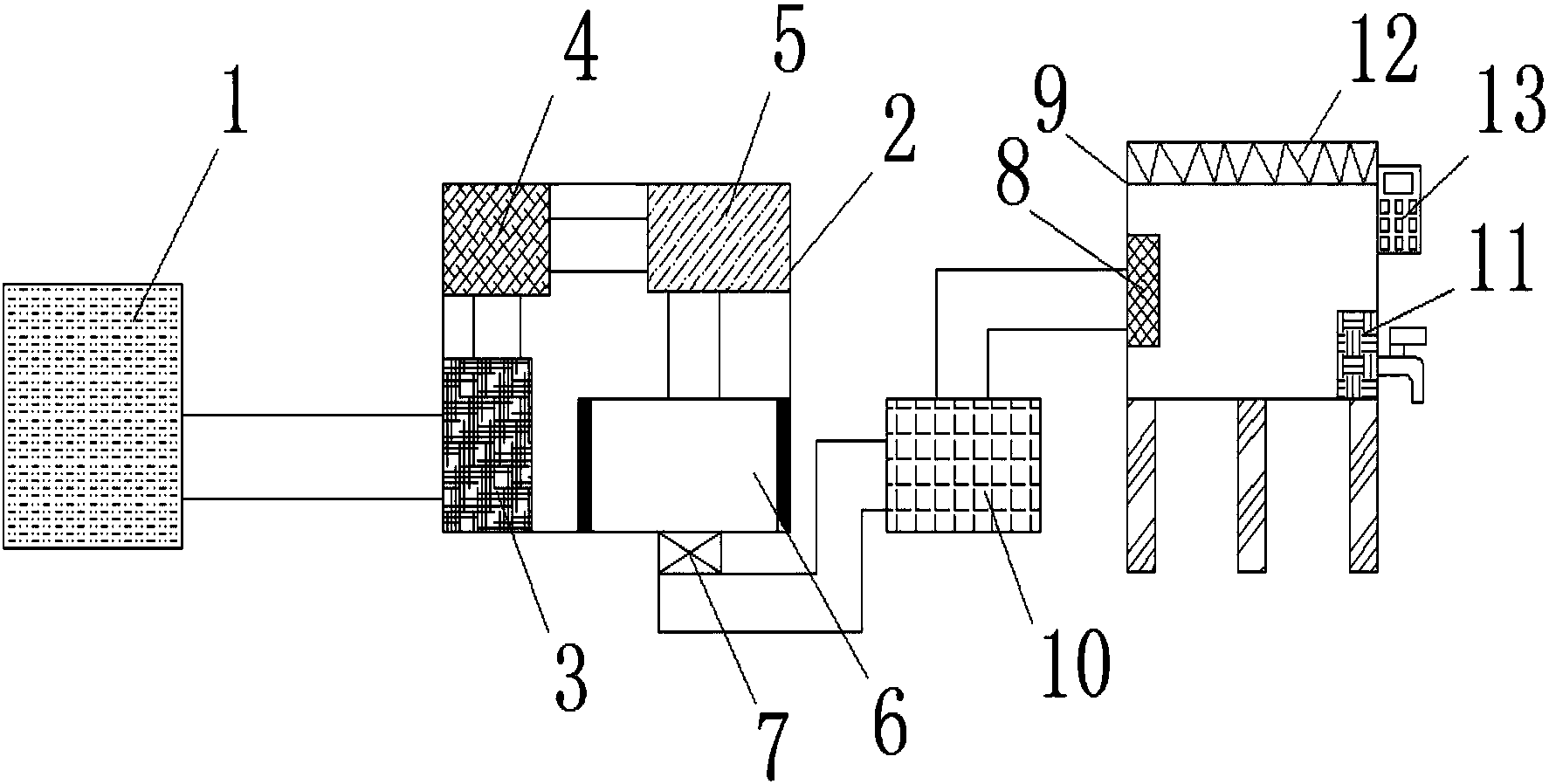

摘要附图
权利要求书
1.一种去离子水处理装置，包括污水室(1)和处理室(2)，其特征在于：所述处理室(2)的内部一侧底端固定设有多介质过滤器(3)，所述处理室(2)的内部顶端一侧设有活性炭过滤器(4)，所述处理室(2)的内部顶端另一侧设有精密过滤器(5)，所述处理室(2)的内部底端另一侧设有电去离子装置(6)，所述污水室(1)通过管道依次与多介质过滤器(3)、活性炭过滤器(4)、精密过滤器(5)和电去离子装置(6)固定连接，所述电去离子装置(6)的底部出水端设有电磁阀(7)，所述电磁阀(7)底端通过管道与水泵(10)固定连接，所述水泵(10)的出水端通过管道固定连接有水箱(9)，所述水箱(9)的顶部设有紫外线灯(12)，所述水箱(9)的一侧设有控制器(13)，所述电磁阀(7)、水泵(10)和紫外线灯(12)均与控制器(13)电性连接。
2.根据权利要求1所述的一种去离子水处理装置，其特征在于：所述水泵(10)与水箱(9)连接部设有人工半透膜(8)，且人工半透膜为芳香族聚酰胺膜。
3.根据权利要求1所述的一种去离子水处理装置，其特征在于：所述水箱(9)的内部底端一侧设有聚四乙烯制成的微孔过滤器(11)，且微孔过滤器(11)的一侧设有贯穿水箱(9)的水龙头。
4.根据权利要求1所述的一种去离子水处理装置，其特征在于：所述多介质过滤器(3)为无烟煤-石英砂-磁铁矿过滤器。
说明书
一种去离子水处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种去离子水处理装置。
背景技术
去离子水是指除去呈离子形式杂质后的水。国际标准化组织 ISO/TC147规定的“去离子”定义为：去离子水完全或不完全的去除离子物质，主要指采用离子交换树脂处理方法。现在的工艺主要采用RO反渗透的方法制取。
但是现有的去离子水处理装置结构复杂，操作麻烦，而且设备占地面积大，不适合中小型工厂使用，同时制取的去离子水容易受到细菌污染，保存不方便，不适合广泛的推广与运用。
实用新型内容
本实用新型的目的在于提供一种去离子水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种去离子水处理装置，包括污水室和处理室，所述处理室的内部一侧底端固定设有多介质过滤器，所述处理室的内部顶端一侧设有活性炭过滤器，所述处理室的内部顶端另一侧设有精密过滤器，所述处理室的内部底端另一侧设有电去离子装置，所述污水室通过管道依次与多介质过滤器、活性炭过滤器、精密过滤器和电去离子装置固定连接，所述电去离子装置的底部出水端设有电磁阀，所述电磁阀底端通过管道与水泵固定连接，所述水泵的出水端通过管道固定连接有水箱，所述水箱的顶部设有紫外线灯，所述水箱的一侧设有控制器，所述电磁阀、水泵和紫外线灯均与控制器电性连接。
优选的，所述水泵与水箱连接部设有人工半透膜，且人工半透膜为芳香族聚酰胺膜。
优选的，所述水箱的内部底端一侧设有聚四乙烯制成的微孔过滤器，且微孔过滤器的一侧设有贯穿水箱的水龙头。
优选的，所述多介质过滤器为无烟煤-石英砂-磁铁矿过滤器。
本实用新型的技术效果和优点：该去离子水处理装置，通过污水室、处理室和水箱的设置可以节省占地面积，处理室内的多组过滤器与电去离子装置配合使用可以有效的制取纯水，同时节能环保，水箱内的紫外线灯可以有效的对纯水进行杀菌消毒，防止细菌堆积，微孔过滤器与人工半透膜可以有效的保证纯水的质量，该装置结构设计合理，操作方便，有效的进行污水处理，同时保证纯水的质量，减少纯水污染，占地面积小，适用范围广泛，有利于推广和普及。
