申请日2016.08.28
公开(公告)日2017.05.24
IPC分类号C02F11/10; C02F9/06; C02F101/22
摘要
本实用新型公开了一种含铬污泥处理系统，其特征在于，包括一污泥收集池，所述污泥收集池连接一污泥调节池，所述污泥调节池与污泥热水解装置连接，所述污泥热水解装置连接一废水调节池，所述废水调节池连接一电解槽，所述电解槽与初淀池以及一级过滤池依次连接，所述一级过滤池与所述排水检查井连接，所述排水检查井与循环水池以及净水池分别连接，所述循环水池与所述污泥调节池连接。本实用新型提供了一种含铬污泥处理系统，实现了污泥处理的资源化、无害化、减量化及稳定化。

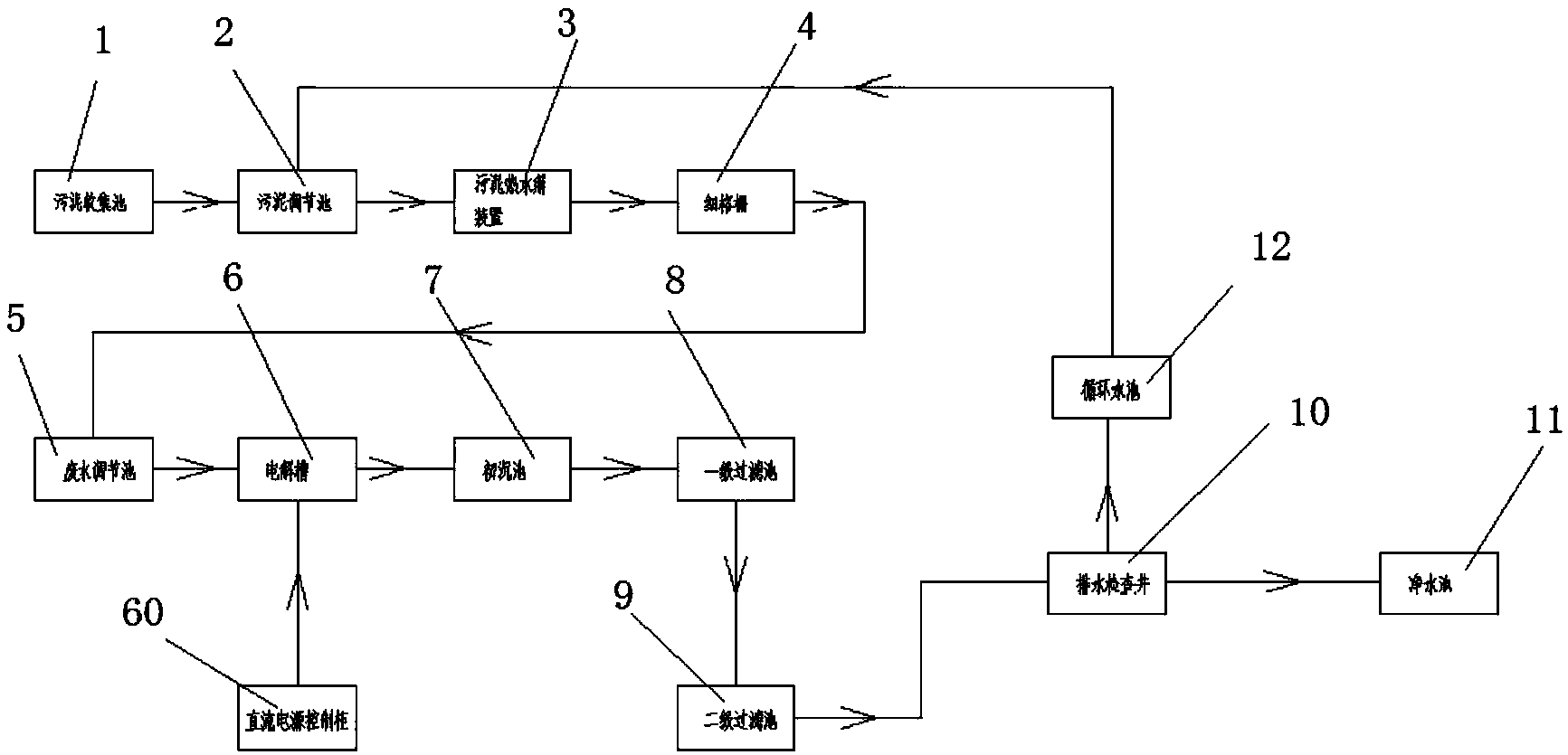

摘要附图
权利要求书
1.含铬污泥处理系统，其特征在于，包括一污泥收集池(1)，所述污泥收集池(1)连接一污泥调节池(2)，所述污泥调节池(2)与污泥热水解装置(3)连接，所述污泥热水解装置(3)连接一废水调节池(5)，所述废水调节池(5)连接一电解槽(6)，所述电解槽(6)与初淀池(7)以及一级过滤池(8)依次连接，所述一级过滤池(8)与排水检查井(10)连接，所述排水检查井(10)与循环水池(12)以及净水池(11)分别连接，所述循环水池(12)与所述污泥调节池(2)连接。
2.根据权利要求1所述的含铬污泥处理系统，其特征在于，所述污泥热水解装置(3)与所述废水调节池(5)之间设有一细格栅(4);所述细格栅(4)为不锈钢材质。
3.根据权利要求1所述的含铬污泥处理系统，其特征在于，所述一级过滤池(8)与所述排水检查井(10)之间连接一二级过滤池(9)。
4.根据权利要求1所述的含铬污泥处理系统，其特征在于，所述电解槽(6)连接一直流电源控制柜(60)，所述直流电源控制柜(60)给所述电解槽(6)提供直流电源。
说明书
含铬污泥处理系统
技术领域
本实用新型涉及一种污泥处理系统，具体涉及一种含铬污泥处理系统。
背景技术
根据中国水网的研究分析，目前全国范围内数量有限进入处理环节的污泥中，只有10%左右通过好氧发酵处理后回用到土地，另外有20%采用卫生填埋，还有少量采用焚烧、建材利用等方式进行处置，其余的70%只是随意外运、简单填埋或者堆放。这70%的污泥量成为环境污染的最大隐患—二次污染，污泥深度处理迫在眉睫。
据分析，脱水填埋工艺之所以在行业内大行其道，是由于其相较于其他工艺来说明显成本更低。一般而言，一次性投资成本最大的是干化焚烧工艺，约为70万元/吨以上，好氧/厌氧发酵制肥技术平均约为30万-50万元/吨，但深度脱水工艺投资成本约10万元/吨。简单脱水填埋所造成的二次污染问题已经在很多已运行的污泥处理设施中凸显，由此给很多项目方带来额外的二次改造投入，污泥处理生产充满市场生机。
随着行业探索的深入，被列为过渡性措施的脱水填埋工艺在国内污泥处理行业中将逐渐示弱，取而代之的是兼具无害化处理效果明显及经济性适中的好氧或厌氧发酵制肥路线，将通过资源化路径与耕地、城市园林绿地开发结合起来，好氧/厌氧发酵工艺的未来价值将集中于下游资源化的产业链延伸上。城市污泥中的有机质和氮磷钾养分含量较高，其发酵制出的有机质肥料比畜禽粪便等废弃物制出的有机肥的肥效高出不少，市场潜力很大。
目前在污泥处理领域中使用的污泥处置方法对于国家规定与要求的污泥的资源化、无害化、减量化、稳定化等问题基本都只能做到其中一、二项，不能够四个标准都能够全部达到。
实用新型内容
本实用新型提供了一种可以实现污泥处理的资源化、无害化、减量化、稳定化的含铬污泥处理系统。
根据本实用新型的一个方面，提供一种含铬污泥处理系统，其特征在于，包括一污泥收集池，所述污泥收集池连接一污泥调节池，所述污泥调节池与污泥热水解装置连接，所述污泥热水解装置连接一废水调节池，所 述废水调节池连接一电解槽，所述电解槽与初淀池以及一级过滤池依次连接，所述一级过滤池与排水检查井连接，所述排水检查井与循环水池以及净水池分别连接，所述循环水池与所述污泥调节池连接。
在一些实施方式中，所述污泥热水解装置与所述废水调节池之间设有一细格栅;所述细格栅为不锈钢材质。
在一些实施方式中，所述一级过滤池与所述排水检查井之间连接一二级过滤池。
在一些实施方式中，所述电解槽连接一直流电源控制柜，所述直流电源控制柜给所述电解槽提供直流电源。
本实用新型提供的一种含铬污泥处理系统，结构简单，利用率高，能实现污泥处理的资源化、无害化、减量化、稳定化。
