申请日2016.07.30
公开(公告)日2017.01.11
IPC分类号C02F1/24
摘要

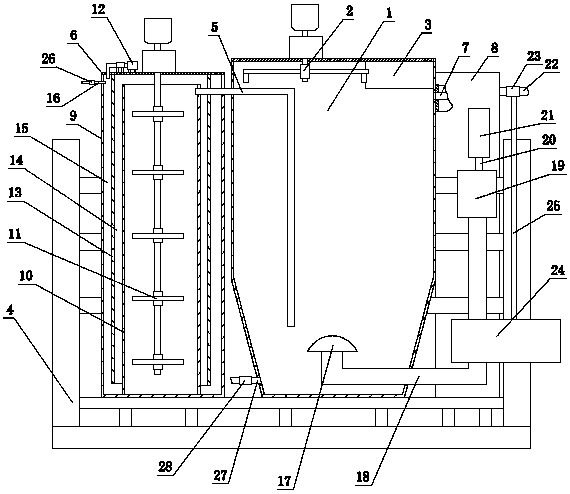

本实用新型涉及废水处理设备，具体是一种废水处理专用气浮机，包括气浮罐，所述气浮罐的顶盖内板面上设置有刮渣系统，该刮渣系统的驱动电机固定在气浮罐的顶盖外板面上，在气浮罐的内腔上部设置有排渣槽;其中：所述气浮罐固定在支撑架上，气浮罐的进水口通过进水管与加药罐连通，气浮罐的出水口通过出水管与清水储存罐连通，所述加药罐和清水储存罐均固定在支撑架上，所述进水管的出水口位于气浮罐的内腔底部。本实用新型由于所述结构而具有的优点是：适用于小城镇、制造成本低和利于后期维护。
权利要求书
1.一种废水处理专用气浮机，包括气浮罐，所述气浮罐的顶盖内板面上设置有刮渣系统，该刮渣系统的驱动电机固定在气浮罐的顶盖外板面上，在气浮罐的内腔上部设置有排渣槽;其特征在于：所述气浮罐固定在支撑架上，气浮罐的进水口通过进水管与加药罐连通，气浮罐的出水口通过出水管与清水储存罐连通，所述加药罐和清水储存罐均固定在支撑架上，所述进水管的出水口位于气浮罐的内腔底部;
所述加药罐又包括罐体，位于罐体内腔中的内桶，位于内桶内腔中的搅拌器，该搅拌器的驱动电机固定在罐体的顶盖外板面上，在顶盖外板面上还固定有加药系统;在顶盖内板面上固定有一个外桶，所述内桶位于外桶内，内桶外壁与外桶内壁之间形成流道Ⅰ，外桶外壁与罐体内壁之间形成流道Ⅱ，所述流道Ⅰ的底部与流道Ⅱ的底部贯通，所述加药系统的加药管与流道Ⅱ的顶部连通，流道Ⅱ的顶部还通过供水管与废水源连通;
所述气浮罐的内腔底部设置有释放器，该释放器通过管道Ⅰ与储气罐连通，该储气罐通过管道Ⅱ与空气压缩泵连通，所述储气罐和空气压缩泵均固定在支撑架上;
所述清水储存罐上设置有出水管道，该出水管道上设置有高压水泵。
2.根据权利要求1所述的废水处理专用气浮机，其特征在于：所述管道Ⅰ上设置有气水混合罐，该气水混合罐通过旁通管与高压水泵连通。
说明书
废水处理专用气浮机
技术领域
本实用新型涉及废水处理设备，尤其是一种适用于小城镇、制造成本低和利于后期维护的废水处理专用气浮机。
背景技术
现有技术的废水处理中，一般采用气浮池将废水中渣滓气浮在水池表面，然后通过刮渣器将渣滓排至除渣槽中，使用气浮池还的安装曝气系统和修建独立的加药池。由于现有技术的气浮池采用土建方式修建，设计复杂，施工要求较高，施工周期、难度、造价较大，往往修建出来的气浮池达不到设计要求，造成工程质量不达标。制造成本高，同时也不适用于小城镇。
实用新型内容
本实用新型的目的是提供一种适用于小城镇、制造成本低和利于后期维护的废水处理专用气浮机。
为实现上述目的而采用的技术方案是这样的，即一种废水处理专用气浮机，包括气浮罐，所述气浮罐的顶盖内板面上设置有刮渣系统，该刮渣系统的驱动电机固定在气浮罐的顶盖外板面上，在气浮罐的内腔上部设置有排渣槽;其特征在于：所述气浮罐固定在支撑架上，气浮罐的进水口通过进水管与加药罐连通，气浮罐的出水口通过出水管与清水储存罐连通，所述加药罐和清水储存罐均固定在支撑架上，所述进水管的出水口位于气浮罐的内腔底部;
所述加药罐又包括罐体，位于罐体内腔中的内桶，位于内桶内腔中的搅拌器，该搅拌器的驱动电机固定在罐体的顶盖外板面上，在顶盖外板面上还固定有加药系统;在顶盖内板面上固定有一个外桶，所述内桶位于外桶内，内桶外壁与外桶内壁之间形成流道Ⅰ，外桶外壁与罐体内壁之间形成流道Ⅱ，所述流道Ⅰ的底部与流道Ⅱ的底部贯通，所述加药系统的加药管与流道Ⅱ的顶部连通，流道Ⅱ的顶部还通过供水管与废水源连通;
所述气浮罐的内腔底部设置有释放器，该释放器通过管道Ⅰ与储气罐连通，该储气罐通过管道Ⅱ与空气压缩泵连通，所述储气罐和空气压缩泵均固定在支撑架上;
所述清水储存罐上设置有出水管道，该出水管道上设置有高压水泵。
本实用新型由于上述结构而具有的优点是：适用于小城镇、制造成本低和利于后期维护。
