申请日2016.08.28
公开(公告)日2017.03.08
IPC分类号C02F9/02
摘要
本实用新型公开了废水处理系统技术领域的一种用于制药工业的离子交换柱废水处理系统，包括污水池，所述污水池左侧壁设置进水管，所述污水池右侧壁设置有污水管，所述污水管右端设置有过滤箱，所述过滤箱左侧设置有离子交换装置，本实用新型通过过滤箱的设置，使抽水泵抽出的废水得到初次过滤，减少废水中的大型颗粒物，减少对其他设备的损害，通过离心过滤泵的设置，被过滤箱过滤后的废水中的微小颗粒物能够得到过滤，减少微小颗粒物对阳离子交换柱的影响，通过加压泵的设置，使被离心过滤泵过滤后的废水能够有足够的压力进入阳离子交换柱中，通过阳离子交换柱中的设置，使废水中的阳离子能够被过滤掉。

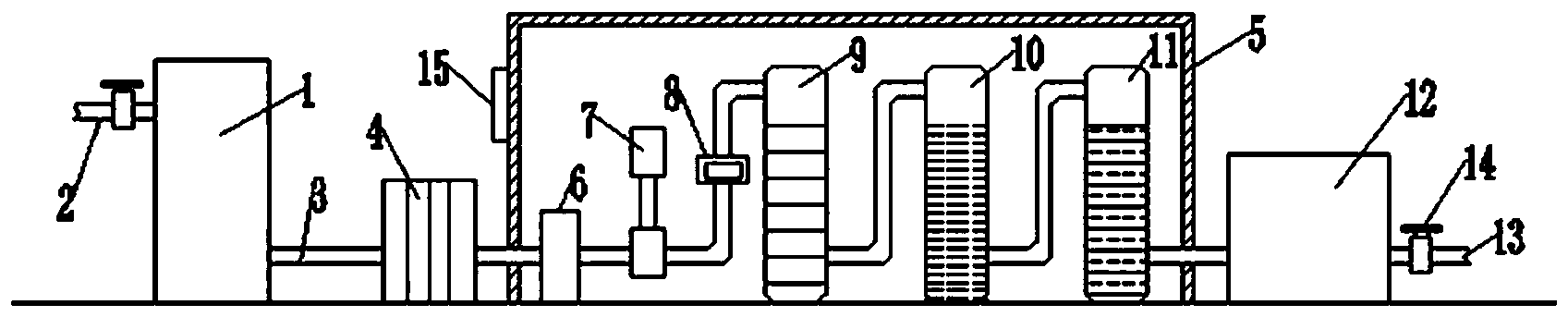

摘要附图
权利要求书
1.一种用于制药工业的离子交换柱废水处理系统，包括污水池(1)，其特征在于：所述污水池(1)的左侧壁设置进水管(2)，所述污水池(1)的右侧壁设置有污水管(3)，所述污水管(3)的右端设置有过滤箱(4)，所述过滤箱(4)的左侧设置有离子交换装置(5)，所述离子交换装置(5)的内腔底部左端设置有抽水泵(6)，所述抽水泵(6)的左端通过水管连接在过滤箱(4)的右端，所述抽水泵(6)的右端通过水管连接有离心过滤泵(7)，所述离心过滤泵(7)的右端通过水管连接有加压泵(8)，所述加压泵(8)的顶部通过水管连接有阳离子交换柱(9)，所述阳离子交换柱(9)的右端通过水管连接有阴离子交换柱(10)，所述阴离子交换柱(10)的右端通过水管连接有分层离子交换柱(11)，所述分层离子交换柱(11)的右端通过水管连接有蓄水池(12)，所述蓄水池(12)设置在离子交换装置(5)的右侧，所述蓄水池(12)的右端设置有出水管(13)，所述出水管(13)和进水管(2)的外壁均设置有电磁阀(14)，所述离子交换装置(5)的左侧壁设置有控制装置(15)，所述控制装置(15)分别与抽水泵(6)、离心过滤泵(7)、加压泵(8)和电磁阀(14)电性连接。
2.根据权利要求1所述的一种用于制药工业的离子交换柱废水处理系统，其特征在于：所述过滤箱(4)的内腔左侧设置有过滤网层(41)，所述过滤网层(41)的右侧设置有活性炭过滤层(42)，所述活性炭过滤层(42)的右侧设置有吸附海绵层(43)，所述吸附海绵层(43)设置在过滤箱(4)的内腔。
3.根据权利要求1所述的一种用于制药工业的离子交换柱废水处理系统，其特征在于：所述阳离子交换柱(9)的外壳、阴离子交换柱(10)的外壳和分层离子交换柱(11)的外壳结构相同。
4.根据权利要求1所述的一种用于制药工业的离子交换柱废水处理系统，其特征在于：所述进水管(2)和出水管(13)均为不锈钢钢管。
说明书
一种用于制药工业的离子交换柱废水处理系统
技术领域
本实用新型涉及废水处理系统技术领域，具体为一种用于制药工业的离子交换柱废水处理系统。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，工业废水造成的污染主要有：有机需氧物质污染，化学毒物污染，无机固体悬浮物污染，重金属污染，酸污染，碱污染，植物营养物质污染，热污染，病原体污染等，许多污染物有颜色、臭味或易生泡沫，因此工业废水常呈现使人厌恶的外观，造成水体大面积污染，直接威胁人民群众的生命和健康，因此控制工业废水尤为重要，例如中国专利申请号为201220731051.8一种工业废水处理系统，具体内容为：一种工业废水处理系统，依次包括由中央控制器控制的调节池、沉砂池、水解池、厌氧池、缺氧池、好氧池、二沉池、快滤池、反冲洗池、人工湿地及消毒池，进一步的，所述调节池的废水入口处设有粗栅格井，进一步的，所述沉砂池废水入口处设有细栅格井，本工业废水处理系统置全部由中央控制器根据设定的参数自动控制，无需人工操作，自动化程度高，这种工业废水处理系统，虽然废水处理系统置全部由中央控制器根据设定的参数自动控制，无需人工操作，自动化程度高，但是在水处理净化部分，没有处理废水中阴阳离子的设置，使废水的净化不完全，不能保证处理后的水没有污染，因此，设计一种用于制药工业的离子交换柱废水处理系统。
实用新型内容
本实用新型的目的在于提供一种用于制药工业的离子交换柱废水处理系统，以解决上述背景技术中提出的工业废水处理系统在水处理净化部分，没有处理废水中阴阳离子的设置，使废水的净化不完全，不能保证处理后的水没有污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于制药工业的离子交换柱废水处理系统，包括污水池，所述污水池的左侧壁设置进水管，所述污水池的右侧壁设置有污水管，所述污水管的右端设置有过滤箱，所述过滤箱的左侧设置有离子交换装置，所述离子交换装置的内腔底部左端设置有抽水泵，所述抽水泵的左端通过水管连接在过滤箱的右端，所述抽水泵的右端通过水管连接有离心过滤泵，所述离心过滤泵的右端通过水管连接有加压泵，所述加压泵的顶部通过水管连接有阳离子交换柱，所述阳离子交换柱的右端通过水管连接有阴离子交换柱，所述阴离子交换柱的右端通过水管连接有分层离子交换柱，所述分层离子交换柱的右端通过水管连接有蓄水池，所述蓄水池设置在离子交换装置的右侧，所述蓄水池的右端设置有出水管，所述出水管和进水管的外壁均设置有电磁阀，所述离子交换装置的左侧壁设置有控制装置，所述控制装置分别与抽水泵、离心过滤泵、加压泵和电磁阀电性连接。
优选的，所述过滤箱的内腔左侧设置有过滤网层，所述过滤网层的右侧设置有活性炭过滤层，所述活性炭过滤层的右侧设置有吸附海绵层，所述吸附海绵层设置在过滤箱的内腔。
优选的，所述阳离子交换柱的外壳、阴离子交换柱的外壳和分层离子交换柱的外壳结构相同。
优选的，所述进水管和出水管均为不锈钢钢管。
与现有技术相比，本实用新型的有益效果是：本实用新型通过过滤箱的设置，使抽水泵抽出的废水得到初次过滤，减少废水中的大型颗粒物，减少对其他设备的损害，通过离心过滤泵的设置，被过滤箱过滤后的废水中的微小颗粒物能够得到过滤，减少微小颗粒物对阳离子交换柱的影响，通过加压泵的设置，使被离心过滤泵过滤后的废水能够有足够的压力进入阳离子交换柱中，通过阳离子交换柱中的设置，使废水中的阳离子能够被过滤掉，通过阴离子交换柱的设置，使废水中的阴离子能够被过滤掉，通过分层离子交换柱的设置，再次综合的过滤掉废水中的阴离子和阳离子，通过分级设置阳离子交换柱、阴离子交换柱和分层离子交换柱，使进入蓄水池中的水不含阴阳离子，保证废水的净化完全，通过电磁阀的设置，使废水的排放和过滤水的运用能够实现自动化控制，节约人力资源。
