申请日2016.08.28
公开(公告)日2017.03.22
IPC分类号C02F9/04; C02F101/10
摘要
本实用新型公开了一种用于含磷酸废水的处理装置，它包括依次通过管道连通的石灰储罐、中和搅拌罐、板框压滤机、第一蓄水池、机械过滤器、活性炭过滤器、UDF过滤器、第二蓄水池和反渗透膜，采用本实用新型的装置对含磷酸废水进行过滤处理后得到的纯水，该纯水的电阻率大于5MΩ，可以再次用于磷酸铁产品的洗涤，通过在过滤过程中得到的磷酸钙沉淀进行回收用于化肥工业使用。
摘要附图
权利要求书
1.一种用于含磷酸废水的处理装置，其特征在于，它包括依次设置的石灰储罐(1)、中和搅拌罐(2)、板框压滤机(3)、第一蓄水池(4)、机械过滤器(5)、活性炭过滤器(6)、UDF过滤器(7)、第二蓄水池(8)和反渗透膜(9)，所述石灰储罐(1)通过管道与中和搅拌罐(2)连通，中和搅拌罐(2)通过管道与板框压滤机(3)连通，板框压滤机(3)通过管道与第一蓄水池(4)连通，第一蓄水池(4)通过管道与机械过滤器(5)连通，机械过滤器(5)通过管道与活性炭过滤器(6)连通，活性炭过滤器(6)通过管道与UDF过滤器(7)连通，UDF过滤器(7)通过管道与第二蓄水池(8)，第二蓄水池(8)通过管道与反渗透膜(9)连通。
2.根据权利要求1所述的用于含磷酸废水的处理装置，其特征在于，所述中和搅拌罐(2)上开设有石灰进料口(21)和含磷酸废水进料口(22)，所述石灰储罐(1)出料口通过管道与石灰进料口(21)连通。
说明书
用于含磷酸废水的处理装置
技术领域
本实用新型涉及一种废水处理技术领域，具体涉及一种用于含磷酸废水的处理装置。
背景技术
电芯正极材料磷酸铁锂的原材料磷酸铁在制备过程中，要用纯水对产品洗涤去除杂质，所产生的废水中含有少量约1-5%的磷酸，如用加热蒸馏浓缩的方法回收磷酸，能耗巨大，设备要求高。如简单的进行中和沉淀，则水资源得不到有效利用。
实用新型内容
本实用新型的目的在于提供一种用于含磷酸废水的处理装置，以解决现有技术中进行中和沉淀，水资源得不到有效利用的问题。
为实现上述目的，本实用新型采用以下技术方案：

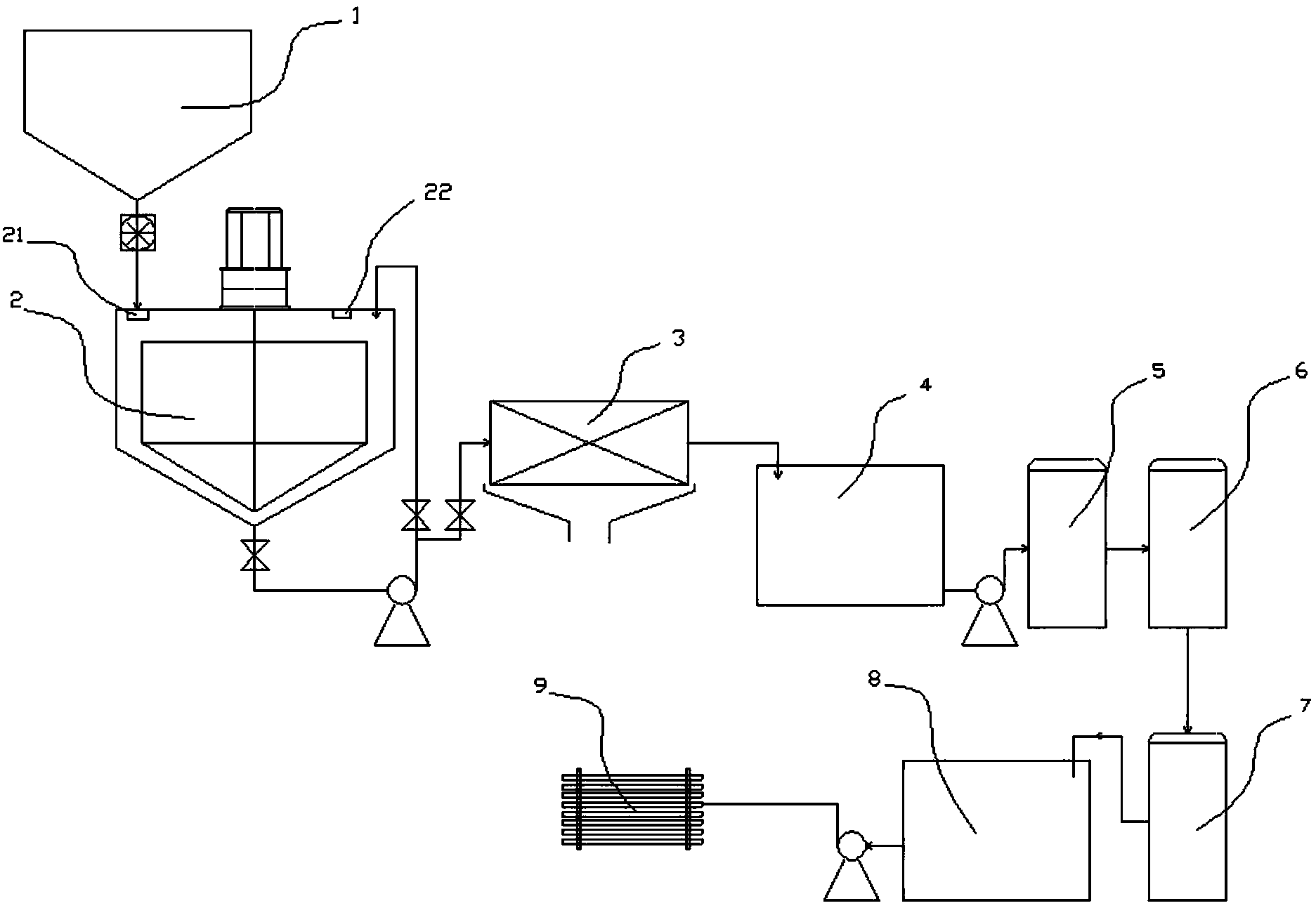

一种用于含磷酸废水的处理装置，它包括依次设置的石灰储罐、中和搅拌罐、板框压滤机、第一蓄水池、机械过滤器、活性炭过滤器、UDF过滤器、第二蓄水池和反渗透膜，所述石灰储罐通过管道与中和搅拌罐连通，中和搅拌罐通过管道与板框压滤机连通，板框压滤机通过管道与第一蓄水池连通，第一蓄水池通过管道与机械过滤器连通，机械过滤器通过管道与活性炭过滤器连通，活性炭过滤器通过管道与UDF过滤器连通，UDF过滤器通过管道与第二蓄水池，第二蓄水池通过管道与反渗透膜连通。
优选地，所述中和搅拌罐上开设有石灰进料口和含磷酸废水进料口，所述石灰储罐出料口通过管道与石灰进料口连通。
本技术方案中首先通过石灰储罐将石灰加入中和搅拌罐，再将含磷酸废水加入中和搅拌罐，通过中和搅拌罐将石灰和含磷酸废水进行中和反应，然后经过板框压滤机过滤去除产物中的磷酸钙沉淀，将磷酸钙沉淀回收用于化肥工业使用，再经过机械过滤器、活性炭过滤器、UDF过滤器等多级过滤去除产物中细小的杂质颗粒，然后将废水返回至原水点，经过反渗透膜，进一步去除水中残余的阴阳离子杂质，得到电阻率>5MΩ的纯水，最有将该纯水再次用于磷酸铁产品的洗涤。
本实用新型具有如下优点：
采用本实用新型的装置对含磷酸废水进行过滤处理后得到的纯水，该纯水的电阻率大于5MΩ，可以再次用于磷酸铁产品的洗涤，通过在过滤过程中得到的磷酸钙沉淀进行回收用于化肥工业使用。
