申请日2016.08.18
公开(公告)日2016.11.09
IPC分类号C02F1/32; C02F1/72
摘要
本发明公开了一种水处理用光催化消毒器，包括有供水流通过的容器，在所述的容器上设有进水口和出水口，设有光催化装置，所述的光催化装置包括有控制器和置于容器内的消毒装置，所述的消毒装置包括有紫外线发生器和与水流接触且能使水流通过的光催化网，在所述的光催化网上涂覆有二氧化钛图层，所述的紫外线发生器发出的紫外线能照射到光催化网上。采用上面结构通过紫外线照射和紫外线照射二氧化钛图层产生强氧化反应的作用双重消毒，达到了更好的消毒效果。

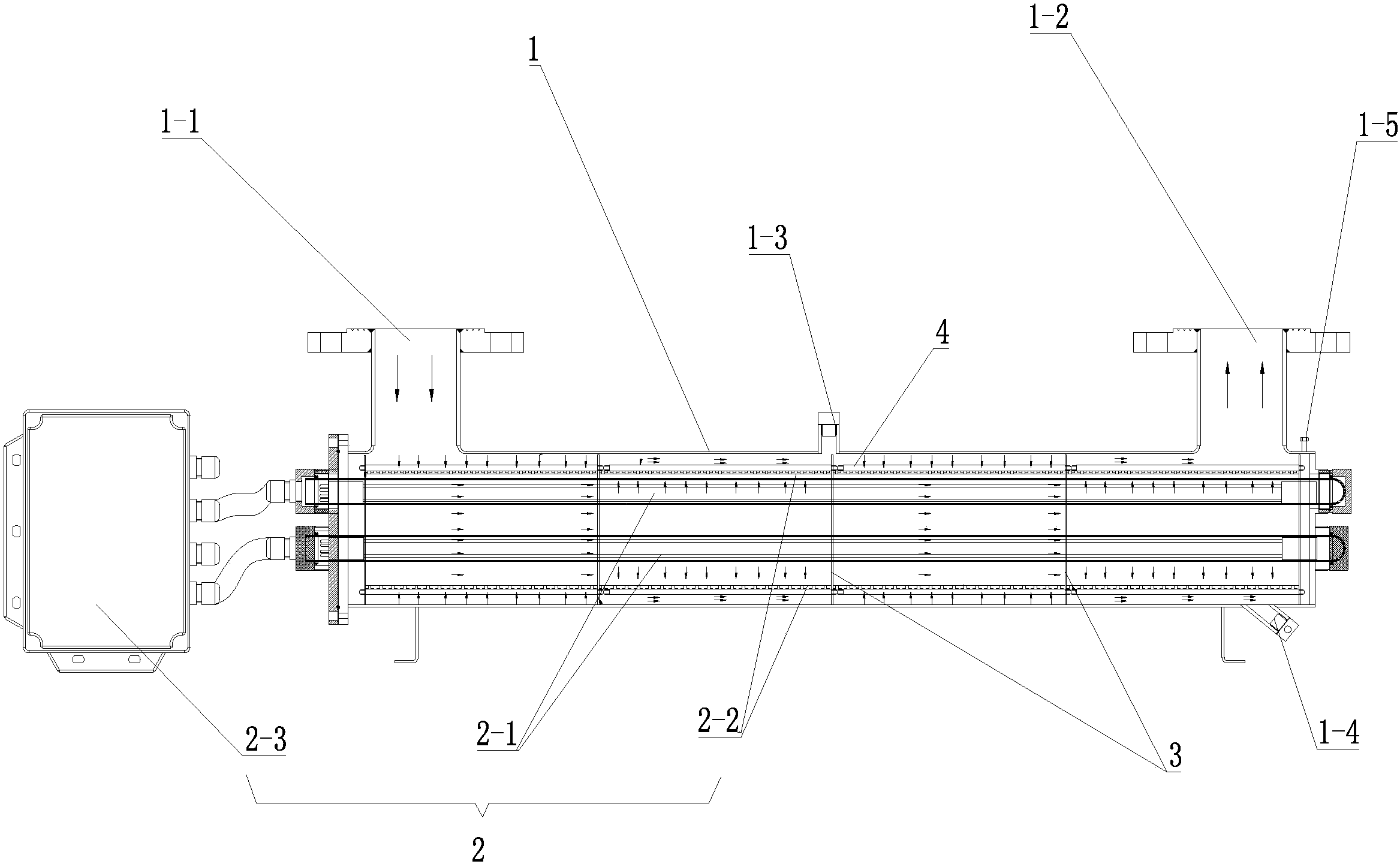

摘要附图
权利要求书
1.一种水处理用光催化消毒器，包括有供水流通过的容器(1)，在所述的容器(1)上设有进水口(1-1)和出水口(1-2)，其特征在于：设有光催化装置(2)，所述的光催化装置(2)包括有控制器(2-3)和置于容器(1)内的消毒装置，所述的消毒装置包括有紫外线发生器(2-1)和与水流接触且能使水流通过的光催化网(2-2)，在所述的光催化网(2-2)上涂覆有二氧化钛图层，所述的紫外线发生器(2-1)发出的紫外线能照射到光催化网(2-2)上。
2.根据权利要求1所述的一种水处理用光催化消毒器，其特征在于：所述的光催化网(2-2)环绕在所述的紫外线发生器(2-1)周围。
3.根据权利要求2所述的一种水处理用光催化消毒器，其特征在于：所述的紫外线发生器(2-1)置于容器(1)中部，所述的光催化网(2-2)靠近容器(1)内壁。
4.根据权利要求2或3所述的一种水处理用光催化消毒器，其特征在于：在所述的容器(1)内设有将容器(1)内腔室分隔开且引导水流流向的扰流板(3)。
5.根据权利要去1所述的一种水处理用光催化消毒器，其特征在于：所述的光催化网(2-2)设有若干且将容器(1)内腔室分隔成若干段。
6.根据权利要求5所述的一种水处理用光催化消毒器，其特征在于：所述的紫外线发生器(2-1)贯穿容器(1)。
7.根据权利要求1所述的一种水处理用光催化消毒器，其特征在于：所述的紫外线发生器(2-1)为紫外线灯管。
8.根据权利要求7所述的一种水处理用光催化消毒器，其特征在于：所述的紫外线发生器(2-1)设有若干个。
9.根据权利要去1所述的一种水处理用光催化消毒器，其特征在于：在所述的容器(1)上设有观察容器(1)内水流的透视窗(1-3)和排水口(1-4)，在所述的容器(1)上还设有接地线(1-5)。
10.根据权利要求1所述的一种水处理用光催化消毒器，其特征在于：所述的控制器(2-3)与紫外线发生器(2-1)控制连接。
说明书
一种水处理用光催化消毒器
技术领域
本发明涉及一种消毒器，尤其是一种水处理消毒器。
背景技术
在现在工业发展迅速的社会，环境污染已经成为人们关注的首要话题，尤其是水污染，相应的水处理装置也应运而生，现有的水处理装置对污染水质的消毒处理多采用化学试剂消毒或者物理消毒，化学试剂消毒容易产生二次污染，而物理消毒却不够用彻底，所以在水消毒处方面有了很大的局限性，没有一种能够更好的消毒设备。
发明内容
为了解决现有技术中的不足，提供安全有可靠，且消毒效果好消毒器，本发明所采用的技术方案是：
一种水处理用光催化消毒器，包括有供水流通过的容器，在所述的容器上设有进水口和出水口，设有光催化装置，所述的光催化装置包括有控制器和置于容器内的消毒装置，所述的消毒装置包括有紫外线发生器和与水流接触且能使水流通过的光催化网，在所述的光催化网上涂覆有二氧化钛涂层，所述的紫外线发生器发出的紫外线能照射到光催化网上。
所述的光催化网环绕在所述的紫外线发生器周围。
所述的紫外线发生器置于容器中部，所述的光催化网靠近容器内壁。
在所述的容器内设有将容器内腔室分隔开且引导水流流向的扰流板。
所述的光催化网设有若干且将容器内腔室分隔成若干段。
所述的紫外线发生器贯穿容器。
所述的紫外线发生器为紫外线灯管。
所述的紫外线发生器设有若干个。
在所述的容器上设有观察容器内水流的透视窗和排水口，在所述的容器上还设有接地线。
所述的控制器与紫外线发生器控制连接。
采用上面所述结构的消毒器，水流在容器内即通过紫外线照射可以进行消毒，而且紫外线照射涂覆有二氧化钛的光催化网时又可以产生强氧化分解作用，这样水流通过光催化网时又可以强氧化消毒，双重消毒使得消毒更彻底，假设扰流板可以使水流往复通过光催化网，多次消毒消毒效果更好;将光催化网设置多个供水流依次通过也可以实现多次消毒的作用，提高消毒效果。
