申请日2016.12.27
公开(公告)日2017.06.30
IPC分类号C12M1/38; C12M1/34; C12M1/02
摘要
本实用新型公开了一种污水处理中的微生物培养装置，包括罐体，所述罐体顶部四周连接支撑柱，所述支撑柱顶部焊接支撑杆，所述支撑杆顶部设有驱动电机，所述驱动电机底部连接旋转轴，所述旋转轴贯穿罐体顶部并固定连接伸缩杆，所述伸缩杆上设有浮块，所述浮块下方设有搅拌叶，所述罐体一侧设有抽液管与控制器，所述抽液管上设有水泵与换热器，所述罐体另一侧设有入料口，所述罐体内腔顶部设有温度传感器与紫外线杀菌灯，该微生物培养装置可以根据液面的高低来自动调整搅拌叶的高度，从而避免了搅拌叶高于液位做无用功，利用控制装置对各电力元件进行控制，利用加热器对培养液进行加热，当培养液温度过高时，利用换热器将培养液循环降温。

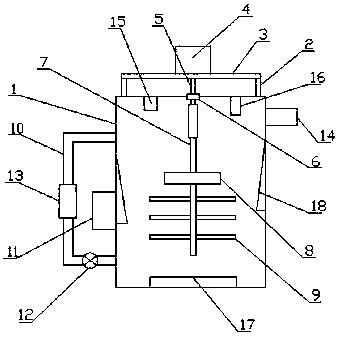

摘要附图
权利要求书
1.一种污水处理中的微生物培养装置，包括罐体(1)，其特征在于，所述罐体(1)顶部四周连接支撑柱(2)，所述支撑柱(2)顶部焊接支撑杆(3)，所述支撑杆(3)顶部设有驱动电机(4)，所述驱动电机(4)底部连接旋转轴(5)，所述旋转轴(5)通过轴承(6)贯穿罐体(1)顶部并固定连接伸缩杆(7)，所述伸缩杆(7)上设有浮块(8)，所述浮块(8)下方设有搅拌叶(9)，所述罐体(1)一侧设有抽液管(10)与控制器(11)，所述抽液管(10)上设有水泵(12)与换热器(13)，所述罐体(1)另一侧设有入料口(14)，所述罐体(1)内腔顶部设有温度传感器(15)与紫外线杀菌灯(16)，所述控制器(11)与所述水泵(12)、换热器(13)、温度传感器(15)分别电性连接，所述罐体(1)内腔底部设有加热器(17)。
2.根据权利要求1所述的一种污水处理中的微生物培养装置，其特征在于，所述罐体(1)内对应入料口(14)与抽液管(10)下方位置均设有缓流板(18)。
3.根据权利要求1所述的一种污水处理中的微生物培养装置，其特征在于，所述支撑杆(3)为十字交叉连接。
4.根据权利要求1所述的一种污水处理中的微生物培养装置，其特征在于，所述抽液管(10)两端均连接罐体(1)一侧。
5.根据权利要求1所述的一种污水处理中的微生物培养装置，其特征在于，所述搅拌叶(9)数量至少为三个。
说明书
一种污水处理中的微生物培养装置
技术领域
本实用新型涉及一种污水处理中的微生物培养装置装置领域，具体为一种污水处理中的微生物培养装置。
背景技术
污水生物处理是用生物学的方法处理污水的总称，是现代污水处理应用中最广泛的方法之一，主要借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得到净化，按对氧气需求情况可分为厌氧生物处理和好氧生物处理两大类，厌氧生物处理系利用厌氧微生物把有机物转化为有机酸，甲烷菌再把有机酸分解为甲烷、二氧化碳和氢等，如厌氧塘、化粪池、污泥的厌气消化和厌氧生物反应器等，好氧生物处理系采用机械曝气或自然曝气(如藻类光合作用产氧等)为污水中好氧微生物提供活动能源，促进好氧微生物的分解活动，使污水得到净化，如活性污泥、生物滤池、生物转盘、污水灌溉、氧化塘的功能。污水生物处理效果好，费用低，技术较简单，应用比较简单。
传统的微生物液体发酵主要采用摇床及发酵罐方式培养，由于微生物的种类众多，其对于培养温度的要求极为苛刻，传统的微生物培养装置均不能为微生物提供一个适当的温度环境，人们对培养温度的把握往往不得当，从而导致微生物的培养失败，此外，在好氧微生物的培养过程中，需要利用搅拌装置的搅拌来使得微生物与氧气的充分接触，以使得微生物能够得到快速的繁衍，但是当培养罐内的液面不确定的时候，搅拌装置在更多时候会做无用功。
实用新型内容
本实用新型提出一种污水处理中的微生物培养装置，该微生物培养装置可以根据液面的高低来自动调整搅拌叶的高度，从而避免了搅拌叶高于液位做无用功，利用控制装置对各电力元件进行控制，利用加热器对培养液进行加热，当培养液温度过高时，利用换热器将培养液循环降温。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水处理中的微生物培养装置，包括罐体，所述罐体顶部四周连接支撑柱，所述支撑柱顶部焊接支撑杆，所述支撑杆顶部设有驱动电机，所述驱动电机底部连接旋转轴，所述旋转轴贯穿罐体顶部并固定连接伸缩杆，所述伸缩杆上设有浮块，所述浮块下方设有搅拌叶，所述罐体一侧设有抽液管与控制器，所述抽液管上设有水泵与换热器，所述罐体另一侧设有入料口，所述罐体内腔顶部设有温度传感器与紫外线杀菌灯，所述控制器与所述水泵、换热器、温度传感器分别电性连接，所述罐体内腔底部设有加热器。
作为本实用新型的一种优选技术方案，所述罐体内对应入料口与抽液管下方位置均设有缓流板。
作为本实用新型的一种优选技术方案，所述支撑杆为十字交叉连接。
作为本实用新型的一种优选技术方案，所述抽液管两端均连接罐体一侧。
作为本实用新型的一种优选技术方案，所述搅拌叶数量至少为三个。
本实用新型所达到的有益效果是：所述的一种污水处理中的微生物培养装置可以根据液面的高低来自动调整搅拌叶的高度，从而避免了搅拌叶高于液位做无用功，利用控制装置对各电力元件进行控制，利用加热器对培养液进行加热，当培养液温度过高时，利用换热器将培养液循环降温。
