申请日2016.08.24
公开(公告)日2017.02.15
IPC分类号C02F1/24
摘要
本实用新型涉及污水处理设备领域，具体地说，涉及一种用于污水处理的高效气浮机。包括气浮池、清水池、污水池和曝气装置;所述曝气装置包括安装在气浮池外部的溶气罐和空压机。本实用新型的优点：1、污水处理能力大、效率高、占地少;2、工艺过程及设备构造简单，便于使用、维护;3、能完全消除污泥膨胀;4、气浮时，向水中曝气，对去除水中的表面活性剂及臭味有明显效果，同时，由于曝气增加了水中的溶解氧，可为后续处理提供有利条件。

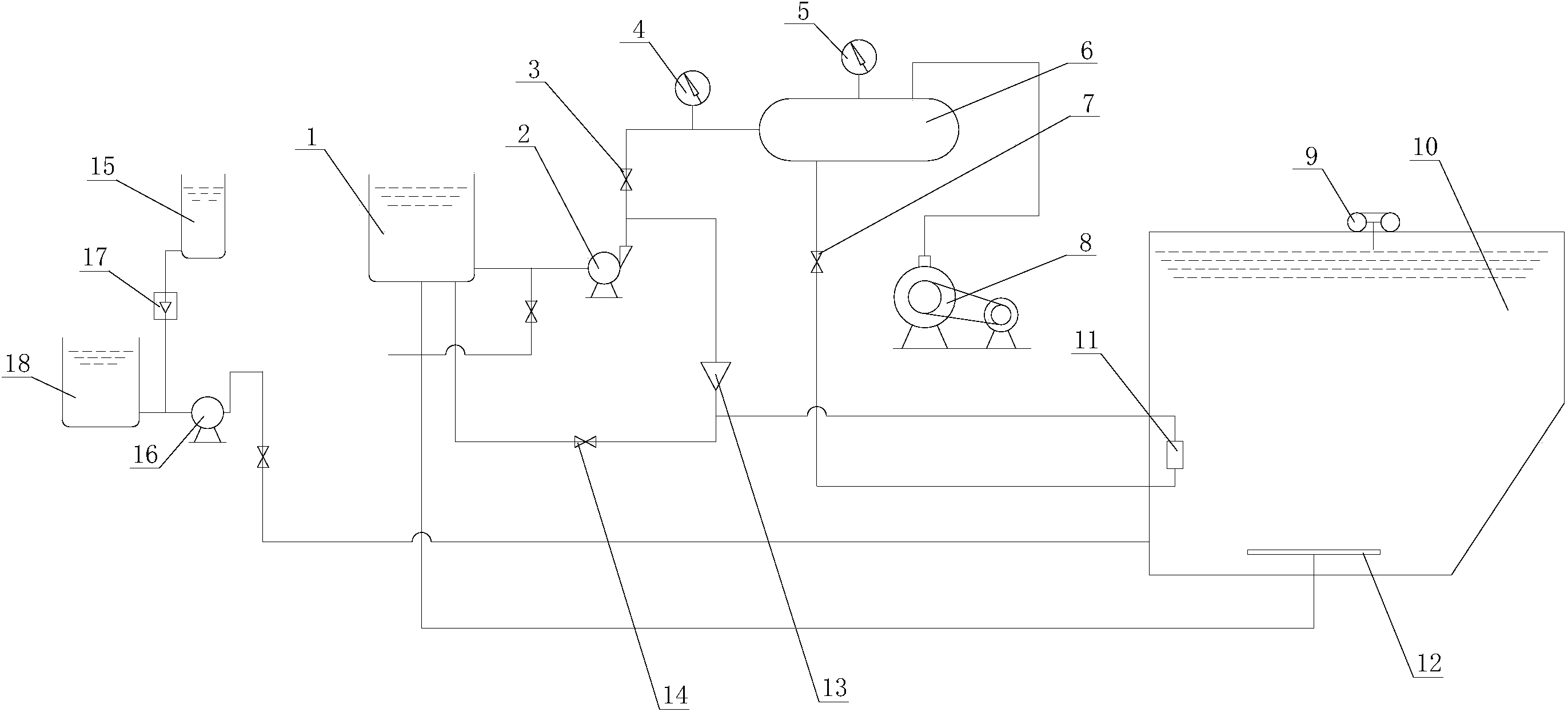

摘要附图
权利要求书
1.一种用于污水处理的高效气浮机，包括气浮池(10)、清水池(1)和污水池(18);所述气浮池(10)的顶部设有刮沫机(9)，底部设有集水器(12)，所述集水器(12)通过管道与清水池(1)的进水口相连接;所述污水池(18)的出口通过污水管道连接污水泵(16)，所述污水管道通过加药管到连接投药罐(15);所述污水泵(16)的出口通过管道连接气浮池(10);其特征在于：所述高效气浮机还包括曝气装置，所述曝气装置包括安装在气浮池(10)外部的溶气罐(6)和空压机(8)，所述空压机(8)通过进气管道与溶气罐(6)相连接并向溶气罐(6)内加压;所述溶气罐(6)的出气口通过输气管道与设置在气浮池(10)内的释放器(11)相连接;所述输气管道上安装有输气控制阀(7);所述清水池(1)的出水口通过清水管道连接清水泵(2)，所述清水泵(2)通过输水管道与所述释放器(11)相连接，所述输水管道上安装有射流器(13)，且输水管道通过回水管与清水池(1)的回水口相连接，所述回水管上安装有回水控制阀(14);所述溶气罐(6)的泄压口通过泄压管道与清水泵(2)出口处的输水管道相连接，所述泄压管道上安装有泄压控制阀(3)。
2.根据权利要求1所述用于污水处理的高效气浮机，其特征在于：所述溶气罐(6)上安装有溶气罐压力表(5);所述泄压管道上安装有管路压力表(4)。
3.根据权利要求1所述用于污水处理的高效气浮机，其特征在于：所述加药管上安装有流量计(17)。
说明书
用于污水处理的高效气浮机
技术领域
本实用新型涉及污水处理设备领域，具体地说，涉及一种用于污水处理的高效气浮机。
背景技术
气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。目前，气浮机在给水、工业污水和城市污水处理方面都有应用。
现有的气浮机主要存在处理能力小、工艺过程繁杂、工作效率低、污泥膨胀消除不彻底等缺陷。
实用新型内容
本实用新型的目的在于，提供一种用于污水处理的高效气浮机，以解决上述的技术问题。
为实现上述目的，本实用新型所采用的技术方案是：
一种用于污水处理的高效气浮机，包括气浮池、清水池和污水池;所述气浮池的顶部设有刮沫机，底部设有集水器，所述集水器通过管道与清水池的进水口相连接;所述污水池的出口通过污水管道连接污水泵，所述污水管道通过加药管到连接投药罐;所述污水泵的出口通过管道连接气浮池;其特征在于：所述高效气浮机还包括曝气装置，所述曝气装置包括安装在气浮池外部的溶气罐和空压机，所述空压机通过进气管道与溶气罐相连接并向溶气罐内加压;所述溶气罐的出气口通过输气管道与设置在气浮池内的释放器相连接;所述输气管道上安装有输气控制阀;所述清水池的出水口通过清水管道连接清水泵，所述清水泵通过输水管道与所述释放器相连接，所述输水管道上安装有射流器，且输水管道通过回水管与清水池的回水口相连接，所述回水管上安装有回水控制阀;所述溶气罐的泄压口通过泄压管道与清水泵出口处的输水管道相连接，所述泄压管道上安装有泄压控制阀。
进一步地说，所述溶气罐上安装有溶气罐压力表;所述泄压管道上安装有管路压力表。
再进一步说，所述加药管上安装有流量计。
有益效果：与现有技术相比，本实用新型的优点在于：1、处理能力大、效率高、占地少;2、工艺过程及设备构造简单，便于使用、维护;3、能完全消除污泥膨胀;4、气浮时，向水中曝气，对去除水中的表面活性剂及臭味有明显效果，同时，由于曝气增加了水中的溶解氧，可为后续处理提供有利条件。
