申请日2016.08.05
公开(公告)日2017.01.04
IPC分类号C02F7/00; C02F3/28
摘要
一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，本实用新型主要涉及污水处理领域，具体涉及微氧水处理工艺。本实用新型的目的是为了解决普通曝气装置溶氧速度慢和溶氧浓度不可控的问题。本实用新型的适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置由EGSB反应器1、射流曝气器2、溶解氧测定仪3、进水口4和回流管5组成;所述射流曝气器2由入水发射管2‑1、气水接触舱2‑2和气水混合扩散舱2‑3组成;本实用新型的射流曝气装置为微氧强化污水处理DSR方法的改进装置。
权利要求书
1.一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，其特征在于：该装置由EGSB反应器(1)、射流曝气器(2)、溶解氧测定仪(3)、进水口(4)和回流管(5)组成;

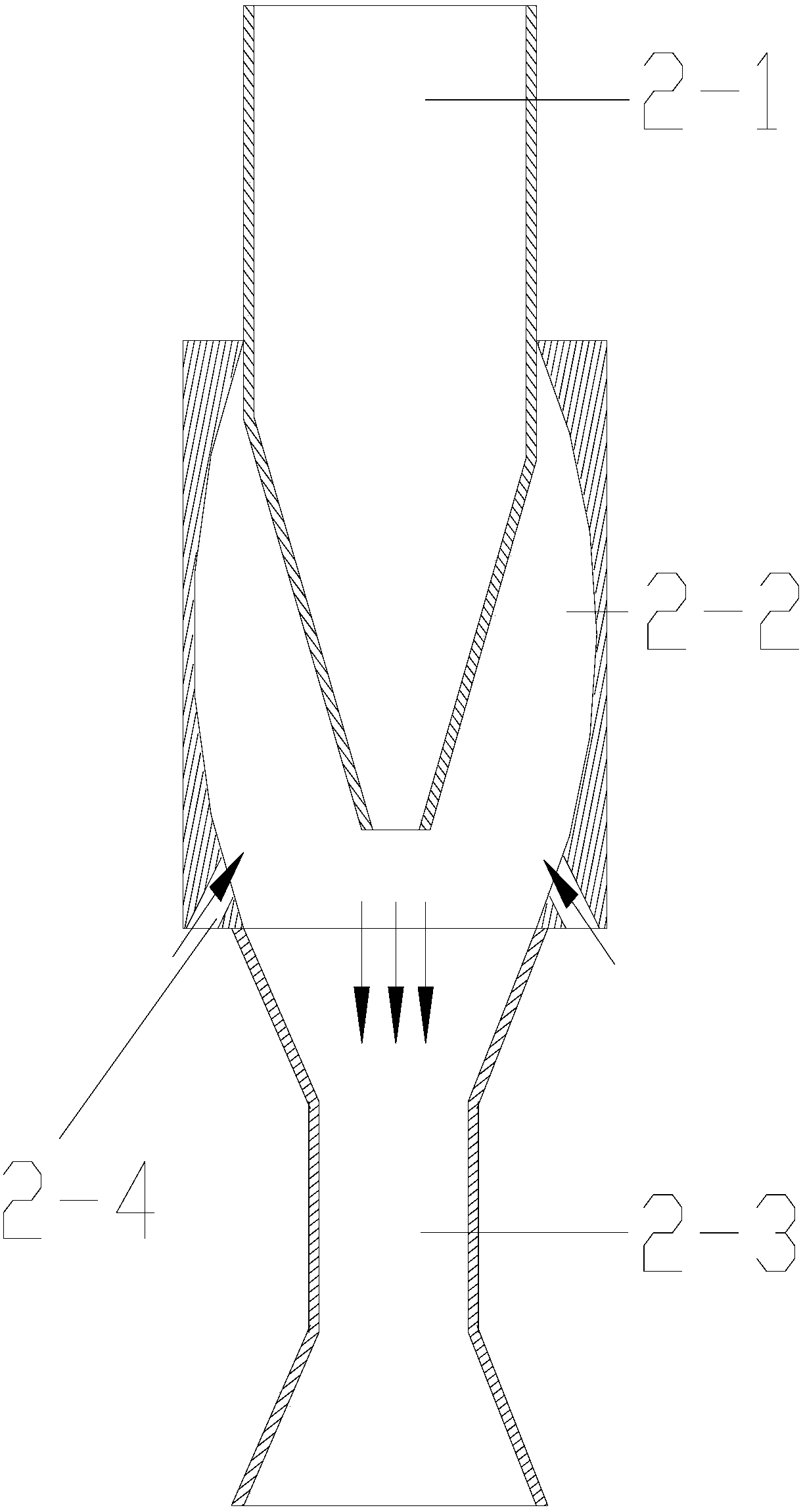

所述射流曝气器(2)由入水发射管(2-1)、气水接触舱(2-2)和气水混合扩散舱(2-3)组成;
所述入水发射管(2-1)为上部是圆筒形下部是倒圆台形，气水接触舱(2-2)为两端开口的圆筒形且气水接触舱(2-2)的内壁呈两端厚中间薄，入水发射管(2-1)的下部深入到气水接触舱(2-2)的内部，入水发射管(2-1)上部的外表面与气水接触舱(2-2)的上端开口处的内表面连接，气水接触舱(2-2)的筒壁下表面设置倾斜的气孔(2-4);
所述气水混合扩散舱(2-3)为上下端开口的哑铃形管，气水接触舱(2-2)的下端与气水混合扩散舱(2-3)的上端连接，气水接触舱(2-2)下端内壁的直径与气水混合扩散舱(2-3)上端的直径相同，气水混合扩散舱(2-3)中部最细位置的直径比入水发射端(2-1)下部倒圆台的下底面的直径大;
所述EGSB反应器(1)上端设置出水口(1-1)和出水口(1-2);所述EGSB反应器(1)上端的出水口(1-2)与回流管(5)的入水口相连，所述回流管(5)的出水口与射流曝气器(2)的入水发射端(2-1)连接，射流曝气器(2)的气水混合扩散舱(2-3)通过三通管与进水口(4)和溶解氧测定仪(3)连接，溶解氧测定仪(3)与EGSB反应器(1)的下端连接。
2.根据权利要求1所述的一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，其特征在于：入水发射端(2-1)上部的外表面设有螺纹，入水发射端(2-1)的螺纹之下管径逐渐减小，角度为75度，出口直径为入口直径的1/5。
3.根据权利要求1所述的一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，其特征在于：入水发射端(2-1)与回流管口径相同，外有螺纹，用于连接气水接触舱(2-2)。
4.根据权利要求1所述的一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，其特征在于：所述气孔(2-4)的中轴线与水平方向的夹角呈45°～60°。
5.根据权利要求1所述的一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置，其特征在于：所述气水接触舱(2-2)上端内侧有螺纹，与入水发射端(2-1)的螺纹相咬合。
说明书
一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置
技术领域
本实用新型主要涉及污水处理领域，具体涉及微氧水处理工艺。
背景技术
微氧强化DSR工艺是一种新兴的污水处理技术，可同步去除水中的硫酸盐、硝酸盐和有机碳，且效果比传统厌氧DSR工艺效果更好。将射流曝气器接在回流液出口，利用重力流节即可满足微氧(氧浓度0.1～0.3mg/L)的条件，从而节省电能的消耗。传统射流曝气器进气量较大且无法调节进气量及溶气量。
实用新型内容
本实用新型的目的是为了解决普通曝气装置溶氧速度慢和溶氧浓度不可控的问题，而提供了一种适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置。
本实用新型的适用于含硫含氮废水微氧强化处理工艺的改进型射流曝气装置由EGSB反应器、射流曝气器、溶解氧测定仪、进水口和回流管组成;
所述射流曝气器由入水发射管、气水接触舱和气水混合扩散舱组成;
所述入水发射管为上部是圆筒形下部是倒圆台形，气水接触舱为两端开口的圆筒形且气水接触舱的内壁呈两端厚中间薄，入水发射管的下部深入到气水接触舱的内部，入水发射管上部的外表面与气水接触舱的上端开口处的内表面连接，气水接触舱的筒壁下表面设置倾斜的气孔;所述入水发射端与回流管口径相同，外有螺纹，用于连接气水接触舱，用于调节溶氧量，螺纹之下管径逐渐减小，角度为75度，出口直径为入口直径的1/5;所述气水接触舱上端内侧有螺纹，与的螺纹相咬合，改变喷射口与气孔的距离，从而改变气水接触面以改变溶氧量;入水发射端的内壁呈两端厚中间薄弧形，形成气旋利于进气改变方向，从而有利于气水接触同时减少空气对内壁的冲击力;
所述气水混合扩散舱为上下端开口的哑铃形管，气水接触舱的下端与气水混合扩散舱的上端连接，气水接触舱下端内壁的直径与气水混合扩散舱上端的直径相同，气水混合扩散舱2-3中部最细位置的直径比入水发射端下部倒圆台的下底面的直径大;
所述EGSB(膨胀颗粒污泥床)反应器上端设置出水口和出水口;所述EGSB反应器上端的出水口与回流管的入水口相连，所述回流管的出水口与射流曝气器的入水发射端连接，射流曝气器的气水混合扩散舱通过三通管与进水口和溶解氧测定仪连接，气水在中段进一步混合，下端渐扩区形成微小空气泡;溶解氧测定仪与EGSB反应器的下端连接。回流管用于输送EGSB反应器未达标的回流液，出水口用于输送出水，溶解氧测定仪用于测定进水口进入的水与经射流曝气器曝气后回流液的混合液体的溶解氧浓度;
所述气孔的中轴线与水平方向的夹角呈45°～60°。
本实用新型相对于现有技术的优点：
将射流曝气器与微氧DSR工艺结合，完全利用回流液自身重力流实现曝气;通过改变水气接触面积控制水中溶解氧浓度;进气口平均分布在气水结合口的四周，且进气口采用斜向上正对喷水口，使得气与水形成对流，从而增大了水与空气的接触面积和接触能量，溶氧更迅速。通过旋转入水发射端螺纹，改变出水端与进气口的距离，由于不同距离下，气口对应的水的位置不同，从而改变了气与水的接触角度，混合方式发生改变，相同时间内接触到的空气减少，故可以调控溶氧浓度。
