申请日2016.07.19
公开(公告)日2017.03.29
IPC分类号C02F11/00; C02F11/10
摘要

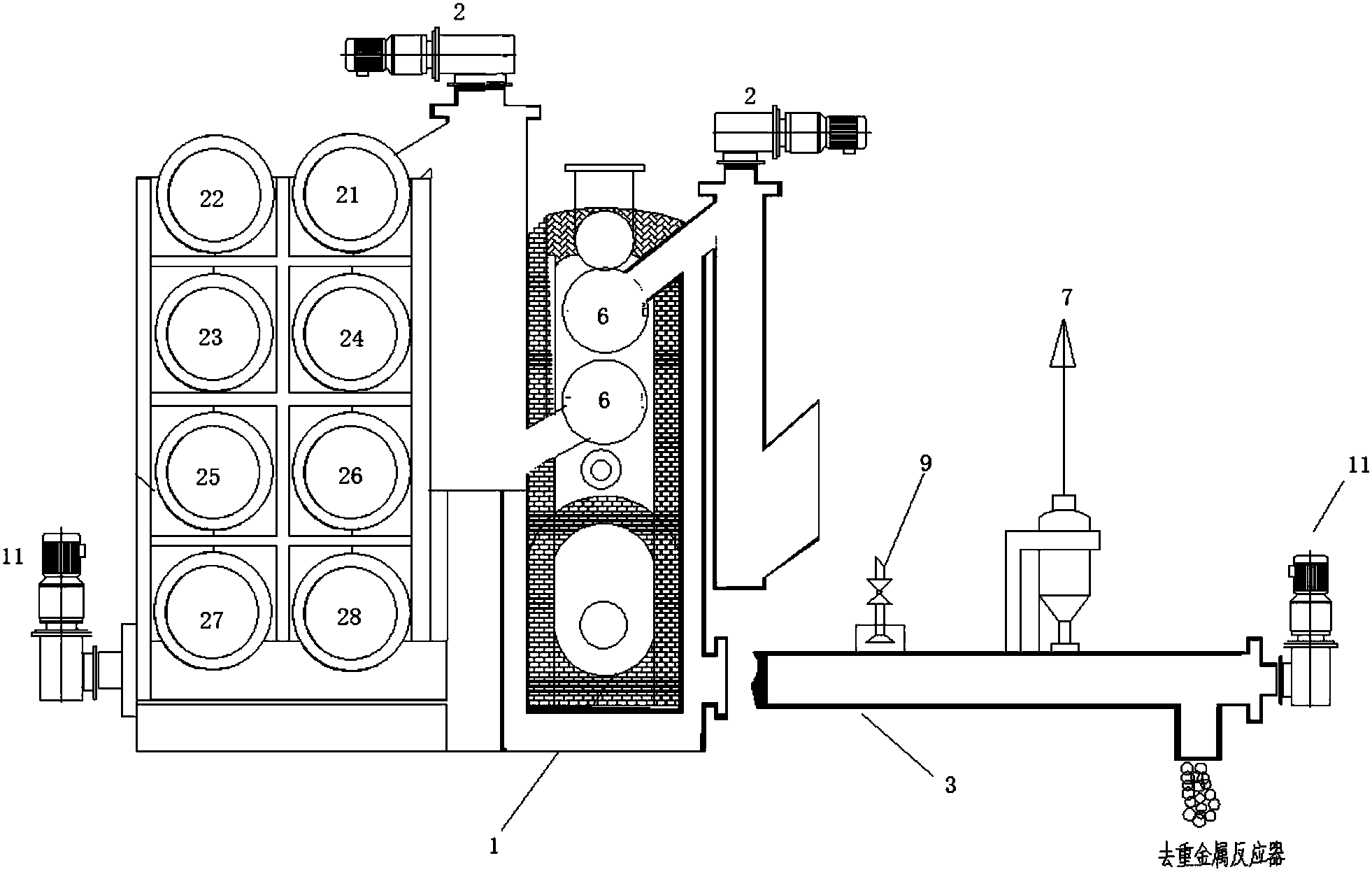

本实用新型涉及卧式撬装可控温分馏含油污泥一体无害化处理装置，物料经由物料提升机进入分馏装置进口，所述分馏装置内设有若干级预处理装置，相邻两级预处理装置进出口相连，最后一级预处理装置出口一端通过物料输送管道以及物料输送机排出，出口另一端经由分离罐以及泵传输至催化分解装置，所述催化分解装置设有多级催化分解装置，所述多级催化分解装置由若干根平行等间距设立的螺旋输送机组成，每一根螺旋输送机内设有一催化分解腔，相邻两组催化分解腔的进出口相连，实现若干级催化分解腔依次首尾衔接，所述催化分解腔通过升温装置控制连接。本实用新型消除了油泥或油沙对环境的污染，回收率及经济效益高高。
权利要求书
1.一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，由分馏装置、物料提升机、物料输送管道、分离罐以及风机组成，物料经由物料提升机进入分馏装置进口，所述分馏装置内设有若干级预处理装置，相邻两级预处理装置进出口相连，最后一级预处理装置出口一端通过物料输送管道以及物料输送机排出，出口另一端经由分离罐以及泵传输至催化分解装置，所述催化分解装置设有多级催化分解装置，所述多级催化分解装置由若干根平行等间距设立的螺旋输送机组成，每一根螺旋输送机内设有一催化分解腔，相邻两组催化分解腔的进出口相连，实现若干级催化分解腔依次首尾衔接，所述催化分解腔通过升温装置控制连接。
2.如权利要求1所述的一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，所述物料输送管道内设有喷淋系统，并外接一空气净化器。
3.如权利要求1所述的一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，所述分馏装置内还设有供风系统，所述供风系统外接一风机。
4.如权利要求1所述的一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，设有8级催化分解腔，相邻两级催化分解腔的进出口依次首尾衔接，物料通过物料提升机传动。
5.如权利要求1所述的一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，所述升温装置采用电磁感应线升温加热，每一催化分解腔的外壁面缠绕有电磁感应线。
6.如权利要求1所述的一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，每一螺旋输送机对应连接一总控制柜。
说明书
卧式撬装可控温分馏含油污泥一体无害化处理装置
[技术领域]
本实用新型涉及催化分解装置技术领域，具体的说是一种卧式撬装可控温分馏含油污泥一体无害化处理装置。
[背景技术]
随着世界经济的迅猛发展，石油的需求量愈来愈大;充分利用和治理好石油开采中油井四周产生的油泥或泥沙，采油厂油罐底部沉降的油泥，以及含油沙土(Oil-Sands)资源，，将储藏在地壳表层沙土中的石油从沙土或泥土中分离出来，变废为宝，创新能源，是人类获取地球上石油资源的重要途经之一。
[发明内容]
本实用新型的目的就是要实现油泥催化分解，提供一个卧式撬装可控温分馏含油污泥一体无害化处理装置。
本实用新型的目的在于，设计一种卧式撬装可控温分馏含油污泥一体无害化处理装置，其特征在于，由分馏装置、物料提升机、物料输送管道、分离罐以及风机组成，物料经由物料提升机进入分馏装置进口，所述分馏装置内设有若干级预处理装置，相邻两级预处理装置进出口相连，最后一级预处理装置出口一端通过物料输送管道以及物料输送机排出，出口另一端经由分离罐以及泵传输至催化分解装置，所述催化分解装置设有多级催化分解装置，所述多级催化分解装置由若干根平行等间距设立的螺旋输送机组成，每一根螺旋输送机内设有一催化分解腔，相邻两组催化分解腔的进出口相连，实现若干级催化分解腔依次首尾衔接，所述催化分解腔通过升温装置控制连接。
所述物料输送管道内设有喷淋系统，并外接一空气净化器。
所述分馏装置内还设有供风系统，所述供风系统外接一风机。
所述升温装置采用电磁感应线升温加热，每一催化分解腔的外壁面缠绕有电磁感应线。每一螺旋输送机对应连接一总控制柜。
本实用新型的技术效果在于，消除了油泥或油沙对环境的污染，提供一种具有生产连续化的卧式撬装可控温分馏含油污泥一体无害化处理装置，设备不结焦，燃油回收率及经济效益高高，分离燃油后剩余的沙泥中的有机物(如沥青类)的含量小于1%(Wt%)。
