废水处理泵

　　申请日2016.08.22

　　公开(公告)日2017.02.08

　　IPC分类号F04D29/58; F04D29/10

　　摘要

　　本实用新型公开了一种废水处理泵，包括基座、以及安装于所述基座上的泵体、储液桶和自冷却轴封单元;所述自冷却轴封单元包括储水箱，在所述储水箱上开设有出水口和进水口，所述出水口和进水口分别连接有一出水管或进水管，且通过所述出水管或进水管与轴封组件连接，所述轴封组件包括轴封上座、以及与所述轴封上座连接的轴封下座，在所述轴封下座的内部安装有固定环，在轴封上座内设有旋转环，所述旋转环的一端与固定环活动连接;旋转环的另一端安装有前轴封，前轴封与轴封上座密封连接，所述轴封下座连接有冷却水管路，冷却水管路具有冷却水入口和冷却水出口，所述冷却水入口和冷却水出口分别与出水管或进水管连接。

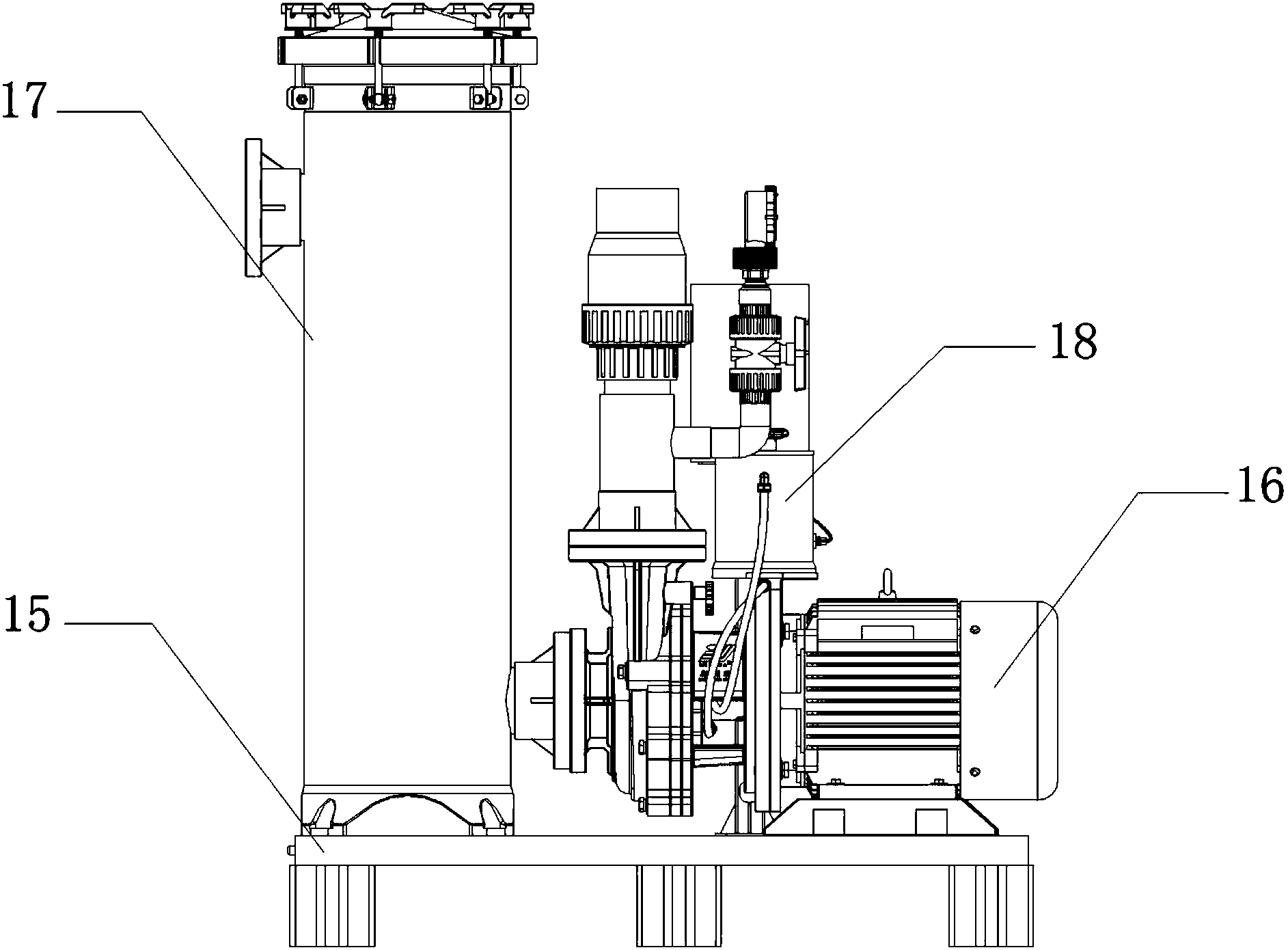

　　摘要附图



　　权利要求书

　　1.一种废水处理泵，包括基座、以及安装于所述基座上的泵体、储液桶和自冷却轴封单元，所述储液桶用于放置待处理的废水，储液桶与泵体连接，在所述泵体的上方还安装有自冷却轴封单元，其特征在于：

　　所述自冷却轴封单元包括储水箱、以及位于所述储水箱顶部的水箱盖，在所述储水箱上开设有出水口和进水口，所述出水口和进水口分别连接有一出水管或进水管，且通过所述出水管或进水管与轴封组件连接;

　　所述轴封组件包括轴封上座、以及与所述轴封上座连接的轴封下座，在所述轴封下座的内部安装有固定环，在轴封上座内设有旋转环，所述旋转环的一端与固定环活动连接，且可相对于固定环旋转;

　　旋转环的另一端安装有前轴封，所述前轴封与轴封上座密封连接，所述轴封下座连接有冷却水管路，冷却水管路具有冷却水入口和冷却水出口，所述冷却水入口和冷却水出口分别与出水管或进水管连接。

　　说明书

　　一种废水处理泵

　　技术领域

　　本实用新型涉及废水处理装置领域，具体地说，特别涉及到一种废水处理泵。

　　背景技术

　　污水泵处理泵主要用于处理和输送城市污水，通常被输送介质的温度不大于80℃。现有的废水处理泵的缺陷在于：在使用过程中会积累大量的热量，这些热量若不及时散去，会造成废水处理泵的损坏。

　　实用新型内容

　　本实用新型的目的在于针对现有技术中的不足，提供一种废水处理泵，以解决现有技术中存在的问题。

　　本实用新型所解决的技术问题可以采用以下技术方案来实现：

　　一种废水处理泵，包括基座、以及安装于所述基座上的泵体、储液桶和自冷却轴封单元，所述储液桶用于放置待处理的废水，储液桶与泵体连接，在所述泵体的上方还安装有自冷却轴封单元;

　　所述自冷却轴封单元包括储水箱、以及位于所述储水箱顶部的水箱盖，在所述储水箱上开设有出水口和进水口，所述出水口和进水口分别连接有一出水管或进水管，且通过所述出水管或进水管与轴封组件连接;

　　所述轴封组件包括轴封上座、以及与所述轴封上座连接的轴封下座，在所述轴封下座的内部安装有固定环，在轴封上座内设有旋转环，所述旋转环的一端与固定环活动连接，且可相对于固定环旋转;

　　旋转环的另一端安装有前轴封，所述前轴封与轴封上座密封连接，所述轴封下座连接有冷却水管路，冷却水管路具有冷却水入口和冷却水出口，所述冷却水入口和冷却水出口分别与出水管或进水管连接。

　　与现有技术相比，本实用新型的有益效果如下：

　　通过设置具备自冷却功能轴封组件，成本低廉，冷却性能好。
