申请日2016.08.22
公开(公告)日2017.02.08
IPC分类号C02F11/12
摘要
本实用新型涉及污水处理，特别是一种污泥板框脱水系统。包括浓缩池，板框脱水机，还包括位于浓缩池前端的污泥搅拌池，污泥搅拌池底部设有泵坑结构，吸泥泵置于该泵坑内，浓缩池内设有导流筒，吸泥泵出口通过第一管路与导流筒连接，污泥搅拌池顶部内侧设有稀释水管，浓缩池中部设有清水泵，稀释水管通过第二管路与清水泵连接，泵坑底部通过中间设有第一阀门的放空管路与浓缩池溢流管路连接。可处理含水率较高的污泥，成本低。

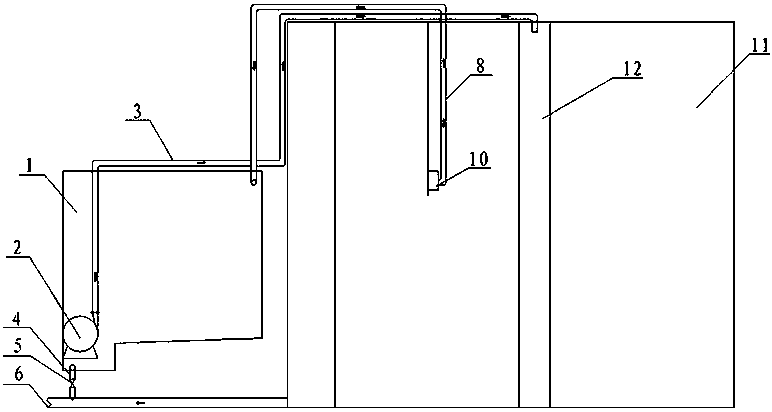

摘要附图
权利要求书
1.一种污泥板框脱水系统，包括浓缩池，板框脱水机，其特征在于：还包括位于浓缩池前端的污泥搅拌池，污泥搅拌池底部设有泵坑结构，吸泥泵置于该泵坑内，浓缩池内设有导流筒，吸泥泵出口通过第一管路与导流筒连接，污泥搅拌池顶部内壁设有稀释水管，浓缩池中部设有清水泵，稀释水管通过第二管路与清水泵连接，泵坑底部通过中间设有第一阀门的放空管路与浓缩池溢流管路连接。
2.根据权利要求1所述的污泥板框脱水系统，其特征在于：稀释水管置于浓缩池内壁的三面，呈C形结构，中间设有阀门的喷管与稀释水管固定连接。
3.根据权利要求2所述的污泥板框脱水系统，其特征在于：每个面的稀释水管设有多个喷管。
4.根据权利要求1所述的污泥板框脱水系统，其特征在于：污泥搅拌池底面为斜面，向泵坑方向倾斜。
5.根据权利要求4所述的污泥板框脱水系统，其特征在于：底面的倾角为3度。
6.根据权利要求1所述的污泥板框脱水系统，其特征在于：污泥搅拌池顶部设有盖板，盖板的材料是玻璃钢。
7.根据权利要求1所述的污泥板框脱水系统，其特征在于：在泵坑上方的污泥搅拌池内壁上设有导轨装置。
8.根据权利要求1所述的污泥板框脱水系统，其特征在于：清水泵位于浓缩池水面以下1.5米。
9.根据权利要求1所述的污泥板框脱水系统，其特征在于：第一管路和第二管路的材料是PPR。
10.根据权利要求1所述的污泥板框脱水系统，其特征在于：导流筒为双层结构。
说明书
污泥板框脱水系统
技术领域
本实用新型涉及污水处理，特别是一种污泥板框脱水系统。
背景技术
按照GB18918-2002《城镇污水处理厂污染物排放标准》关于污泥控制标准的相关要求，城镇污水处理厂对产生污泥进行稳定化处理，经过脱水后污泥含水率达到80%以下。随着社会的不断进步与发展，相关的环保政策也越来越严格。根据最新的环保要求，城市污水处理厂产生污泥含水率应达到60%以下。
较早的污水处理厂的脱泥系统采用的是传统滤带式脱水机，产生污泥泥饼含水率在80%以下。新型的污水处理厂的脱泥系统采用的是较为先进的板框式脱水机，前区设有浓缩池、污泥调理池，产生污泥泥饼含水率能够达到60%以下。按照最新环保标准，需要对原有脱水系统进行整体升级改造，但由于厂区没有预留用地，升级改造项目短时间内难以实施或改造成本太高。
实用新型内容
本实用新型提供一种可处理含水率较高的污泥，成本低的污泥板框脱水系统。
为解决上述技术问题，本实用新型采用如下技术方案：
一种污泥板框脱水系统，包括浓缩池，板框脱水机，还包括位于浓缩池前端的污泥搅拌池，污泥搅拌池底部设有泵坑结构，吸泥泵置于该泵坑内，浓缩池内设有导流筒，吸泥泵出口通过第一管路与导流筒连接，污泥搅拌池顶部内壁设有稀释水管，浓缩池中部设有清水泵，稀释水管通过第二管路与清水泵连接，泵坑底部通过中间设有第一阀门的放空管路与浓缩池溢流管路连接。
采用上述技术方案的本实用新型与现有技术相比，有益效果是：
可处理含水率较高的污泥，成本低。
进一步的，本本实用新型的优化方案是：
稀释水管置于浓缩池内壁的三面，呈C形结构，中间设有阀门的喷管与稀释水管固定连接。
每个面的稀释水管设有多个喷管。
污泥搅拌池底面为斜面，向泵坑方向倾斜。
底面的倾角为3度。
搅拌池顶部设有盖板，盖板的材料是玻璃钢。
在泵坑上方的污泥搅拌池内壁上设有导轨装置。
清水泵位于浓缩池水面以下1.5米。
第一管路和第二管路的材料均为PPR。
导流筒为双层结构。
