申请日2016.07.09
公开(公告)日2016.09.07
IPC分类号B01D21/04; B01D21/24; C02F11/12; C02F103/20
摘要
本发明涉及一种猪场粪渣与污水的分离装置，它包括棚架，其特征在于它还包括气窗、卷帘、卷扬机、轮向轮、轨道、刮粪装置、沉渣塞盘泵装置;沉渣塞盘泵装置将猪场污水送于阳光大棚硬化地面上，使粪渣中的水分泌出，以含水量减少，达到缩短粪渣晒干时间，晒干后的粪渣通过刮粪板刮出硬化地面;且活塞泵抗堵塞，使用方便，机械效率高，可将猪场污水中的塑料袋、小包装盒、缝包线、输精瓶等，均可抽起来，不堵塞;阳光大棚周边用卷帘，大棚内温度高于大棚外温度，相同面积的水分蒸发能力，大棚内高于大棚外;达到成制造成本低，效率高的目的。

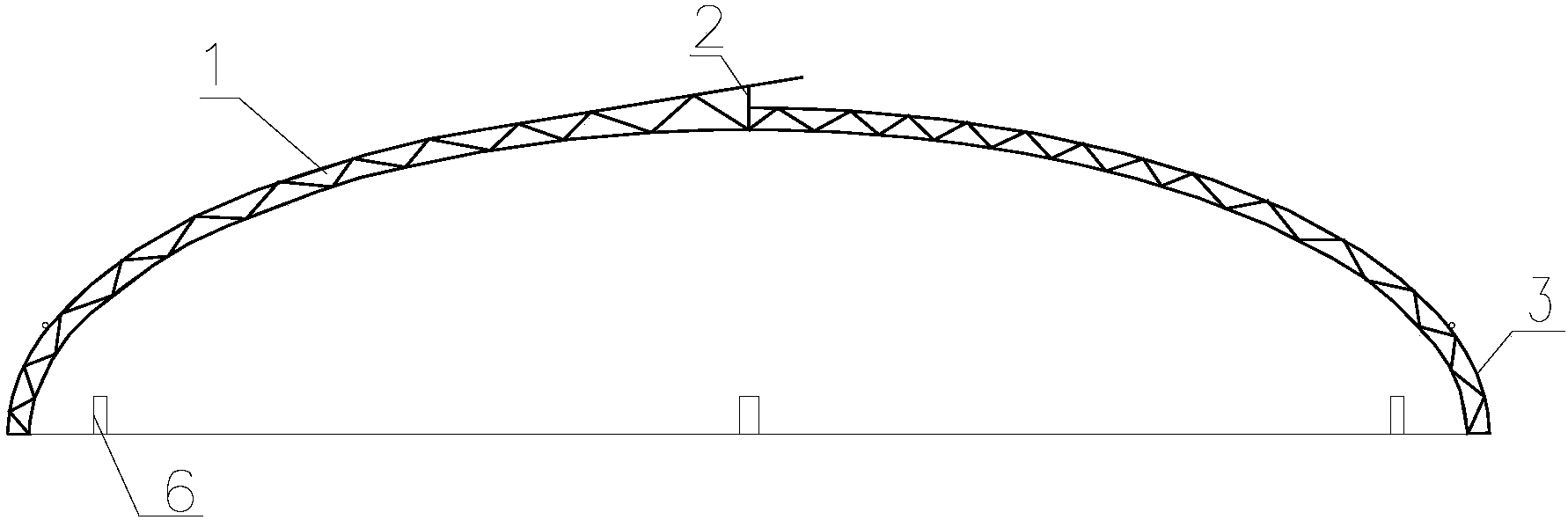

摘要附图
权利要求书
1.一种猪场粪渣与污水的分离装置，它包括棚架(1)，其特征在于它还包括气窗(2)、卷帘(3)、卷扬机(4)、轮向轮(5)、轨道(6)、刮粪装置、沉渣塞盘泵装置;所述的气窗(2)设于棚架(1)顶部;所述的卷帘(3)设于棚架(1)两侧下方;所述的卷扬机(4)设于棚架(1)内硬化地面的侧边中间位置;所述的轮向轮(5)分布于棚架(1)内硬化地面两侧端;所述的轨道(6)设于棚架(1)内硬化地面的两侧及中间;所述的刮粪装置由刮粪板(7)、拉杆(8)、支架(9)、转杆(10)、转杆滑槽(11)、电动推杆(12)、刮粪板滑槽(13)、拉杆限位键(14)组成，且设于棚架(1)内硬化地面上，粪板(7)通过拉杆(8)与支架(9)连接组装，转杆(10)设于刮粪板滑槽(13)内，转杆滑槽(11)设于拉杆(8)上的加强板内，电动推杆(12)与转杆(10)配合安装，刮粪板滑槽(13)设于刮粪板(7)是中间位置，拉杆限位键(14)设于刮粪装置两侧端;所述的沉渣塞盘泵装置由转向轮(15)、电机(16)、减速箱(17)、驱动轮(18)、传送带(19)、塞盘(20)组成，设于棚架(1)内硬化地面倾斜高端处，电机(16)、减速箱(17)设于沉渣塞盘泵装置的机架外侧，转向轮(15)与驱动轮(18)设于沉渣塞盘泵装置的机架内的两端，传送带(19)设于转向轮(15)与驱动轮(18)上，塞盘(20)安装于传送带(19)上。
2.根据权利要求书1所述的一种猪场粪渣与污水的分离装置，其特征在于所述的棚架(1)内设有若干个硬化地面。
3.根据权利要求书1所述的一种猪场粪渣与污水的分离装置，其特征在于所述的棚架(1)内硬化地面安装倾斜角度为2度。
4.根据权利要求书1所述的一种猪场粪渣与污水的分离装置，其特征在于所述的刮粪装置通过卷扬机(4)带动轮向轮(5)来回动作。
5.根据权利要求书1所述的一种猪场粪渣与污水的分离装置，其特征在于所述的传送带(19)上设有若干个塞盘(20)。
说明书
一种猪场粪渣与污水的分离装置
技术领域
本发明涉及一种猪场粪渣与污水的分离装置。
背景技术
目前，市面上较多的养猪场有些是采用人工干检粪，其劳动效率底;有些是改造成沼气工程，其投资大;且现在集约化猪场一般远离居民区，沼气利用因管网长，有沼气农民也用不上;沼气发电投资成本高，有社会效益无经济效益;因生猪规模养殖，产生的沼液、沼渣多，配套耕地面积普遍严重不足，沼液还田只是理论上可行;沼液不具备还田条件，就要后续处理;猪场污水中的有机物，用微生物分解，有容易和难的区分，甚至有些含有抑制微生物生长的有机物;沼液好氧处理，做到达标排放的难度很大。
发明内容
本发明的目的是克服上述缺陷，提供一种猪场粪渣与污水的分离装置，猪场污水经平流沉淀池，分出上清液和沉淀粪渣。
为实现上述目的，本发明采用如下方式进行。
一种猪场粪渣与污水的分离装置，它包括棚架(1)，其特征在于它还包括气窗(2)、卷帘(3)、卷扬机(4)、轮向轮(5)、轨道(6)、刮粪装置、沉渣塞盘泵装置;所述的气窗(2)设于棚架(1)顶部;所述的卷帘(3)设于棚架(1)两侧下方;所述的卷扬机(4)设于棚架(1)内硬化地面的侧边中间位置;所述的轮向轮(5)分布于棚架(1)内硬化地面两侧端;所述的轨道(6)设于棚架(1)内硬化地面的两侧及中间;所述的刮粪装置由刮粪板(7)、拉杆(8)、支架(9)、转杆(10)、转杆滑槽(11)、电动推杆(12)、刮粪板滑槽(13)、拉杆限位键(14)组成，且设于棚架(1)内硬化地面上，粪板(7)通过拉杆(8)与支架(9)连接组装，转杆(10)设于刮粪板滑槽(13)内，转杆滑槽(11)设于拉杆(8)上的加强板内，电动推杆(12)与转杆(10)配合安装，刮粪板滑槽(13)设于刮粪板(7)是中间位置，拉杆限位键(14)设于刮粪装置两侧端;所述的沉渣塞盘泵装置由转向轮(15)、电机(16)、减速箱(17)、驱动轮(18)、传送带(19)、塞盘(20)组成，设于棚架(1)内硬化地面倾斜高端处，电机(16)、减速箱(17)设于沉渣塞盘泵装置的机架外侧，转向轮(15)与驱动轮(18)设于沉渣塞盘泵装置的机架内的两端，传送带(19)设于转向轮(15)与驱动轮(18)上，塞盘(20)安装于传送带(19)上。
所述的棚架(1)内硬化地面的坡度为2%。
所述的棚架(1)内设有若干个硬化地面。
所述的刮粪装置通过卷扬机(4)带动轮向轮(5)来回动作。
所述的传送带(19)上设有若干个塞盘(20)。
本发明的有益效果是：
提供一种猪场粪渣与污水的分离装置，沉渣塞盘泵装置将猪场污水送于阳光大棚硬化地面上，使粪渣中的水分泌出，以含水量减少，达到缩短粪渣晒干时间，晒干后的粪渣通过刮粪板刮出硬化地面;且活塞泵抗堵塞，使用方便，机械效率高，可将猪场污水中的塑料袋、小包装盒、缝包线、输精瓶等，均可抽起来，不堵塞;阳光大棚周边用卷帘，大棚内温度高于大棚外温度，相同面积的水分蒸发能力，大棚内高于大棚外;达到成制造成本低，效率高的目的。
