申请日2016.08.22
公开(公告)日2017.04.12
IPC分类号C02F9/04
摘要
本实用新型公布了一种污水预处理系统，包括污水预处理系统本体，污水预处理系统本体又包括格栅井、集水井、调节池和初沉池四部分;格栅井是采用地下式钢砼结构，上面设有格栅和闸板闸门;集水井上设有污水提升泵和超声波液位计;调节池是采用半地埋式钢砼结构，上面设有pH计、超声波液位计、污水提升泵、潜水式搅拌机和电池流量计;初沉池是采用埋上式钢砼结构，上面设有刮泥机和污泥泵。本实用新型采用格栅井能够更好的截留大块的呈悬浮态或漂浮状态的污染物，对后续处理构筑物或水泵机组具有保护作用;采用调节池进行水质水量均衡，可以保证后续处理设施连续、稳定运转;采用初沉池进行泥水分离，可以达到去除污水中悬浮物的目的。

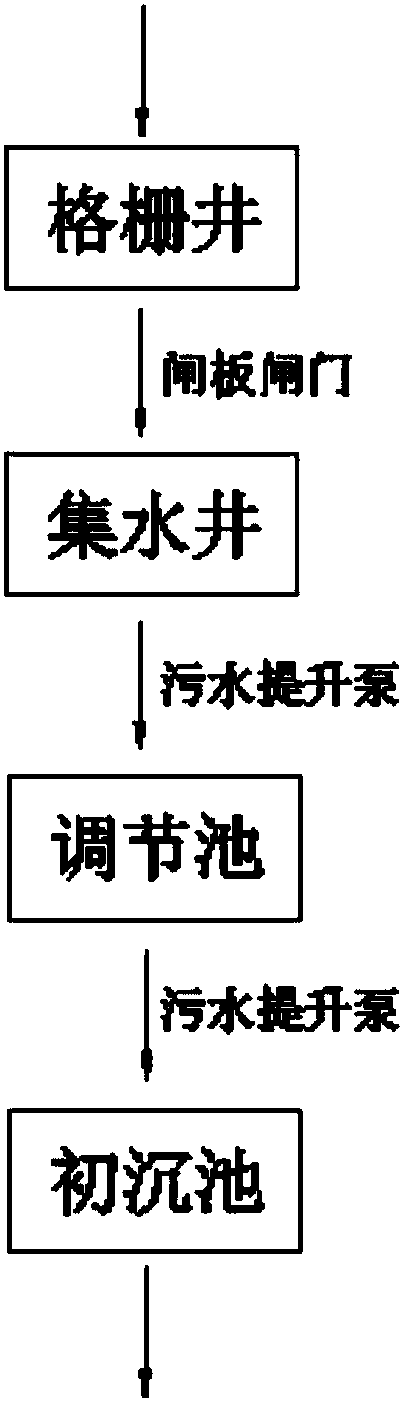

摘要附图
权利要求书
1.一种污水预处理系统，包括污水预处理系统本体，其特征在于：所述的污水预处理系统本体又包括格栅井、集水井、调节池和初沉池四部分;所述的格栅井是采用地下式钢砼结构，上面设有格栅和闸板闸门;所述的集水井上设有污水提升泵和超声波液位计;所述的调节池是采用半地埋式钢砼结构，用于调节均衡水质水量;所述的调节池上设有pH计、超声波液位计、污水提升泵、潜水式搅拌机和电池流量计;所述的初沉池是采用埋上式钢砼结构，上面设有刮泥机和污泥泵。
2.根据权利要求1所述的污水预处理系统，其特征在于：所述的格栅为XQ-600循环式齿耙格栅;所述的闸板闸门采用ZSZ600×600一体式闸板闸门。
3.根据权利要求1所述的污水预处理系统，其特征在于：所述的刮泥机为ZBG-33周边传动刮泥机。
4.根据权利要求1所述的污水预处理系统，其特征在于：所述的初沉池为辐流式沉淀池。
说明书
一种污水预处理系统
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种污水预处理系统。
背景技术
随着经济的发展和社会的进步，水体污染的问题日渐突出。污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理现被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。其中,污水预处理是污水进入传统的沉淀、生物等处理之前根据后续处理流程对水质的要求而设置的预处理设施，是污水处理厂的咽喉。污水预处理技术主要有混凝、沉淀法等，其中聚合氯化铝作为一种无机高分子混凝剂，由于氢氧根离子的架桥作用和多价阴离子的聚合作用而生产的分子量较大、电荷较高的无机高分子水处理药剂污水预处理技术。
实用新型内容
(一)要解决的技术问题
为了解决上述问题，本实用新型提出了一种污水预处理系统。
(二)技术方案
本实用新型的污水预处理系统，包括污水预处理系统本体，所述的污水预处理系统本体又包括格栅井、集水井、调节池和初沉池四部分;所述的格栅井是采用地下式钢砼结构，用于截留大块的呈悬浮态或漂浮状态的污染物;所述的格栅井上设有格栅和闸板闸门;所述的集水井用于将污水提升至所述的调节池;所述的集水井上设有污水提升泵和超声波液位计;所述的调节池是采用半地埋式钢砼结构，用于调节均衡水质水量;所述的调节池上设有pH计、超声波液位计、污水提升泵、潜水式搅拌机和电池流量计;所述的初沉池是采用埋上式钢砼结构，用于在重力作用下进行泥水分离;所述的初沉池上设有刮泥机和污泥泵。
作为优选的技术方案，所述的初沉池为辐流式沉淀池。
作为优选的技术方案，所述的格栅为XQ-600循环式齿耙格栅;所述的闸板闸门采用ZSZ600×600一体式闸板闸门。
作为优选的技术方案，所述的刮泥机为ZBG-33周边传动刮泥机。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的污水预处理系统，采用格栅井能够更好的截留大块的呈悬浮态或漂浮状态的污染物，对后续处理构筑物或水泵机组具有保护作用;采用调节池进行水质水量均衡，可以保证后续处理设施连续、稳定运转;采用初沉池进行泥水分离，可以达到去除污水中悬浮物的目的。
