申请日2016.08.22
公开(公告)日2017.04.12
IPC分类号C02F11/04; C02F11/10; C02F11/12
摘要
本实用新型公布了一种带有除臭装置的污泥处理系统，包括污泥前处理单元、污泥综合处理单元和泥饼后处理单元，污泥前处理单元包括污泥收集池和用于整个系统的除臭装置;污泥收集池的上端与除臭装置之间采用导风管进行连接;除臭装置上设有除臭风机和活性炭生物除臭吸收室;污泥综合处理单元包括微生物污泥反应池和污泥压滤机;微生物污泥反应池一端与污泥收集池相连，另一端则连有污泥泵;污泥泵用于将微生物污泥反应池内的污泥运输到污泥压滤机内进行脱水处理;泥饼后处理单元包括传输带和焚烧炉;传输带是用于将脱水后的泥饼传送到焚烧炉内进行高温焚烧。本实用新型的带有除臭装置的污泥处理系统，结构合理、使用方便、处理简便。

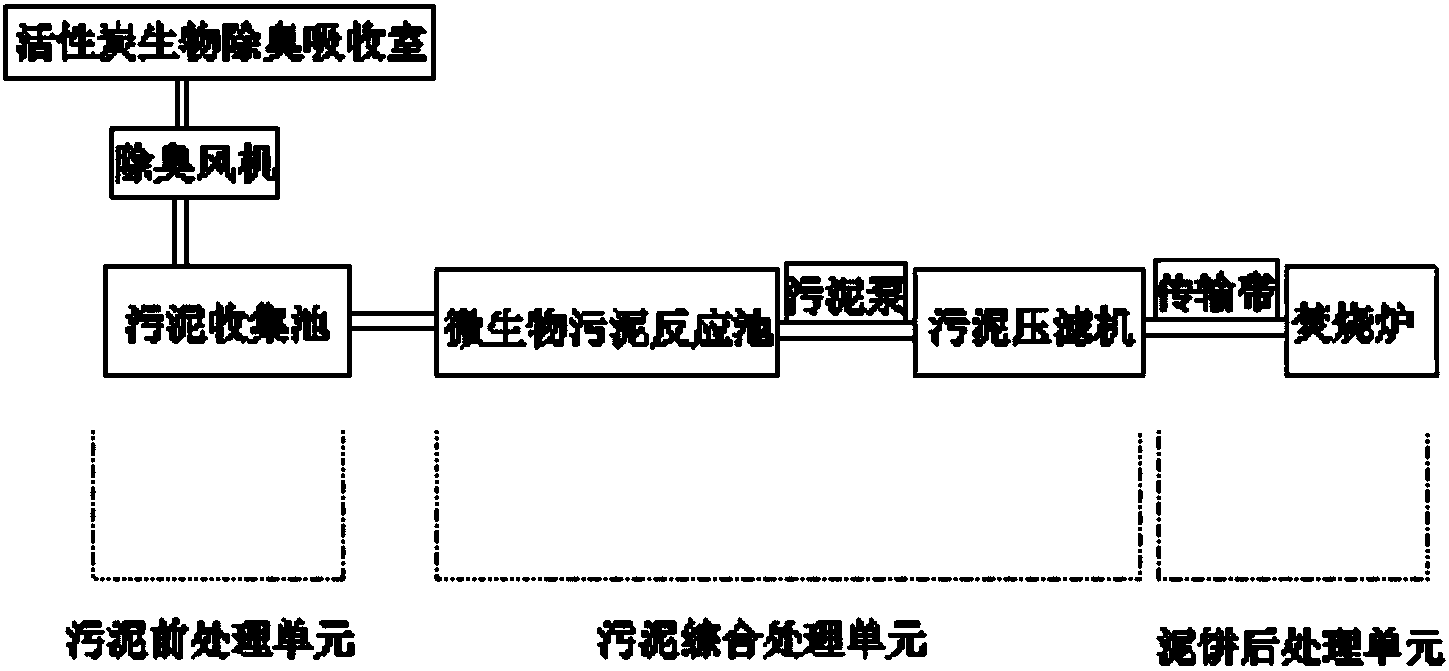

摘要附图
权利要求书
1.一种带有除臭装置的污泥处理系统，包括污泥前处理单元、污泥综合处理单元和泥饼后处理单元，其特征在于：所述的污泥前处理单元包括污泥收集池和用于整个系统的除臭装置;所述的污泥收集池的上端与所述的除臭装置之间采用导风管进行连接;所述的除臭装置上设有除臭风机和活性炭生物除臭吸收室;所述的污泥综合处理单元包括微生物污泥反应池和污泥压滤机;所述的微生物污泥反应池一端与所述的污泥收集池相连，另一端则连有污泥泵;所述的污泥泵用于将所述的微生物污泥反应池内的污泥运输到所述的污泥压滤机内进行脱水处理;所述的泥饼后处理单元包括传输带和焚烧炉。
2.根据权利要求1所述的带有除臭装置的污泥处理系统，其特征在于：所述的污泥压滤机为板框式压滤机。
3.根据权利要求1所述的带有除臭装置的污泥处理系统，其特征在于：所述的污泥泵为气动隔膜泵。
4.根据权利要求1所述的带有除臭装置的污泥处理系统，其特征在于：所述的焚烧炉为竖式多级焚烧炉。
说明书
一种带有除臭装置的污泥处理系统
技术领域
本实用新型属于污水净化技术领域，尤其是涉及一种带有除臭装置的污泥处理系统。
背景技术
随着环保力度的加强和人们对已有污泥处理处置技术局限性的进一步认识，世界各国都在投入重金研发新技术，争取找到更经济、更合理的污泥处理方案。污泥处理是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程;即是对污泥进行减量化、稳定化和无害化处理的过程。
实用新型内容
(一)要解决的技术问题
为了解决上述问题，本实用新型提出了一种带有除臭装置的污泥处理系统。
(二)技术方案
本实用新型的带有除臭装置的污泥处理系统，包括污泥前处理单元、污泥综合处理单元和泥饼后处理单元，所述的污泥前处理单元包括污泥收集池和用于整个系统的除臭装置;所述的污泥收集池的上端与所述的除臭装置之间采用导风管进行连接;所述的除臭装置上设有除臭风机和活性炭生物除臭吸收室;所述的污泥综合处理单元包括微生物污泥反应池和污泥压滤机;所述的微生物污泥反应池一端与所述的污泥收集池相连，另一端则连有污泥泵;所述的污泥泵用于将所述的微生物污泥反应池内的污泥运输到所述的污泥压滤机内进行脱水处理;所述的泥饼后处理单元包括传输带和焚烧炉;所述的传输带是用于将脱水后的泥饼传送到焚烧炉内进行高温焚烧。
作为优选的技术方案，所述的污泥压滤机为板框式压滤机。
作为优选的技术方案，所述的污泥泵为气动隔膜泵。
作为优选的技术方案，所述的焚烧炉为竖式多级焚烧炉。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型的带有除臭装置的污泥处理系统，结构合理、使用方便、处理简便。
