申请日2016.08.22
公开(公告)日2017.03.29
IPC分类号C02F1/40; B01D17/02; B01D1/24; C02F101/32
摘要
本实用新型是用于工业污水处理的浮油捕捉器，其结构包括分离体，分离体四周均匀设有6个浮筒，分离体与浮筒之间通过槽钢连接，槽钢顶部连接扁铁，扁铁连接电机罩，电机罩内设收油电机，收油电机底部是机底座，电机罩一侧设油位控制器，油位控制器一侧设油位检测头，分离体顶部设吸油管和油位检查孔，分离体顶部中心设2个进水分离器，进水分离器下部设2个推进器，进水分离器上部与机底座之间设内滤网，内滤网外侧设外滤网。本实用新型的优点：该机适用于吸收漂浮在水面上多种成份的废油，不管水面上油层厚薄，均可使其聚集和回收。应用广泛，投资小、见效快、节油、节能。

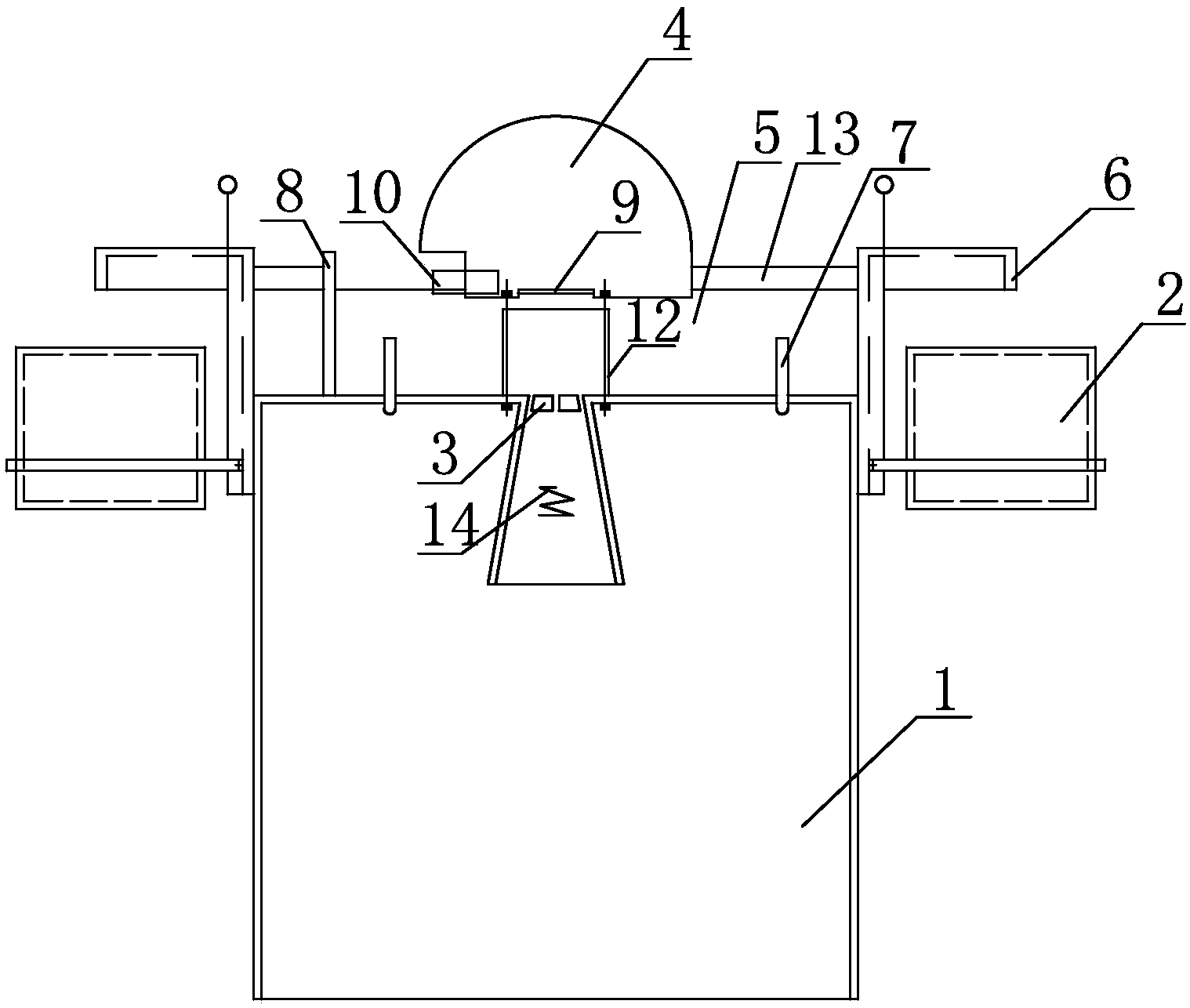

摘要附图
权利要求书
1.用于工业污水处理的浮油捕捉器，其特征包括分离体(1)，分离体(1)四周均匀设有6个浮筒(2)，分离体(1)与浮筒(2)之间通过槽钢(6)连接，槽钢(6)顶部连接扁铁(13)，扁铁(13)连接电机罩(4)，电机罩(4)内设收油电机，收油电机底部是机底座(9)，电机罩(4)一侧设油位控制器(10)，油位控制器(10)一侧设油位检测头(11)，分离体(1)顶部设吸油管(7)和油位检查孔(8)，分离体(1)顶部中心设2个进水分离器(3)，进水分离器(3)下部设2个推进器(14)，进水分离器(3)上部与机底座(9)之间设内滤网(12)，内滤网(12)外侧设外滤网(5)。
2.如权利要求1所述的用于工业污水处理的浮油捕捉器，其特征是所述的外滤网(5)的网格尺寸为10X10mm。
3.如权利要求1所述的用于工业污水处理的浮油捕捉器，其特征是所述的内滤网(12)的网格尺寸为10X10mm。
说明书
用于工业污水处理的浮油捕捉器
技术领域
本实用新型涉及的是用于工业污水处理的浮油捕捉器。
背景技术
工业污水处理中，含油废水是常见的工业污水之一，含油废水主要来源于石油、石油化工、钢铁、焦化、煤气发生站、机械加工等工业部门。废水中油类污染物质，除重焦油的相对密度为1.1以上外，其余的相对密度都小于1。油类物质在废水中一种常见的存在状态就是浮油，油品在废水中分散的颗粒较大，油滴粒径大于100μm。在石油污水中，这种油占水中总含油量60～80%。
含油废水对环境有很大的危害。油类物质对环境的影响是多方面的，如污染水体，在水面上形成油膜，能阻碍水体复氧作用，水体中由于溶解氧减少，藻类光合作用受到限制，影响水生生物的正常生长，使水生动植物有油味或毒性，甚至使水体变臭，破坏水资源的利用价值;油类黏附在鱼鳃上，可使鱼窒息，浓度为200mg/L时，鱼类不能生存;黏附在藻类、浮游生物上，可使它们死亡;油类会抑制水鸟产卵和孵化，严重时使鸟类大量死亡;用含油废水灌溉农田，油分及其衍生物将覆盖土壤和植物的表面，堵塞土壤的孔隙，阻止空气透入，使土壤和微生物不能正常进行新陈代谢，使农产品质量和实用价值下降，严重时会造成农作物减产或死亡，油类在土壤中向下迁移，还可能造成严重的地下水污染。
现有的工业污水处理的浮油捕捉器一般无法对捕捉到的油水混合液进行分离，回收的油和水无法进行二次利用，且当水面上的油层过厚或者过薄时，会造成回收不彻底或回收困难的情况，而且很容易粘油及造成悬浮物堵塞。
发明内容
本实用新型提出的是用于工业污水处理的浮油捕捉器，其目的旨在克服现有技术存在的上述不足，实现对吸收的油液进行二次分离且无论水面油层厚薄均可进行回收。
本实用新型的技术解决方案：用于工业污水处理的浮油捕捉器，其特征包括分离体，分离体四周均匀设有6个浮筒，分离体与浮筒之间通过槽钢连接，槽钢顶部连接扁铁，扁铁连接电机罩，电机罩内设收油电机，收油电机底部是机底座，电机罩一侧设油位控制器，油位控制器一侧设油位检测头，分离体顶部设吸油管和油位检查孔，分离体顶部中心设2个进水分离器，进水分离器下部设2个推进器，进水分离器上部与机底座之间设内滤网，内滤网外侧设外滤网。
优选的，所述的外滤网的网格尺寸为10X10mm。
优选的，所述的内滤网的网格尺寸为10X10mm。
本实用新型的优点：该机适用于吸收漂浮在水面上多种成份的废油，包括机油、煤油、柴油、润滑油、植物油及其它比重小于水的液体，不管水面上油层厚薄，均可使其聚集和回收。应用广泛，可具体应用在：1、含油废水的隔油蓄水池中。2、各种冷却液的循环蓄水池中。3、含油废水深度净化前的预处理调节池中。4、气浮分离池中的浮油收集。5、比重不同的两液分离中。相比于现有技术的集油器相比，其主要特点是：1、增加了地面上的二次分离部分，提高了油质纯度。2、水中收油部分可根据油层厚薄对浮筒进行调节，无论水面上油层厚薄，本机均可回收。3、采用独特的抽油和收油方式，不容易粘油及造成悬浮物堵塞。4、水上和地面动力设置可采用防爆型电器，防止在易燃易爆区内因电火花而产生爆炸的危险。投资小、见效快、节油、节能。
