申请日2016.08.22
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本实用新型提出的农村污水处理设施运营管理系统，包括进水检测模块、过程检测模块、出水检测模块、PLC控制器、数据传输模块以及监控模块，所述进水检测模块、过程检测模块、出水检测模块、数据传输模块都与PLC控制器连接，此外，所述数据传输模块还连接所述监控模块，所述进水检测模块和出水参数检测模块都包括流量传感器、pH值传感器、COD浓度传感器以及氨氮浓度传感器，所述过程检测模块包括分别设于反应池中用于检测处理过程的各状态的检测器。本实用新型可对分散式农村污水处理设施的远程、动态管理;实现了对其治污工艺参数控制的合理性判断，提高了对治污系统的分析预警能力。

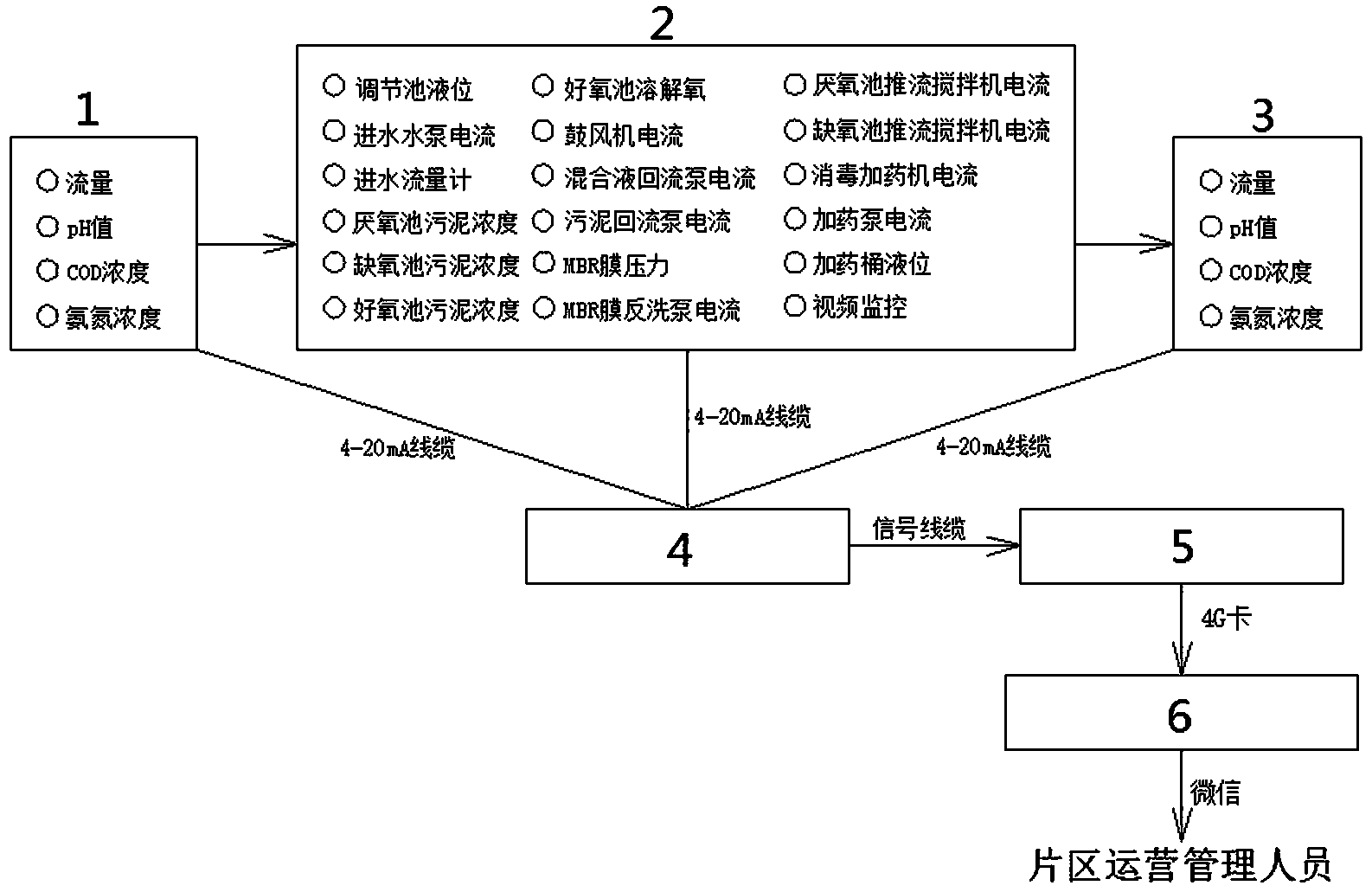

摘要附图
权利要求书
1.农村污水处理设施运营管理系统，其特征在于，包括进水检测模块、过程检测模块、出水检测模块、PLC控制器、数据传输模块以及监控模块，所述进水检测模块、过程检测模块、出水检测模块、数据传输模块都与PLC控制器连接，此外，所述数据传输模块还连接所述监控模块，所述进水检测模块和出水参数检测模块都包括流量传感器、pH值传感器、COD浓度传感器以及氨氮浓度传感器，所述过程检测模块包括分别设于反应池中用于检测处理过程的各状态的检测器。
2.根据权利要求1所述的农村污水处理设施运营管理系统，其特征在于，所述过程检测模块具体包括有调节池液位监控单元、进水水泵电流监控单元、进水流量监控单元、厌氧池污泥浓度监控单元、缺氧池污泥浓度监控单元、好氧池污泥浓度监控单元、好氧池氧浓度监控单元、鼓风机电流监控单元、混合液回流泵电流监控单元、污泥回流泵电流监控单元、MBR膜压力监控单元、MBR膜反洗泵电流监控单元、厌氧池推流搅拌机电流监控单元、缺氧池推流搅拌机电流监控单元、消毒加药机电流监控单元、加药泵电流监控单元、加药桶液位监控单元。
3.根据权利要求2所述的农村污水处理设施运营管理系统，其特征在于，所述过程检测模块还包括有视频监控单元。
4.根据权利要求1所述的农村污水处理设施运营管理系统，其特征在于，所述数据传输模块通过网线或者3G卡或者4G卡与监控模块连接。
5.根据权利要求1所述的农村污水处理设施运营管理系统，其特征在于，所述监控模块通过微信与片区运营管理人员的手机连接。
说明书
农村污水处理设施运营管理系统
技术领域
本实用新型涉及农村污水处理设施运营管理系统，属于污水处理领域。
背景技术
我国农村有3亿多人喝不上干净的水，其中超过60%是由于非自然因素导致的饮源水质不达标;农村人口中与环境污染密切相关的恶性肿瘤死亡率逐年上升。与城市系统、严密的环境保护监督管理相比，农村环境规划在农村难见身影，农村环境保护监督管理欠缺。农村主要存在三类环境污染问题：现代化农业生产造成的各类污染;由于小城镇和农村聚居点的基础设施建设和环境管理滞后产生的生活污染;乡镇企业及畜禽养殖造成污染。
农村直接排放造成河流、水塘污染，影响村民居住环境，严重威胁农民的身体健康。农村污水处理的特征首先是处理率低，其次是间歇排放，排量少且分散，第三是氮磷浓度高及含有大量的营养盐、细菌、病毒等，这些都给农村污水的收集和处理带来了一定的难度。针对农村生活污水水量、水质特点及排水体制特征,一般采用接入邻近市政污水管网处理、单村或联村集中型处理、单户或联户分散型处理模式等,因地制宜选取净化沼气池、污水稳定塘、人工湿地、地埋式微动力、土壤净化槽等处理工艺技术或几种组合工艺对集中和分散农村生活污水进行处理。
农村生活污水处理设施管理(特别是分散式设施)因运营维护成本高、缺乏专业队伍和人员匮乏，导致其缺乏长效的管理机制，而非常充分发挥其在新农村环境综合整治中的重要作用。
实用新型内容
有鉴于此，本实用新型提出的农村污水处理设施运营管理系统，解决了分散式农村污水处理设施运营管理难度大、效率低、成本高的问题。
为解决上述技术问题，本实用新型采用以下技术方案予以实现：
农村污水处理设施运营管理系统，包括进水检测模块、过程检测模块、出水检测模块、PLC控制器、数据传输模块以及监控模块，所述进水检测模块、过程检测模块、出水检测模块、数据传输模块都与PLC控制器连接，此外，所述数据传输模块还连接所述监控模块，所述进水检测模块和出水参数检测模块都包括流量传感器、pH值传感器、COD浓度传感器以及氨氮浓度传感器，所述过程检测模块包括分别设于反应池中用于检测处理过程的各状态的检测器。
作为优选地，所述过程检测模块具体包括有调节池液位监控单元、进水水泵电流监控单元、进水流量监控单元、厌氧池污泥浓度监控单元、缺氧池污泥浓度监控单元、好氧池污泥浓度监控单元、好氧池氧浓度监控单元、鼓风机电流监控单元、混合液回流泵电流监控单元、污泥回流泵电流监控单元、MBR膜压力监控单元、MBR膜反洗泵电流监控单元、厌氧池推流搅拌机电流监控单元、缺氧池推流搅拌机电流监控单元、消毒加药机电流监控单元、加药泵电流监控单元、加药桶液位监控单元。
作为优选地，所述过程检测模块还包括有视频监控单元。
作为优选地，所述数据传输模块通过网线或者3G卡或者4G卡与监控模块连接。
作为优选地，所述监控模块通过微信与片区运营管理人员的手机连接。
与现有技术相比，本实用新型具有的有益效果为：本实用新型在深入理解污染物治理原理、了解农村污水处理设施运营管理特点的基础上，运用互联网建立分散式农村污水处理设施信息化管理平台，实现对分散式农村污水处理设施的远程、动态管理;实现了对其治污工艺参数控制的合理性判断，提高了对治污系统的分析预警能力，为治污设施的正常稳定运行提供可靠保障;实现对污水治理设施的运程视频监控，达到零驻场的全方位、全安防看护，保证处理设备免遭人为损坏;互联加治污管理平台的投用，虽然节省片区运营人员投入，但通过平台的交流软件可以使运营人员更准、更快的解决处理设施出现的问题，更有利于去治污设施的运营维护管理。此外，本实用新型的经济效益明显，运营费用从1.2-1.8元/吨•污水下降至0.8-1.3元/吨•污水。
