申请日2016.08.22
公开(公告)日2017.02.15
IPC分类号C02F1/44; C02F1/00
摘要
本实用新型公开了一种污水处理系统专用膜过滤装置，包括缓冲罐、清水反冲电动阀、中空板式陶瓷膜和空压电动阀，其特征在于所述中空板式陶瓷膜，由多个陶瓷膜组件组成，每个陶瓷膜组件由中空板状膜元件、膜滤液出口、膜板框架、集液管、反冲清水口和膜元件支柱组成，本实用新型的有益效果是：中空板式陶瓷膜滤膜为组件单元式设计，设备损坏只需更换单一组件，整体使用寿命长，节省了企业的开支;设置两套反冲洗系统，可以对堵塞膜单元进行清水或者气体反冲，操作更灵活、设备使用寿命更长;对板式过滤器清相进一步地回收处理，增加了设备的综合污水处理能力，提高了设备处理液的排放标准。

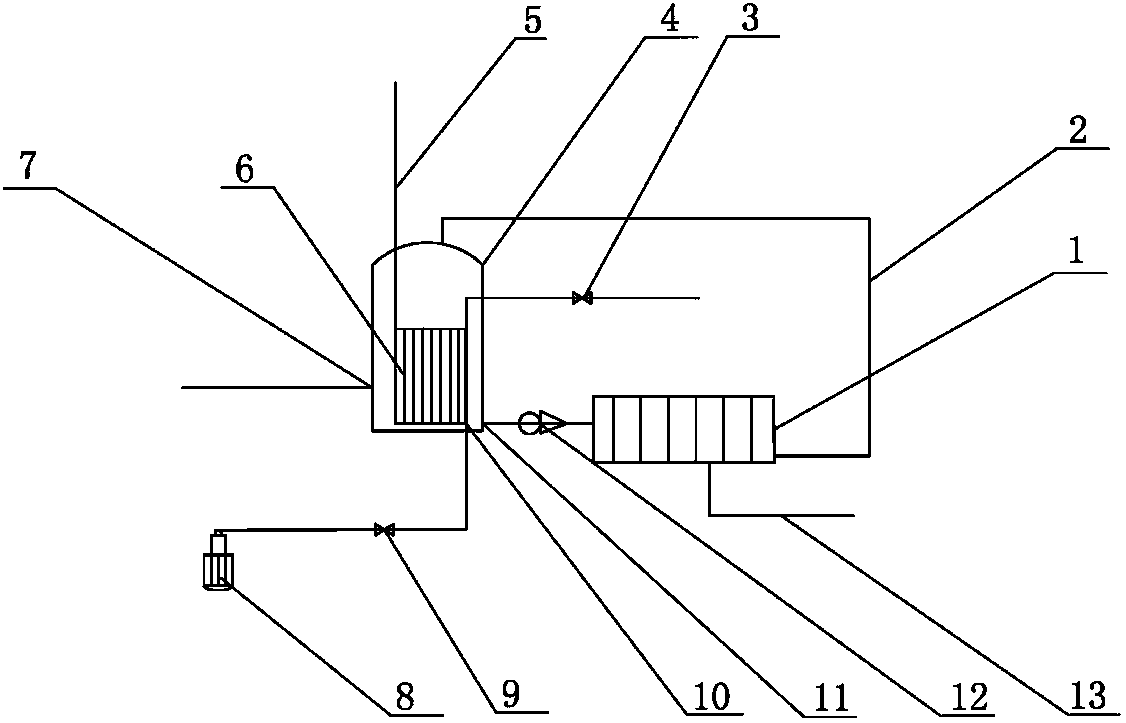

摘要附图
权利要求书
1.一种污水处理系统专用膜过滤装置，包括缓冲罐(4)、清水反冲电动阀(3)、中空板式陶瓷膜(6)、污水进液口(7)、空压电动阀(9)、螺杆泵(12)、板式过滤器(1)和板式过滤器清相循环管路(2)，其特征在于所述缓冲罐(4)内部设置中空板式陶瓷膜(6)，上端设置板式过滤器清相循环管路(2)进口，下端设置污水进液口(7)和膜过滤重相液出口(11)，所述中空板式陶瓷膜(6)由多个陶瓷膜组件组成，每个陶瓷膜组件由中空板状膜元件(6-1)、膜滤液出口(6-2)、膜板框架(6-3)、集液管(6-4)、反冲清水口(6-5)和膜元件支柱(6-6)组成;所述清水反冲电动阀(3)和空压电动阀(9)为一闭一合设置。
2.根据权利要求1所述的污水处理系统专用膜过滤装置，其特征在于所述的陶瓷膜组件上端设置集液管(6-4)，集液管(6-4)两端分别与膜滤液出口(6-2)和反冲清水口(6-5)相连，集液管(6-4)下端与多个中空板状膜元件(6-1)相连，中空板状膜元件(6-1)中部和下部与膜元件支柱(6-6)相配合固定，膜元件支柱(6-6)固定设置在膜板框架(6-3)上。
3.根据权利要求1所述的污水处理系统专用膜过滤装置，其特征在于所述的中空板式陶瓷膜(6)上端一侧通过管道与每个陶瓷膜组件的膜滤液出口(6-2)相连，所述管道穿过缓冲罐(4)与处理液管路(5)相连;上端另一侧通过管道将每个陶瓷膜组件的反冲清水口(6-5)与清水反冲电动阀(3)和空压进口(10)相连，所述空压进口(10)通过气体管路与空压电动阀(9)和空压机(8)相连。
4.根据权利要求1所述的污水处理系统专用膜过滤装置，其特征在于所述缓冲罐(4)下端设置膜过滤重相液出口(11)，膜过滤重相液出口(11)通过管路与螺杆泵(12)和板式过滤器(1)相连，板式过滤器(1)设置有板式过滤器清相循环管路(2)和滤饼出口(13)，板式过滤器清相循环管路(2)连接缓冲罐(4)形成闭合回路，板式过滤器(1)设置为间歇式过滤器。
说明书
一种污水处理系统专用膜过滤装置
技术领域
本实用新型属于化工污水处理技术领域，更具体地涉及一种污水处理系统专用膜过滤装置。
背景技术
随着人类活动的不断加快，环境污染问题也越来越严重，水资源的污染问题更是日益严峻。化工企业污水由于成分复杂、污染程度高，一般的污水处理系统很难应对。
现有技术中，污水处理系统一般采用pp棉滤膜过滤系统，少数的使用了柱状陶瓷膜，这两种膜系统必须添加前滤系统，否则很容易堵塞滤膜，造成极大的经济损失，而且上述膜过滤系统均采用非组件单元式设计，设备损坏需更换整体滤膜、价格昂贵、整体使用寿命短，浪费了企业的开支。而且现有技术的膜过滤系统多采用单循环操作，膜处理力度和灵活性较差，不能满足国家排污标准。
发明内容
为解决上述问题，克服现有技术的不足，本实用新型提供了一种处理力度强、灵活性好和运行成本低污水处理系统专用膜过滤装置，其技术方案为：污水处理系统专用膜过滤装置，包括缓冲罐、清水反冲电动阀、中空板式陶瓷膜、污水进液口、空压电动阀、螺杆泵板式过滤器和板式过滤器清相循环管路，其特征在于所述缓冲罐内部设置中空板式陶瓷膜，上端设置板式过滤器清相循环管路进口，下端设置污水进液口和膜过滤重相液出口，所述中空板式陶瓷膜由多个陶瓷膜组件组成，每个陶瓷膜组件由中空板状膜元件、膜滤液出口、膜板框架、集液管、反冲清水口和膜元件支柱组成;所述清水反冲电动阀和空压电动阀为一闭一合设置。
所述的陶瓷膜组件上端设置集液管，集液管两端分别与膜滤液出口和反冲清水口相连，集液管下端与多个中空板状膜元件相连，中空板状膜元件中部和下部与膜元件支柱相配合固定，膜元件支柱固定设置在膜板框架上。
所述的中空板式陶瓷膜上端一侧通过管道与每个陶瓷膜组件的膜滤液出口相连，所述管道穿过缓冲罐与处理液管路相连;中空板式陶瓷膜上端另一侧通过管道将每个陶瓷膜组件的反冲清水口与清水反冲电动阀和空压进口相连，所述空压进口通过气体管路与空压电动阀和空压机相连。
所述缓冲罐下端设置膜过滤重相液出口，膜过滤重相液出口通过管路与螺杆泵和板式过滤器相连，板式过滤器设置有板式过滤器清相循环管路和滤饼出口，板式过滤器清相循环管路连接缓冲罐形成闭合回路，板式过滤器设置为间歇式过滤器。
本实用新型的有益效果是：所述中空板式陶瓷膜的设置省去了前滤装置;中空板式陶瓷膜滤膜为组件单元式设计，设备损坏只需更换单一组件、价格便宜、整体使用寿命长，节省了企业的开支;所述清水反冲电动阀和空压电动阀为一闭一合设置，形成了两套反冲洗系统，灵活采用气冲和水冲两种反冲模式，可以对堵塞膜单元进行清水或者气体反冲，操作更灵活、设备使用寿命更长;本装置对板式过滤器清相进一步地回收处理，增加了设备的综合污水处理能力，提高了设备处理液的排放标准。
