申请日2016.08.22
公开(公告)日2017.02.08
IPC分类号C02F9/02
摘要
本实用新型涉及一种餐厨垃圾渗滤液预处理装置，其特征在于，包括渣水分离器，渣水分离器上部设有进水管，渣水分离器内有出渣机，渣水分离后的废水自渣水分离器进入涡凹气浮机，涡凹气浮机进水端设有搅拌曝气器，涡凹气浮机的出水端上方连有臭气收集管，涡凹气浮机内设有刮渣机，刮渣机后面设有废渣收集槽，废水经过涡凹气浮机后进入溶气气浮机，气浮室内设有刮油机，刮油机前段设有废油收集槽，溶气气浮机出水端上方设有臭气收集管，臭气收集管中的臭气通过除臭风机收集，经溶气气浮机预处理完后的废水经出水管进行后续处理。本实用新型具体的优点体现为：在整个预处理装置中废水中的油和悬浮物都被多次去除，预处理效果很好。

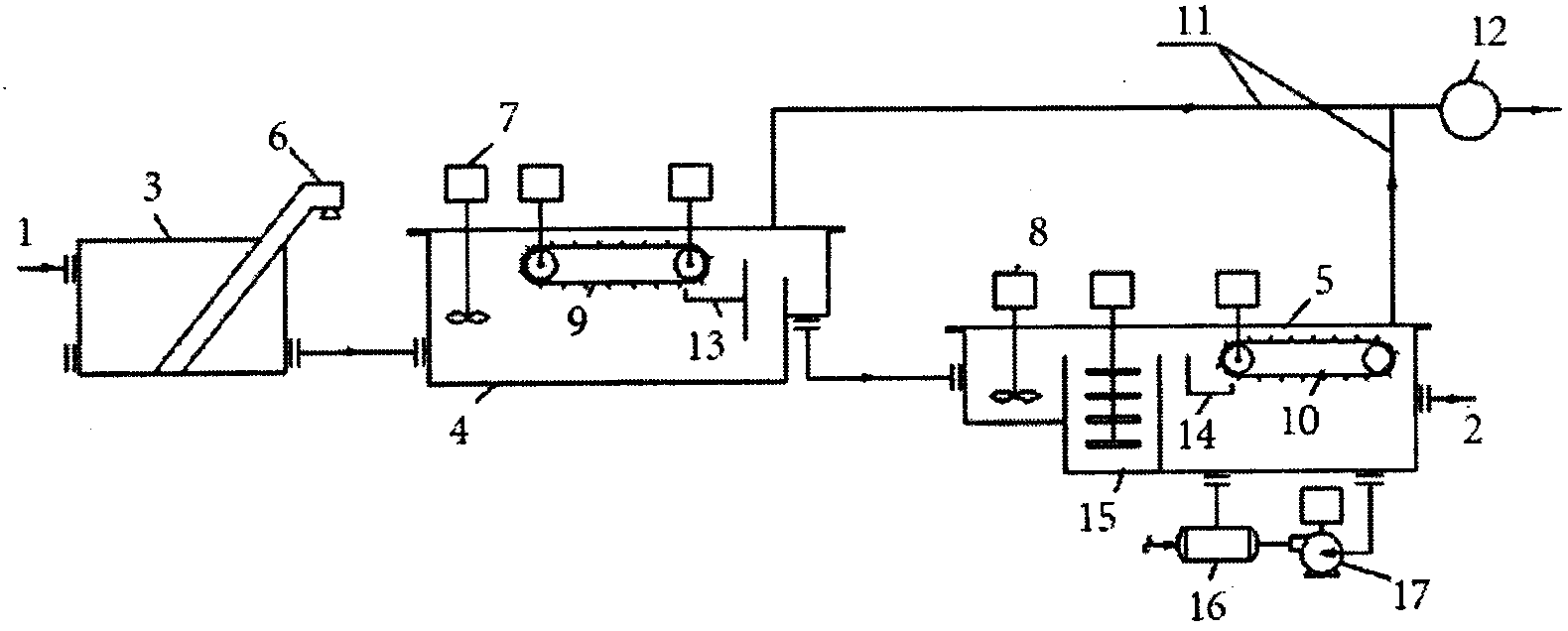

摘要附图
权利要求书
1.一种餐厨垃圾渗滤液预处理装置，其特征在于，包括渣水分离器(3)，渣水分离器(3)上部设有进水管(1)，渣水分离器(3)内有出渣机(6)，渣水分离后的废水自渣水分离器(3)进入涡凹气浮机(4)，涡凹气浮机(4)进水端设有搅拌曝气器(7)，涡凹气浮机(4)的出水端上方连有臭气收集管(11)，涡凹气浮机(4)内设有刮渣机(9)，刮渣机(9)后面设有废渣收集槽(13)，废水经过涡凹气浮机(4)后进入溶气气浮机(5)，溶气气浮机(5)进水端设有搅拌器(8)，搅拌器(8)后面设有曝气槽(15)，溶气气浮机(5)内形成有气浮室，气浮室内设有刮油机(10)，刮油机(10)前段设有废油收集槽(14)，溶气气浮机(5)出水端上方设有臭气收集管(11)，臭气收集管(11)中的臭气通过除臭风机(12)收集，经溶气气浮机(5)预处理完后的废水经出水管(2)进行后续处理。
2.如权利要求1所述的一种餐厨垃圾渗滤液预处理装置，其特征在于，所述出水管(2)的废水中的一部分经由循环泵(17)回流至微气泡发生器(16)中，微气泡发生器(16)与所述溶气气浮机(5)相连通。
说明书
一种餐厨垃圾渗滤液预处理装置
技术领域
本实用新型涉及对垃圾渗滤液废水进行处理的装置。
背景技术
餐厨垃圾含水率可达90wt%以上，因此在堆放过程中极易产生大量渗滤液。餐厨垃圾渗滤液具有成分复杂，水质水量变化大，有机物和氨氮浓度高，微生物营养元素比例失调等特点。其悬浮杂质分为以高分子脂类及其衍生物为主的油类和蔬菜碎粒、不溶性蛋白、纤维质态的非溶解性有机物两类。因此处理的餐厨垃圾渗滤液的关键在于除油和去除复杂杂质。
实用新型内容
本实用新型的目的在于提供一种能够对餐厨垃圾渗滤液中的油和悬浮物进行有效处理的装置。
为了达到上述目的，本实用新型的技术方案是提供了一种餐厨垃圾渗滤液预处理装置，其特征在于，包括渣水分离器，渣水分离器上部设有进水管，渣水分离器内有出渣机，渣水分离后的废水自渣水分离器进入涡凹气浮机，涡凹气浮机进水端设有搅拌曝气器，涡凹气浮机的出水端上方连有臭气收集管，涡凹气浮机内设有刮渣机，刮渣机后面设有废渣收集槽，废水经过涡凹气浮机后进入溶气气浮机，溶气气浮机进水端设有搅拌器，搅拌器后面设有曝气槽，溶气气浮机内形成有气浮室，气浮室内设有刮油机，刮油机前段设有废油收集槽，溶气气浮机出水端上方设有臭气收集管，臭气收集管中的臭气通过除臭风机收集，经溶气气浮机预处理完后的废水经出水管进行后续处理。
优选地，所述出水管的废水中的一部分经由循环泵回流至微气泡发生器中，微气泡发生器与所述溶气气浮机相连通。
本实用新型具体的优点体现为：1、在整个预处理装置中废水中的油和悬浮物都被多次去除，预处理效果很好;2、由于预处理悬浮物去除效果好，可以减少后续处理混凝剂的投加量;3、可以对进水水质水量进行调节，不用设置初沉池和调节池，减少占地和基建费用。
