申请日2016.08.22
公开(公告)日2017.02.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理系统专用监控结构，包括LED实时检测器、控制柜、检测电极、电动阀和控制水泵，其特征在于反应罐检测电极和处理液检测电极均通过信号线与LED实时检测器和控制柜相连;第一电动阀和第二电动阀、第三电动阀和第四电动阀、第五电动阀和第六电动阀均为设置一闭一开方式，均通过传感线与控制柜相连，本实用新型的有益效果是：1.自动添加不同的前处理物质，灵活处理不同污水，设备应用面更广;2.减少了人工参与，降低了人工成本、减少了人工操作产生的人为误差;3.全智能监控调控功能，避免工人接触强酸强碱，避免了造成严重的灼伤和烧伤事故的发生。

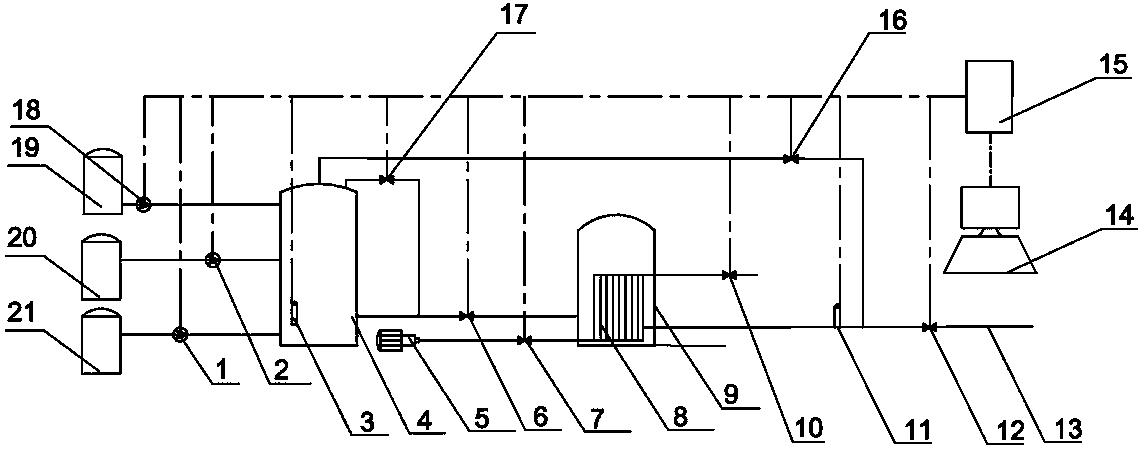

摘要附图
权利要求书
1.一种污水处理系统专用监控结构，包括反应罐(4)、LED实时检测器(14)、控制柜(15)、检测电极、电动阀和控制水泵，其特征在于所述的检测电极包括反应罐检测电极(3)和处理液检测电极(11)，所述反应罐检测电极(3)设置在反应罐(4)下部，处理液检测电极(11)设置在板式陶瓷膜(8)清相出水管路上，反应罐检测电极(3)和处理液检测电极(11)均通过信号线与LED实时检测器(14)和控制柜(15)相连;所述电动阀包括第一电动阀(17)、第二电动阀(6)、第三电动阀(16)、第四电动阀(12)、第五电动阀(7)、第六电动阀(10)，均通过传感线与控制柜(15)相连;所述控制水泵包括酸液水泵(1)、碱液水泵(2)和絮凝剂水泵(18)。
2.根据权利要求1所述的污水处理系统专用监控结构，其特征在于所述的第一电动阀(17)和第二电动阀(6)、第三电动阀(16)和第四电动阀(12)、第五电动阀(7)和第六电动阀(10)均设置为一闭一开方式。
3.根据权利要求1所述的污水处理系统专用监控结构，其特征在于所述的酸液水泵(1)通过管道与酸液储罐(21)和反应罐(4)相连;所述的碱液水泵(2)通过管道与碱液储罐(20)和反应罐(4)相连;所述的絮凝剂水泵(18)通过管道与絮凝剂储罐(19)和反应罐(4)相连。
4.根据权利要求1所述的污水处理系统专用监控结构，其特征在于所述的第一电动阀(17)通过管路与反应罐(4)相连再回到反应罐(4);所述第二电动阀(6)通过管路与反应罐(4)和缓冲罐(9)相连;所述第三电动阀(16)通过管路与板式陶瓷膜(8)和反应罐(4)相连，管路上设置处理液检测电极(11);所述第四电动阀(12)通过管路与处理液出口(13)和板式陶瓷膜(8)相连;所述第五电动阀(23)通过气体管路与空压机(5)和板式陶瓷膜(8)相连;所述第六电动阀(10)通过水管与清水管路和板式陶瓷膜(8)相连，板式陶瓷膜(8)设置于缓冲罐(9)内部，与缓冲罐(9)为一体式设置。
说明书
一种污水处理系统专用监控结构
技术领域
本实用新型属于化工污水处理技术领域，更具体地涉及一种污水处理系统专用监控结构。
背景技术
随着人类活动的不断加快，环境污染问题也越来越严重，水资源的污染问题更是日益严峻。化工企业污水由于成分复杂、污染程度高，一般的污水处理系统很难应对。
现有技术的污水处理系统，自动化程度比较低、人工参与程度较高，不仅增加了人工成本，而且人工操作有很多不确定的因素，可能造成称量人为误差，更值得注意的是强酸强碱的使用存在一定的危险性，如果工人操作不当会造成严重的灼伤和烧伤。
发明内容
为了解决上述问题，本实用新型提供一种自动化程度高、污水处理力度强和灵活性好的的自动监控污水处理系统。本实用新型的技术方案为: 污水处理系统专用监控结构，包括反应罐、LED实时检测器、控制柜、检测电极、电动阀和控制水泵，其特征在于所述的检测电极包括反应罐检测电极和处理液检测电极，所述反应罐检测电极设置在反应罐下部，处理液检测电极设置在板式陶瓷膜清相出水管路上，反应罐检测电极和处理液检测电极均通过信号线与LED实时检测器和控制柜相连;所述电动阀包括第一电动阀、第二电动阀、第三电动阀、第四电动阀、第五电动阀、第六电动阀，均通过传感线与控制柜相连;所述控制水泵包括酸液水泵、碱液水泵和絮凝剂水泵。
所述的第一电动阀和第二电动阀、第三电动阀和第四电动阀、第五电动阀和第六电动阀均为设置一闭一开方式。
所述的酸液水泵通过管道与酸液储罐和反应罐相连;所述的碱液水泵通过管道与碱液储罐和反应罐相连;所述的絮凝剂水泵通过管道与絮凝剂储罐和反应罐相连。
所述的第一电动阀通过管路与反应罐相连再回到反应罐;所述第二电动阀通过管路与反应罐和缓冲罐相连;所述第三电动阀通过管路与板式陶瓷膜和反应罐相连，管路上设置处理液检测电极;所述第四电动阀通过管路与处理液出口和板式陶瓷膜相连;所述第五电动阀通过气体管路与空压机和板式陶瓷膜相连;所述第六电动阀通过水管与清水管路和板式陶瓷膜相连，板式陶瓷膜设置于缓冲罐内部，与缓冲罐为一体式设置。
本实用新型的有益效果是：1. 根据污水的不同成分和指标自动添加不同的前处理物质，灵活处理不同污水，设备应用面更广;2. 减少了人工参与的程度，降低了人工成本、减少了人工操作产生的人为误差;3.全智能监控调控功能，避免工人接触强酸强碱，避免了造成严重的灼伤和烧伤事故的发生;4.设置了水冲和气冲两套反冲装置，对于膜保护和清理更加彻底和全面，提高了设备使用寿命长，节省了企业的开支。
