申请日2016.08.22
公开(公告)日2017.02.22
IPC分类号C02F9/04
摘要
本实用新型是一体化酸性废水自动处理装置，其结构是废水池内设液位传感器，内底部设底阀连接提升泵的进水管，进水管上设Y型过滤器，出水管连接初级反应器，废水池一侧设加药设备，加药设备底部连接加药计量泵的进液管，出液管连接提升泵的出水管，初级反应器侧底部的出液管连接中和滤塔的侧底部，中和滤塔侧顶部的出液管连接脱气塔的顶部，脱气塔侧底部设集水槽，集水槽侧底部连接排水管，排水管上设pH在线检测仪，初级反应器的底部设第一回流管连接废水池，中和滤塔的底部设放空管连接第一回流管，集水槽底部设第二回流管连接放空管。本实用新型的优点：结构简单、安装方便、占地面积小，操作强度低，治理效果显著。易于推广应用，节能环保。
摘要附图
权利要求书
1.一体化酸性废水自动处理装置，其特征包括废水池(1)、初级反应器(6)、加药设备(7)、中和滤塔(10)、脱气塔(15)，其中废水池(1)内上、中、下部分别设一个静压式液位传感器，静压式液位传感器的信号端连接液位计(2)的第一信号端，液位计(2)的第二信号端连接提升泵(5)的信号端，废水池(1)内底部设底阀(3)，底阀(3)连接提升泵(5)的进水管，提升泵(5)的进水管上设Y型过滤器(4)，提升泵(5)的出水管连接初级反应器(6)顶部，废水池(1)一侧设加药设备(7)，加药设备(7)底部连接加药计量泵(8)的进液管，加药计量泵(8)的出液管连接提升泵(5)的出水管，初级反应器(6)侧底部的出液管连接中和滤塔(10)的侧底部，初级反应器(6)侧底部的出液管上设手动阀(12)，中和滤塔(10)侧面上设视镜(13)和卸料孔(14)，中和滤塔(10)侧顶部的出液管连接脱气塔(15)的顶部，脱气塔(15)侧底部设集水槽(16)，集水槽(16)侧底部连接排水管(17)，排水管(17)上设第一pH在线检测仪(11)，初级反应器(6)的底部设第一回流管，第一回流管连接废水池(1)，第一回流管上设第一回流电动阀(19)，中和滤塔(10)的底部设放空管，放空管连接第一回流管，排空管上设放空电动阀(20)，集水槽(16)底部设第二回流管，第二回流管连接放空管，第二回流管上设第二回流电动阀(21)。
2.如权利要求1所述的一体化酸性废水自动处理装置，其特征是所述的废水池(1)的容积为10m3。
3.如权利要求1所述的一体化酸性废水自动处理装置，其特征是所述的提升泵(5)为不锈钢液下泵或衬四氟乙烯离心泵。
4.如权利要求1所述的一体化酸性废水自动处理装置，其特征是所述的初级反应器(6)内加装多面空心球填料。
5.如权利要求1所述的一体化酸性废水自动处理装置，其特征是所述的加药计量泵(8)的出液管与提升泵(5)的出水管的连接处设管道混合器(9)。
6.如权利要求1或4所述的一体化酸性废水自动处理装置，其特征是所述的初级反应器(6)的出液管上安装第二pH在线检测仪(18)。
说明书
一体化酸性废水自动处理装置
技术领域
本实用新型涉及的是一体化酸性废水自动处理装置。
背景技术
酸性废水是废水处理常见的一种。酸性废水主要来自钢铁厂、化工厂、染料厂、电镀厂和矿山等，废水处理要重点治理含有各种有害物质或重金属盐类。废水处理中酸的质量分数差别很大，低的小于1%，高的大于10%。
酸性废水具有较强的腐蚀性，如不加治理直接排出，会腐蚀管渠和构筑物;排入水体,会改变水体的pH值，干扰并影响水生生物的生长和渔业生产;排入农田，会改变土壤的性质，使土壤酸化，危害农作物;酸原料流失也是浪费。所以酸性废水应尽量回收利用，或经过处理使废水的pH值处在6～9之间,才能排入水体。
化学中和法是酸性废水处理的主要方法之一，人们经常应用化学中和处理酸性废水的方法有：综合(回收)利用、酸碱废水互相中和、投药中和和过滤中和等。对于浓度较高(3%～5%以上)、成份较简单的酸，应回收利用。如从酸洗废液中，可以回收再生酸、硫酸亚铁等。另一种处理就是将酸、碱性废水直接在中和池中搅拌中和，这是一种既简单又经济的以废治废的方法。投药中和可以处理任何性质、任何浓度的酸性废水。中和的药剂主要有石灰、苛性钠、电石渣、锅炉灰和软化站废渣等。
现有的化学中和法处理酸性废水技术一般依赖于人工处理，反应流程较繁琐，设备结构复杂，混合效果较差，反应缓慢，初级反应器反应效果不佳。
发明内容
本实用新型提出的是一体化酸性废水自动处理装置，其目的旨在克服现有技术存在的上述不足，实现对酸性废水的快速中和处理。

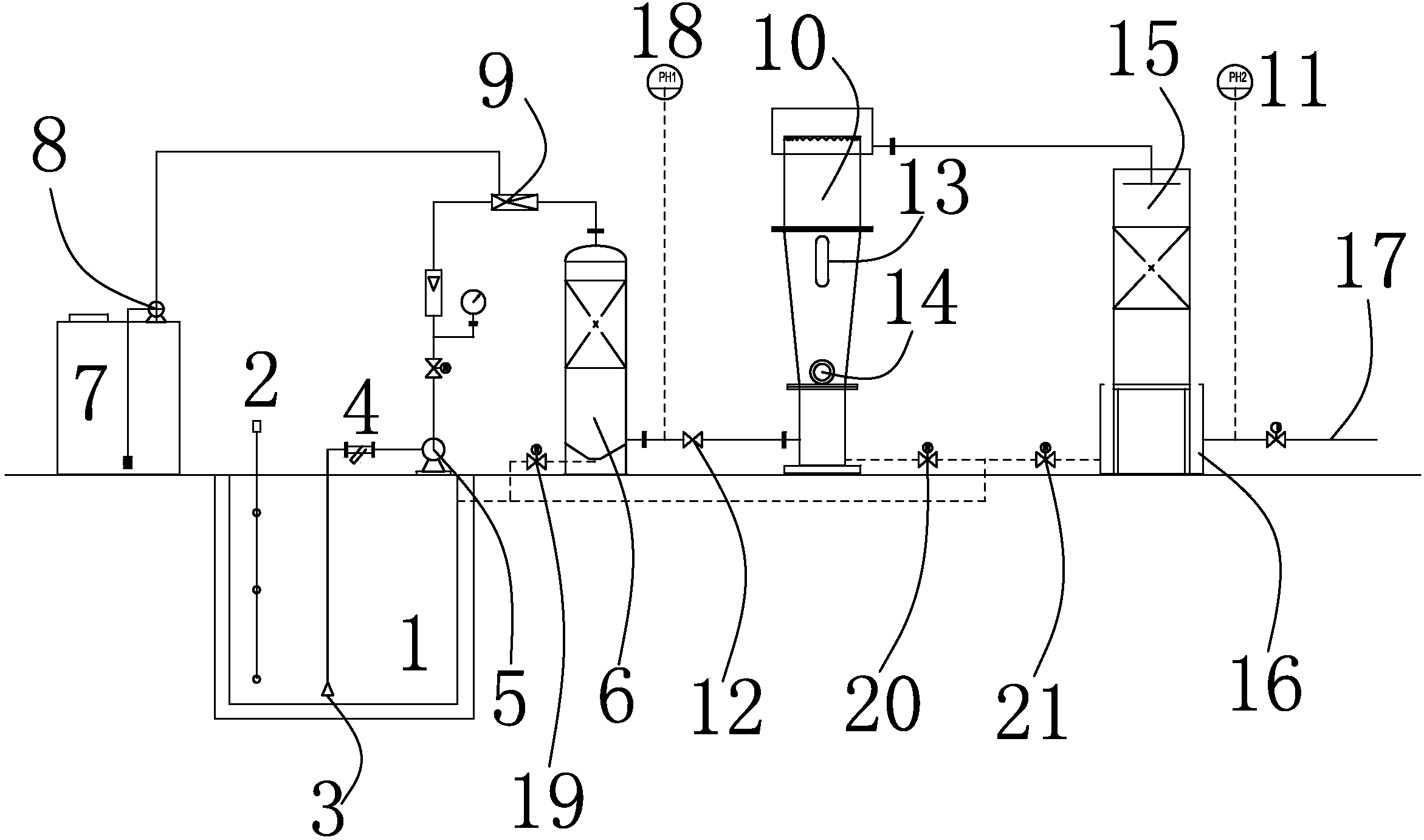

本实用新型的技术解决方案：一体化酸性废水自动处理装置，其结构包括废水池、初级反应器、加药设备、中和滤塔、脱气塔，其中废水池内上、中、下部分别设一个静压式液位传感器，静压式液位传感器的信号端连接液位计的第一信号端，液位计的第二信号端连接提升泵的信号端，废水池内底部设底阀，底阀连接提升泵的进水管，提升泵的进水管上设Y型过滤器，提升泵的出水管连接初级反应器顶部，废水池一侧设加药设备，加药设备底部连接加药计量泵的进液管，加药计量泵的出液管连接提升泵的出水管，初级反应器侧底部的出液管连接中和滤塔的侧底部，初级反应器侧底部的出液管上设手动阀，中和滤塔侧面上设视镜和卸料孔，中和滤塔侧顶部的出液管连接脱气塔的顶部，脱气塔侧底部设集水槽，集水槽侧底部连接排水管，排水管上设第一pH在线检测仪，初级反应器的底部设第一回流管，第一回流管连接废水池，第一回流管上设第一回流电动阀，中和滤塔的底部设放空管，放空管连接第一回流管，排空管上设放空电动阀，集水槽底部设第二回流管，第二回流管连接放空管，第二回流管上设第二回流电动阀。
优选的，所述的废水池的容积为10m3。
优选的，所述的提升泵为不锈钢液下泵或衬四氟乙烯离心泵。
优选的，所述的初级反应器内加装多面空心球填料。
优选的，所述的加药计量泵的出液管与提升泵的出水管的连接处设管道混合器。
优选的，所述的初级反应器的出液管上安装第二pH在线检测仪。
本实用新型的优点：结构简单、安装方便、占地面积小，运行操作劳动强度低，治理效果显著。初级反应器采用管道混合器加药，增强混合效果，加装多面空心球填料，增加接触反应面积，出水安装pH在线检测仪，调整加药计量泵的加药量，保证初级反应器的出水pH值不小于4.5。酸性废水经处理后通过曝气，效果更佳。出水水质可符合或优于《污水综合排放标准》(GB8978-1996)中的一级排放标准。当原水PH值小于1时，处理量为5m3/h;当原水PH值小于3时，处理量为8m3/h。易于推广应用，节能环保。
