申请日2016.08.22
公开(公告)日2017.03.22
IPC分类号B60S3/00
摘要
本实用新型公开了一种汽车用可收集洗车废水的洗车工作台，包括底座、护栏、收集箱和斜板;所述底座设置在支撑架上部;所述底座设置有车轮卡槽、流水孔和支撑架;所述车轮卡槽设置在底座上部，且车轮卡槽有四个并向底座内部凹陷;所述流水孔设置在底座内部，且流水孔有九个均匀分布在底座内部;所述支撑架设置在底座下部;所述护栏设置在底座两侧，且护栏能够打开不同角度;所述护栏设置有第一铰链和把手;收集箱用于收集洗完车的废水;收集箱上的出水管用于将收集箱中废水排出;本实用新型汽车用可收集洗车废水的洗车工作台具有结构简单，操作使用方便，能够收集洗完车的废水;并且能够防止汽车因偏移而从底座上掉下。

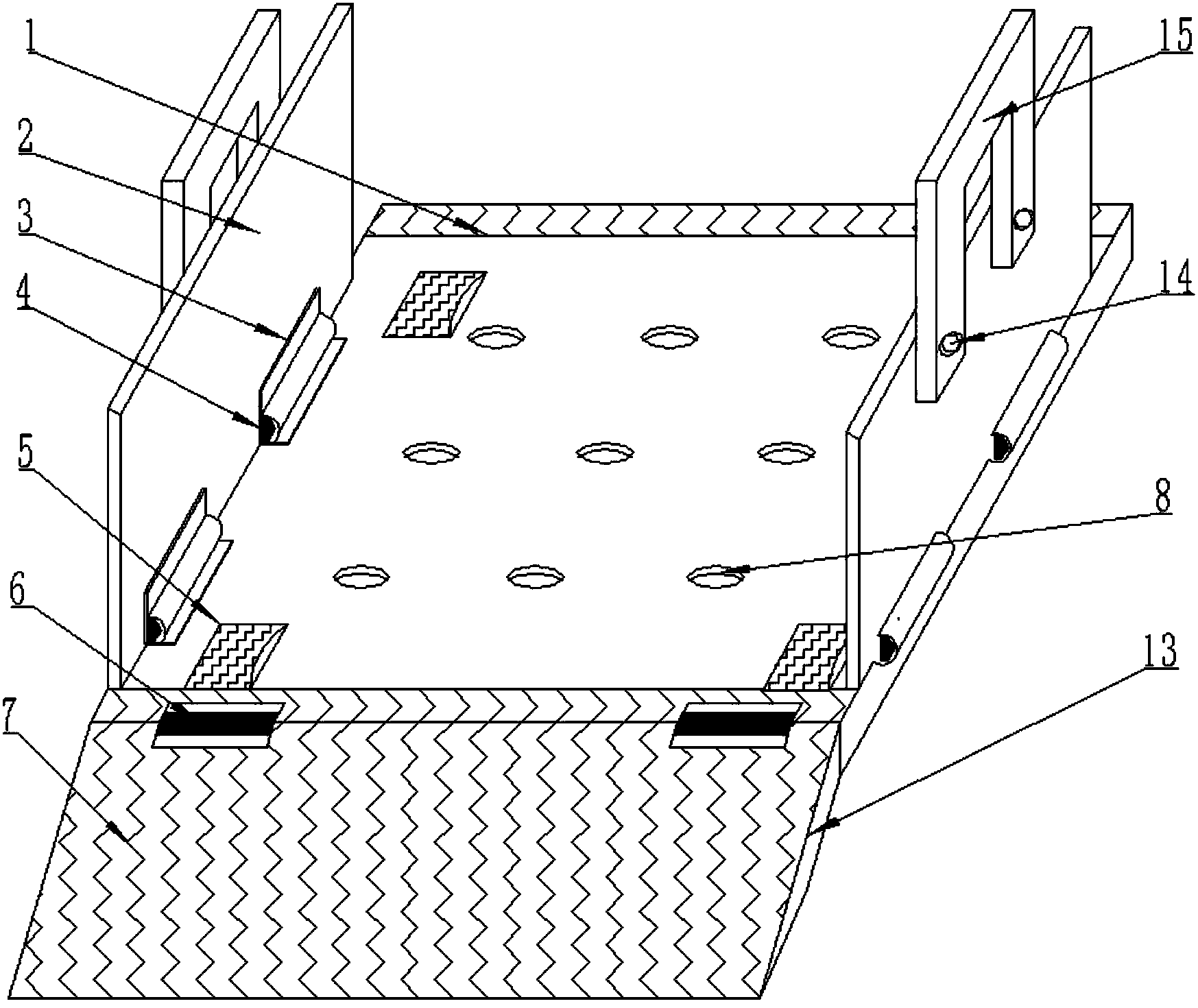

摘要附图
权利要求书
1.一种汽车用可收集洗车废水的洗车工作台，包括底座、护栏、收集箱和斜板;其特征在于，所述底座设置在支撑架上部;所述底座设置有车轮卡槽、流水孔和支撑架;所述车轮卡槽设置在底座上部，且车轮卡槽有四个并向底座内部凹陷;所述流水孔设置在底座内部，且流水孔有九个均匀分布在底座内部;所述支撑架设置在底座下部;所述护栏设置在底座两侧，且护栏能够打开不同角度;所述护栏设置有第一铰链和把手;所述第一铰链设置在护栏上，且第一铰链能够连接打开不同角度的护栏到底座上;所述第一铰链设置有六角销;所述六角销设置在铰链内部，且六角销能够固定护栏;所述把手设置在护栏上;所述把手设置有螺钉;所述螺钉设置在把手上，且螺钉将把手连接到护栏上;所述收集箱设置在底座下部;所述收集箱设置有出水管;所述出水管设置在收集箱下部，且出水管穿插在收集箱上;所述出水管设置有阀门;所述阀门设置在出水管上，且阀门水平穿透出水管;所述斜板设置在底座两端，且斜板长度等于底座宽度;所述斜板设置有第二铰链和防滑垫;所述第二铰链设置在斜板上，且铰链将斜板与底座连接;所述防滑垫设置在斜板上，且防滑垫平铺在斜板上。
2.根据权利要求1所述的汽车用可收集洗车废水的洗车工作台，其特征在于，所述底座设置在支撑架上部，且底座长度大于支撑架长度。
3.根据权利要求1所述的汽车用可收集洗车废水的洗车工作台，其特征在于，所述支撑架设置在底座下部，且支撑架的两条板关于底座中心对称。
4.根据权利要求1所述的汽车用可收集洗车废水的洗车工作台，其特征在于，所述把手设置在护栏上，且把手长度小于护栏长度。
5.根据权利要求1所述的汽车用可收集洗车废水的洗车工作台，其特征在于，所述收集箱设置在底座下部，且收集箱长宽小于底座长宽。
说明书
一种汽车用可收集洗车废水的洗车工作台
技术领域
本实用新型涉及一种汽车用设备，具体是一种汽车用可收集洗车废水的洗车工作台。
背景技术
目前，汽车已经成为人们出行基本交通工具，汽车长时间的行驶会有很多灰尘和泥沙，为了保持汽车外观干净和美观，就要对汽车进行清洗;而现有的汽车清洗平台没有废水收集装置，导致废水乱流污染环境;现有的汽车清洗平台两侧没有护栏，无法满足要求;因此，我们需要一种汽车用可收集洗车废水的洗车工作台。
实用新型内容
本实用新型的目的在于提供一种汽车用可收集洗车废水的洗车工作台，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种汽车用可收集洗车废水的洗车工作台，包括底座、护栏、收集箱和斜板;所述底座设置在支撑架上部;所述底座设置有车轮卡槽、流水孔和支撑架;所述车轮卡槽设置在底座上部，且车轮卡槽有四个并向底座内部凹陷;所述流水孔设置在底座内部，且流水孔有九个均匀分布在底座内部;所述支撑架设置在底座下部;所述护栏设置在底座两侧，且护栏能够打开不同角度;所述护栏设置有第一铰链和把手;所述第一铰链设置在护栏上，且第一铰链能够连接打开不同角度的护栏到底座上;所述第一铰链设置有六角销;所述六角销设置在铰链内部，且六角销能够固定护栏;所述把手设置在护栏上;所述把手设置有螺钉;所述螺钉设置在把手上，且螺钉将把手连接到护栏上;所述收集箱设置在底座下部;所述收集箱设置有出水管;所述出水管设置在收集箱下部，且出水管穿插在收集箱上;所述出水管设置有阀门;所述阀门设置在出水管上，且阀门水平穿透出水管;所述斜板设置在底座两端，且斜板长度等于底座宽度;所述斜板设置有第二铰链和防滑垫;所述第二铰链设置在斜板上，且铰链将斜板与底座连接;所述防滑垫设置在斜板上，且防滑垫平铺在斜板上。
作为本实用新型进一步的方案：所述底座设置在支撑架上部，且底座长度大于支撑架长度。
作为本实用新型进一步的方案：所述支撑架设置在底座下部，且支撑架的两条板关于底座中心对称。
作为本实用新型进一步的方案：所述把手设置在护栏上，且把手长度小于护栏长度。
作为本实用新型再进一步的方案：所述收集箱设置在底座下部，且收集箱长宽小于底座长宽。
与现有技术相比，本实用新型的有益效果是：
本实用新型的底座用于安装护栏、车轮卡槽、斜板、流水孔、支撑架和收集箱;底座上部的车轮卡槽用于卡住汽车轮胎，从而防止洗车时车子移动;底座内部流水孔用于将洗完车的水流到收集箱中;底座下部的支撑架用于支撑底座;护栏用于保护汽车开上底座上时发生横向偏移而从两侧掉下;护栏上的第一铰链用于连接打开不同角度的护栏到底座上;第一铰链内部的六角销用于固定打开不同角度的护栏;护栏上的把手用于人手把持，从而打开护栏;把手上的螺钉用于将把手连接到护栏上;收集箱用于收集洗完车的废水;收集箱上的出水管用于将收集箱中废水排出;出水管上的阀门用于调节排水速度;斜板用于汽车驶入和开出底座;斜板上的第二铰链用于将斜板连接到底座上;斜板上的防护垫用于增加汽车与斜板面上摩擦;本实用新型汽车用可收集洗车废水的洗车工作台具有结构简单，操作使用方便，能够收集洗完车的废水;并且能够防止汽车因偏移而从底座上掉下。
